RÉGLAGE DE LA VITESSE
UST1 FU
POTENTIOMÈTRE 2
POTENTIOMÈTRE 3
POTENTIOMÈTRE 1
Com
E1
E2
E3
9
7
8
X11
+12V -
borne
20
INV.
K2/N
K2/L1
MONTÉE
-
E1
DESCENTE
-
E2
ARRÊT
-
E3
+10V
-
9
AIN
-
8
COM
-
7
1
PE
3
10
9 8 7 6 5 4
B2
U
X2
B1
V
J11
J10
INVERTER
Connexion INVERTER
monophasé
PE
U
V
W
L1
L3
L2
J11
INVERTER
Connexion
INVERTER triphasé
B2B1
J10
borne
borne
borne
borne
borne
borne
INV.
INV.
INV.
INV.
INV.
INV.
INV.

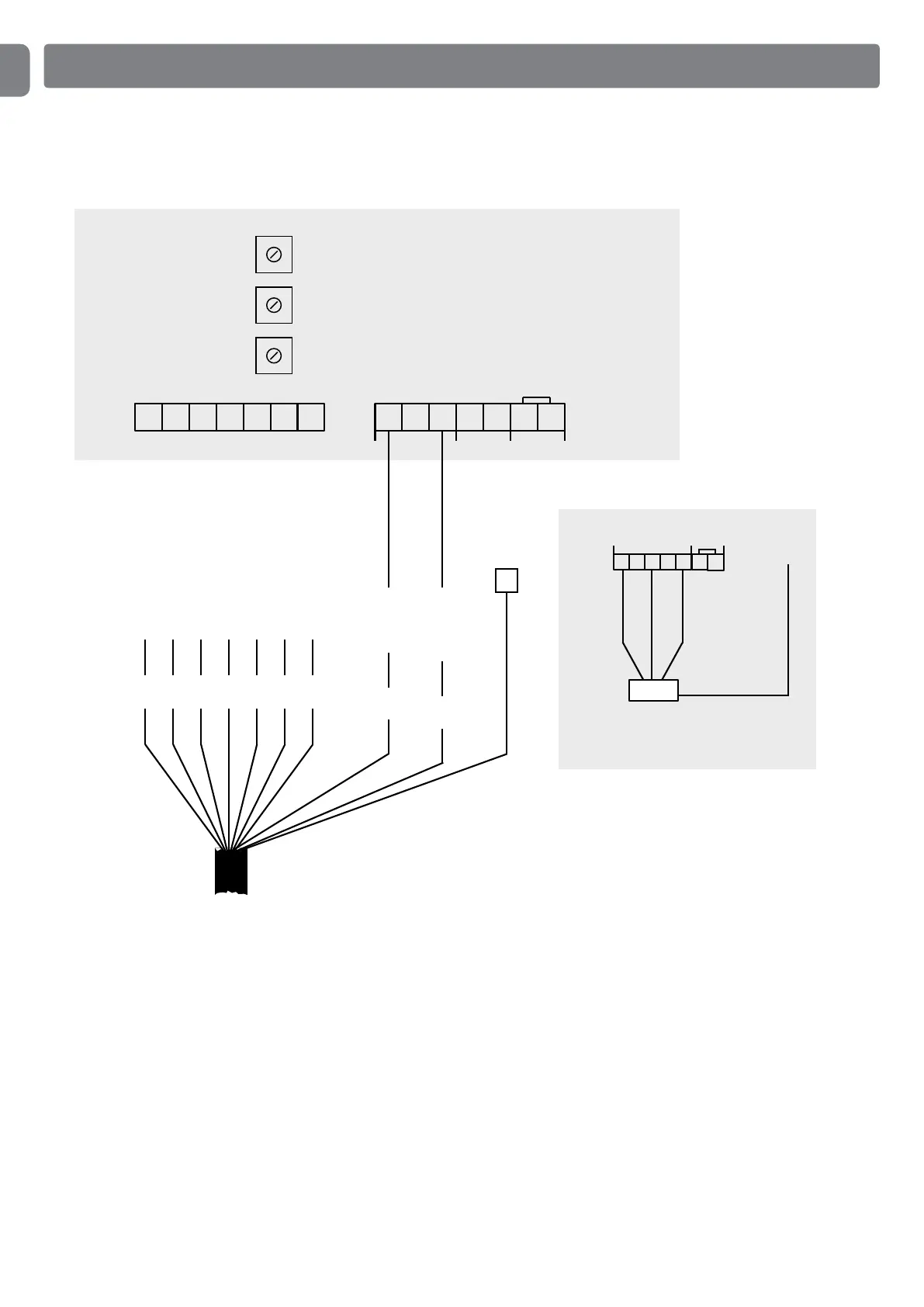

La centrale de commande UST1-FU est équipée de 3 potentiomètres.
Le potentiomètre 1 permet de régler le mouvement lent dans les deux directions. Les potentiomètres 2 et 3 per-
mettent de régler séparément la vitesse de montée et celle de descente respectivement.
