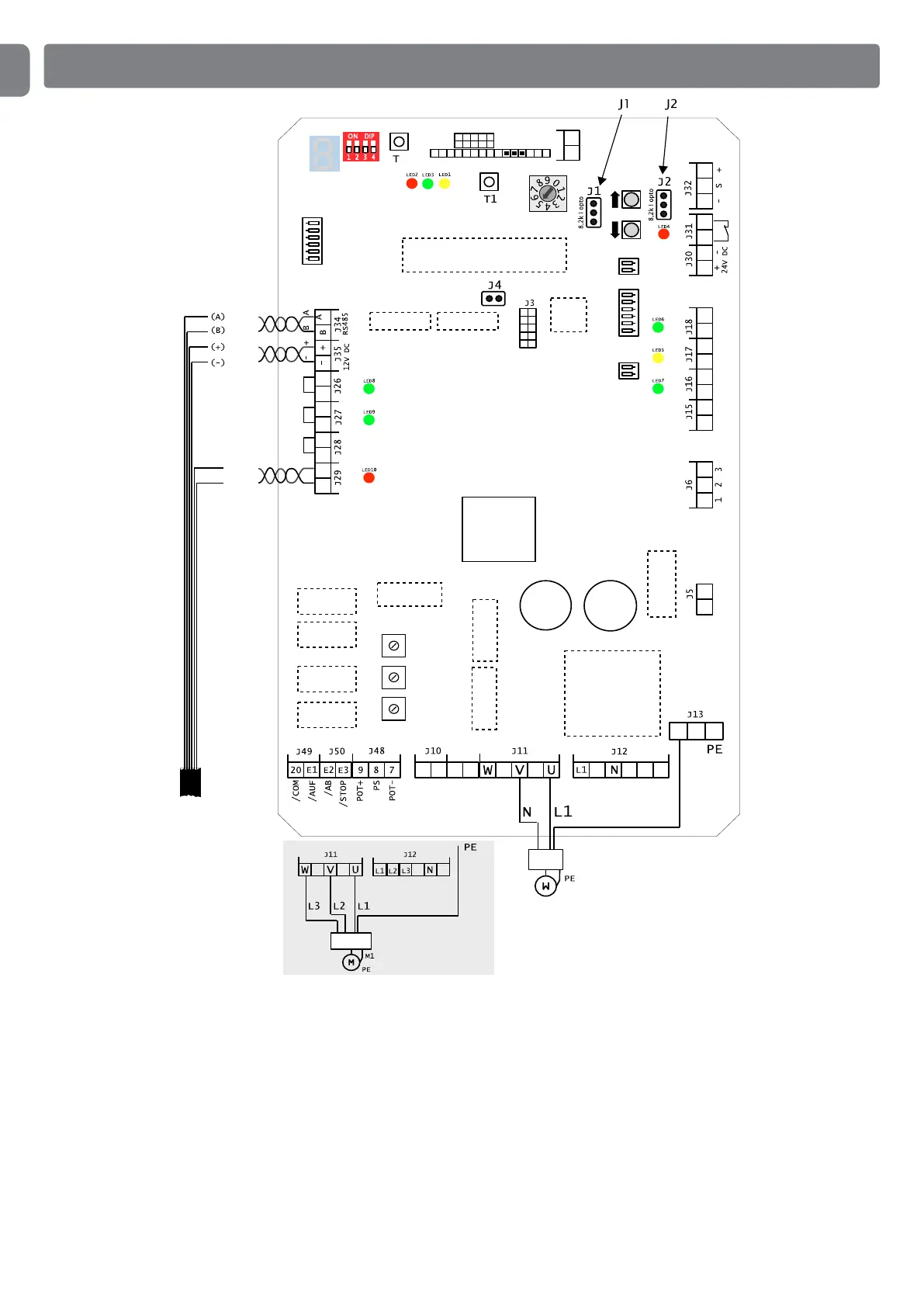

SCHÉMA ÉLECTRIQUE UST1-FU
Blanc
INV.
PROCESSEUR
X5
X6
X4
X10
X9
X3
X10
X1
X2
X11
X7
X8
2
RADIO
ANTENNE
J36
J37
J38
FREIN
OUVERTURE
FERMETURE
Relais 1
RELAIS
Relais 9
Relais 10
Relais 11
Relais 8
Relais 7
Relais 5
Relais 6
Potentiomètre 1
Potentiomètre 3
Potentiomètre 2
TRANSFORMATEUR
Marron
*Gris
Vert
Rose
Jaune
Gris
*Vert
* En cas de câbles
séparés, pour
actionnements avec
fin de course
électronique
Connexion INVERTER
monophasé
Connexion
INVERTER triphasé
ARRÊT
compl. OUVERT
ARRÊT
FERMÉ
Interrupteur
thermique
Fin.
prélim.
FERMÉ
OUVERT
FERMÉ
Bord sensible
inférieur
INV.
INV.
INV.
INV.
INVERTER
ARRÊT IMP.
Cavalier
LÉGENDE
J1 cavalier 8,2 kΩ I Opto
J2 cavalier 8,2 kΩ I Opto
J3 branchement pour modules à che (à 10 pôles)
J4
activation du test méc. interrupteurs DW (pos. inférieure porte)
J6 contact de commutation sans potentiel (frein)
J11 moteur
J15 touche ARRÊT (contact d'ouverture)
J16 touche OUVERTURE (contact de fermeture)
J17 touche impulsion (contact de fermeture)
J18 touche FERMETURE (contact de fermeture)
J26 n de course FERMETURE (contact d'ouverture)
J27 n de course OUVERTURE (contact d'ouverture)
J28
n de course supplémentaire FERMETURE (n de course préliminaire)
J29 circuit de sécurité (contact d'ouverture)
J31 passage barrière photoélectrique (contact d'ouverture)
J32 système de sécurité bord de fermeture
J38 branchement pour récepteur radio - Nice OXI
X1 borne à enclenchement réseau
X2 borne à enclenchement moteur
X3 borne à enclenchement contact de commutation sans
potentiel
X4 borne à enclenchement appareils de commande
X5
borne à enclenchement barrière photoélectrique de passage
X6 borne à enclenchement barre bord inférieur
X7 borne à enclenchement n de course
X8 branchement pour relais frein
X9 branchement pour interrupteur à clé
X10 branchement pour interrupteur triple
X11 borne à enclenchement convertisseur de fréquence
X12 connexion DEL de service
