IT
Italiano – 3
Nella programmazione della posizione nale inferiore viene denito
in automatico il punto d'intervento del necorsa preliminare. Questo
può essere modicato dopo la programmazione tramite il parametro
6 con il K5.

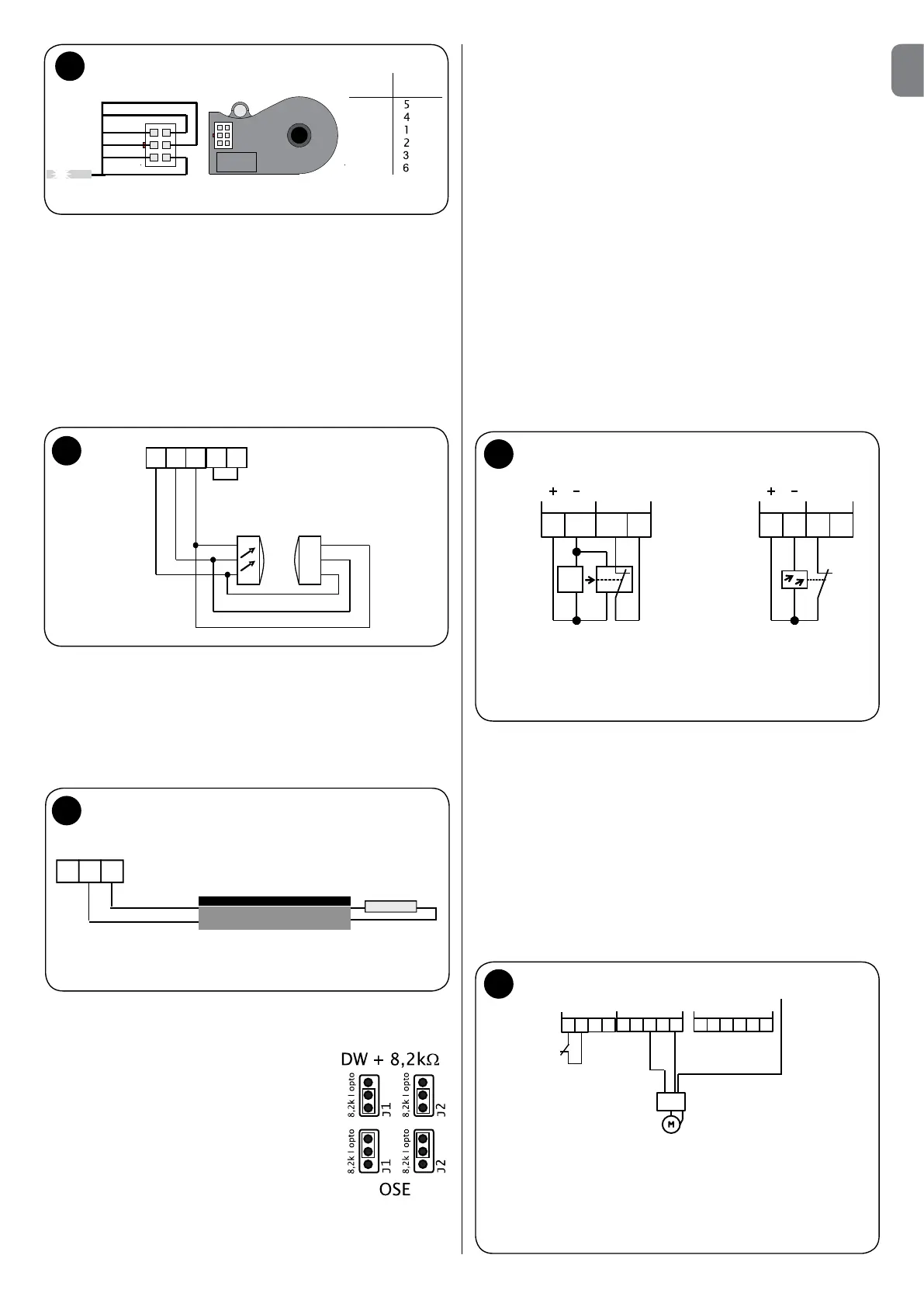

Collegamento di una barra di contatto optoelettronica OSE - g. 6
Il bordo sensibile optoelettronico di sicurezza è strutturato in modo
che, su tutta la sua lunghezza, nel momento in cui viene azionato,
viene interrotto un raggio luminoso. Per consentire il controllo del
bordo sensibile sull'intera lunghezza, all'estremità della barra di
contatto va collegato un ricevitore.
Collegamento interruttore di sicurezza per porta
pedonale - gg. 9-10
Nelle porte con porta pedonale di servizio integrata, l'interruttore di
sicurezza va collegato al morsetto J10 del blocco morsetti X2.
Attenzione! Rimuovere i ponti (J10)!
Collegamento di un bordo sensibile da 8,2 kΩ - Fig.7
Al dispositivo UST1-FU è possibile collegare direttamente un bordo
sensibile elettrico e/o pneumatico.
La logica di gestione relativa è già integrata nella centrale. Per
poter controllare correttamente l'intero circuito elettrico del bordo
sensibile, questo deve essere collegato con una resistenza (8,2 ).
Il collegamento elettrico del bordo sensibile viene effettuato
sul morsetto J32 (S e +) della morsettiera X6.
Cavallotti J1 e J2
1-2 inserito = pronto per barra DW
nonché SKS con 8,2kOhm
resistenza terminale
2-3 inserito = pronto per barra OSE
ATTENZIONE: i due cavallotti devono devono essere collegati
a 8,2
e/o ai morsetti Opto!!
C
ollegamento di una barriera fotoelettrica - g. 8
Al dispositivo UST1-FU è possibile collegare direttamente una
barriera fotoelettrica (al blocco morsetti X5) per la messa in
sicurezza del passaggio. Se viene interrotto il raggio infrarosso
della barriera fotoelettrica durante il movimento di CHIUSURA
della porta, questa si blocca e inverte il senso di marcia verso la
posizione nale superiore.
ATTENZIONE:
In una barriera fotoelettrica a senso unico con soli tre punti di connessione,
il contatto di commutazione e il lato positivo del sistema elettronico della
barriera sono collegati al morsetto J30/1 (X5) con il potenziale positivo.
In caso di collegamento della barriera fotoelettrica, rimuovere il ponte dal
morsetto J31 del blocco morsetti X5!
5
1
3
5
2
46
A
MP
1
6
5
24
3
Cavo
Spina
AMP
rosa
verde
marrone
bianco
grigio
giallo
6
Barra di contatto
optoelettronica OSE
Trasmettitore
Ricevitore
Bianco
Verde
Marrone
Bianco
+
SIG
-
Verde
Marrone
X6
+
SIG
-
8,2k
7
Collegamento bordo sensibile pneumatico con test di
funzionamento
Sincerarsi che il cavallotto J4 sia inserito. Collegare i li del bordo
sensibile al morsetto J32 (S e +) della morsettiera X6 e collegare in
serie la resistenza terminale e il bordo sensibile.
La porta deve essere in contatto con il suolo afnché il bordo
sensibile possa trasmettere un impulso alla centrale di comando.
In assenza dell’impulso, il LED2 rosso s’illumina e il movimento
successivo viene eseguito in modalità uomo presente. Il messaggio
d’errore scompare quando la barra di contatto non è più azionata.
Apertura parziale per necorsa elettronico
Il collegamento avviene tramite un ingresso sul modulo supplementare
K3 o K3A - vedere il manuale di istruzioni allegato al modulo.
8
21
3 4
J30
S
Foto
J31
E
S=trasmettitore
E=ricevitore
Collegamento barriera
fotoelettrica trasmettitore
e ricevitore
X5
Barriera
fotoelettrica
di sicurezza
Alimentazione
di corrente
24V DC
Contatto
(di apertura)
21
3 4
J30
Foto
J31
X5
Collegamento barriera
fotoelettrica a riflessione
9
Interruttore
allentamento fune /
sicurezza rottura
molla o sicurezza
antisvolgimento
Collegamento inverter monofase
PE
X2
U
V
W
L1N
N
L1
X1
J11
J12
M1
INV.
PE
B2 B1
J10
