12 – Español
ES

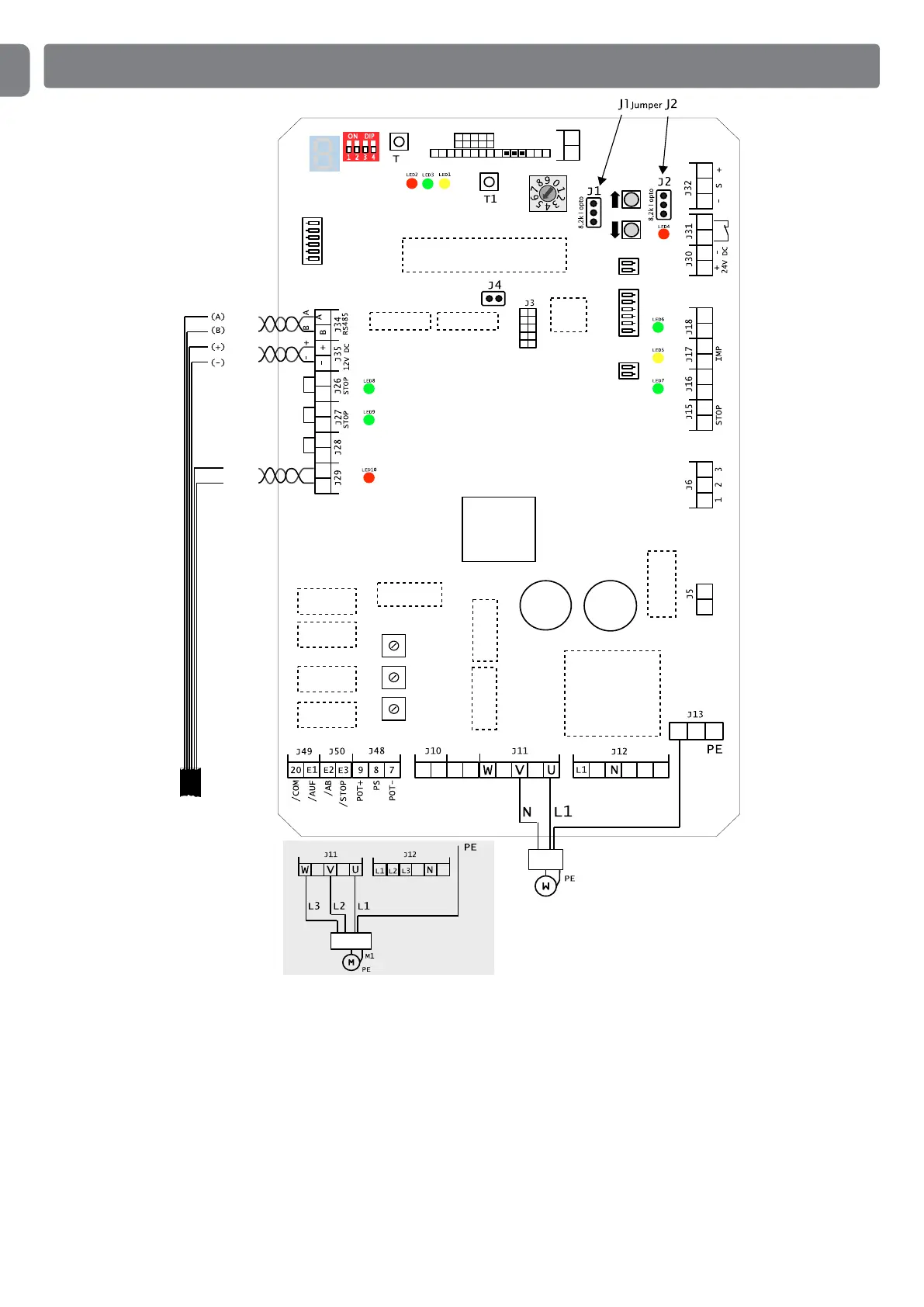

ESQUEMA ELÉCTRICO UST1-FU
Blanco
INV.
PROCESADOR
X5
X6
X4
X10
X9
X3
X10
X1
X2
X11
X7
X8
2
RADIO
ANTENA
J36
J37
J38
FRENO
ABRIR
CERRAR
Relé 1
RELÉ
Relé 9
Relé 10
Relé 11
Relé 8
Relé 7
Relé 5
Relé 6
Potenciómetro 1
Potenciómetro 3
Potenciómetro 2
TRANSFORMADOR
Marrón
*Gris
Verde
Rosado
Amarillo
Gris
*Verde
* en caso de cables
separados, para
motorreductores con
interruptor de tope
electrónico
Conexión INVERTER
monofásico
Conexión INVERTER
trifásico
CERRADO
compl.
ABIERTO
CERRADO
Interruptor
térmico
I. tope
Prelim.
ABIERTO
CERRADO
Borde sensible
inferior
INV.
INV.
INV.
INV.
INVERTER
LEYENDA
J1 perno en U 8,2 kΩ I Opto
J2 perno en U 8,2 kΩ I Opto
J3 conexión para módulos de enchufe (de 10 polos)
J4 activación test mec. interruptores DW (pos. inferior puerta)
J6 contacto de intercambio de potencial cero (freno)
J11 motor
J15 tecla STOP (contacto de apertura)
J16 tecla APERTURA (contacto de cierre)
J17 tecla impulso (contacto de cierre)
J18 tecla CIERRE (contacto de cierre)
J26 interruptor de tope CIERRE (contacto de apertura)
J27 interruptor de tope APERTURA (contacto de apertura)
J28
interruptor de tope suplementario CIERRE (interruptor de
tope preliminar
)
J29 circuito de seguridad (contacto de apertura)
J31 pasaje de la barrera fotoeléctrica (contacto de apertura)
J32 sistema de seguridad borde de cierre
J38 conexión para radiorreceptor - Nice OXI
X1 borne acoplable alimentación
X2 borne acoplable motor
X3 borne acoplable contacto de intercambio de potencial cero
X4 borne acoplable aparatos de mando
X5 - borne acoplable barrera fotoeléctrica pasaje
X6 borne acoplable barra borde inferior
X7 borne acoplable interruptor de tope
X8 conexión para relé freno
X9 conexión para interruptor de llave
X10 conexión para interruptor triple
X11 borne acoplable convertidor de frecuencia
X12 conexión LED de servicio
