4 – Deutsch
DE

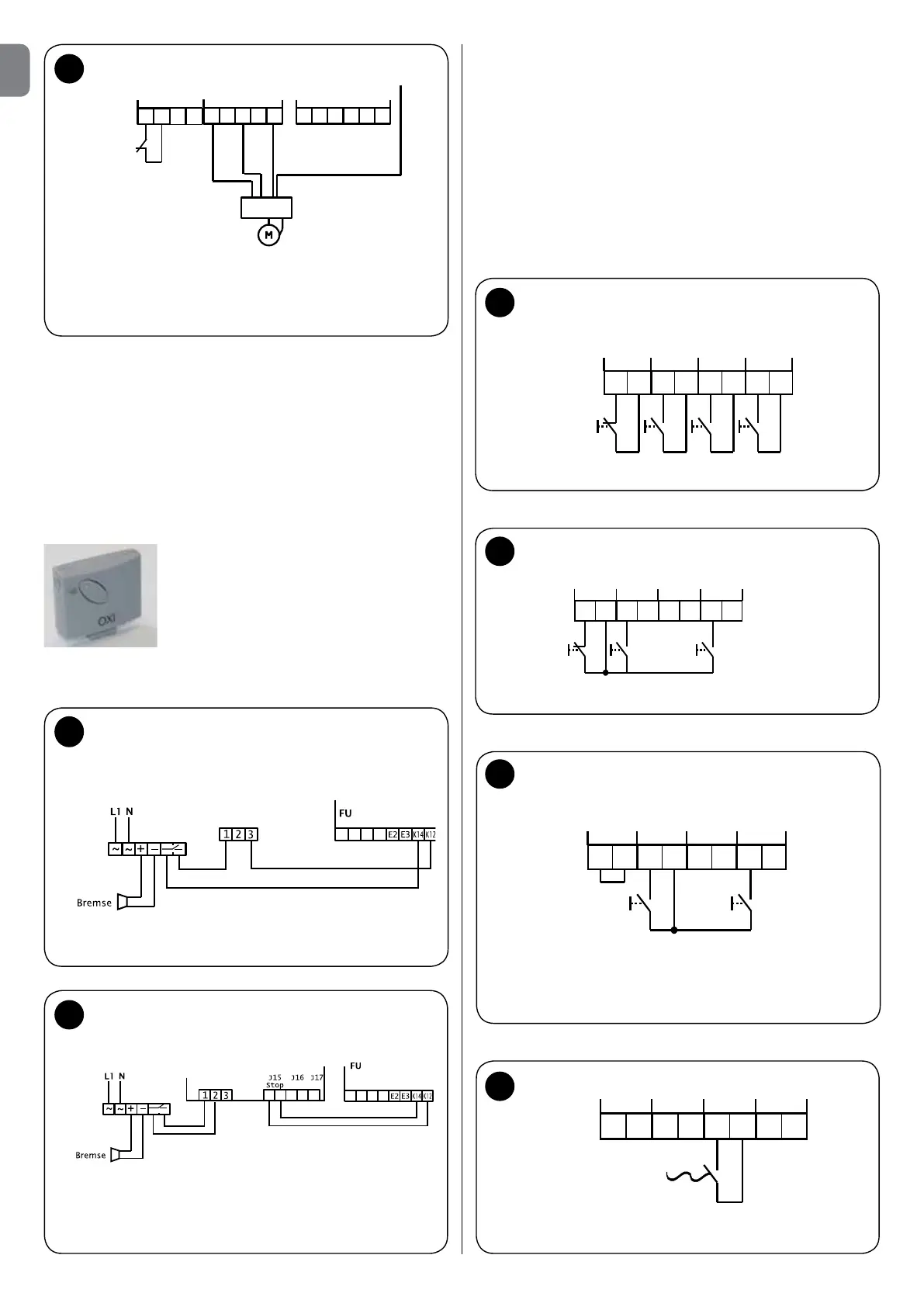

Anschluss der Befehlsgeber - Abb.13-16
Für die Bedienung von außen kann an der UST 1-FU ein 3-fach-
Taster am Klemmenblock X4 angeschlossen werden. Die beiden
Taster für AUF und ZU sind hierbei als Schließer auszuführen.
Da der STOP-Taster im Sicherheitskreis verschaltet ist, muss er als
Öffner angeschlossen werden.
Bei Anschluss eines Stop-Tasters am Klemmenblock X4 die
Brücke auf Klemme J15 entfernen und den STOP-Taster (Öffner)
anschließen!
An der Klemme J17 des Klemmenblocks X4 können verschiedene
Befehlgeräte mit potentialfreiem Schließerkontakt, z.B.
Deckenzugtaster, angeschlossen werden. Die Funktion dieses
Eingangs entspricht einer Folgesteuerung ZU-STOP-AUF-STOP.
Anschluss von direkten Sicherheitsschaltern
Sicherheitselemente die direkt in den Steuerungsablauf eingreifen,
werden an der Klemme J10 am Klemmenblock X2 angeschlossen.
Hierzu zählen NOT-AUS bzw. Fangvorrichtung, Einzugsicherung und
die Schlupftürabsicherung.
Anschluss Funkfernsteuerung (Funkmodul)
Auf dem Steckplatz (J38) 10 PINS - kann der Nice Empfänger OXI / OXIFM aus
der OPERA Serie aufgesteckt werden. Weiteres siehe Bedienungsanleitung
Empfänger und Handsender.
OXI / OXIFM
Anschluss von Bremsen - Abb. 11-12
10
Anschluss FU - 3-phasig
Schlaffseilschalter/
Federbruchsicherung
oder Abrollsicherung
PE
X2
U
V
W
L1
L3
L2
N
L1 L2 L3
X1
J11
J12
M1
FU
PE
B2 B1
J10
12
11
Federkraftbremse
Parameter c08 in FU auf Wert 2 stellen!
UST1-FU
X3(J6)
Arbeitsstrombremse
Parameter c08 in FU auf Wert 0 stellen!
X4
UST1-FU
X3(J6)
16
Zugtaster
1 3 5 72 4 6 8
STOP AUF Imp ZU
X4
J15 J16 J17 J18
15
Anschluss eines Schlüsselschalters
1 3 5 72 4 6 8
STOP AUF Imp ZU
X4
J15 J16 J17 J18
14
Anschluss 3-fach Taster mit 4-adrigem Kabel
3 5 74 6 8
STOP AUF Imp ZU
X4
J15 J16 J17 J18
1 2
13
Anschluss der Bedienelemente
AUF, STOP, AB und IMPULS
3 5 74 6 8
STOP AUF Imp ZU
X4
J15
J16 J17 J18
1 2
