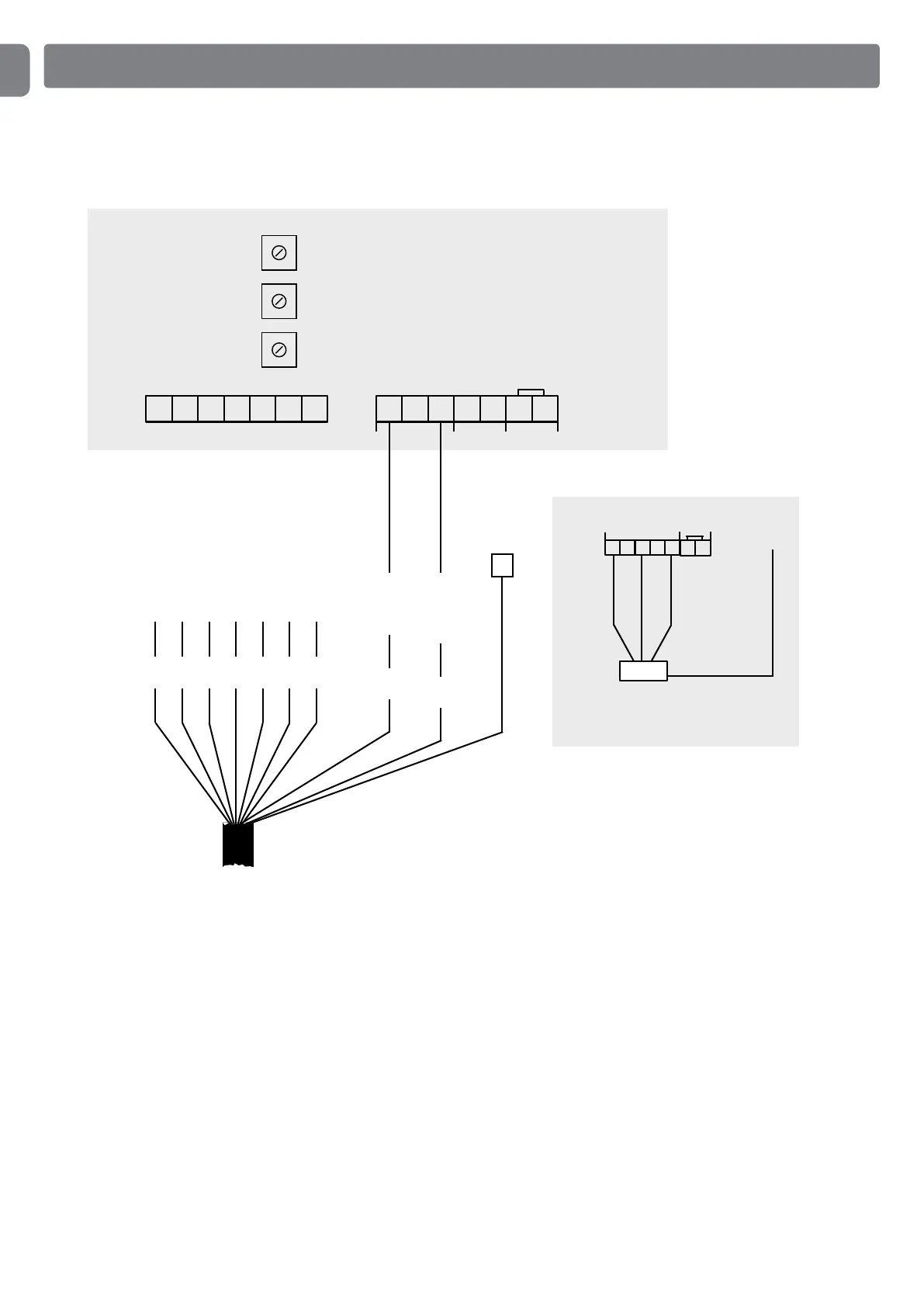

USTAWIANIE PRĘDKOŚCI
UST1 FU
POTENCJOMETR 2
POTENCJOMETR 3
POTENCJOMETR 1
Com
E1
E2
E3
9
7
8
X11
+12V -
zacisk
20
FAL.
K2/N
K2/L1
DO GÓRY
-
E1
NA DÓŁ
-
E2
STOP
-
E3
+10V
-
9
AIN
-
8
COM
-
7
1
PE
3
10
9 8 7 6 5 4
B2
U
X2
B1
V
J11
J10
FALOWNIK
Podłączenie FALOWNIKA
jednofazowego
PE
U
V
W
L1
L3
L2
J11
FALOWNIK
Podłączenie
FALOWNIKA trójfazowego
B2B1
J10
zacisk zacisk zacisk
zacisk
zacisk
zacisk
FAL.
FAL.
FAL.
FAL.
FAL.
FAL.
INV.
Na centrali sterowniczej UST1-FU znajdują się 3 potencjometry.
Za pomocą potencjometru 1 regulowany jest ruch powolny w obu kierunkach. Za pomocą potencjometrów 2 i 3
reguluje się osobno prędkość podnoszenia i opuszczania.
