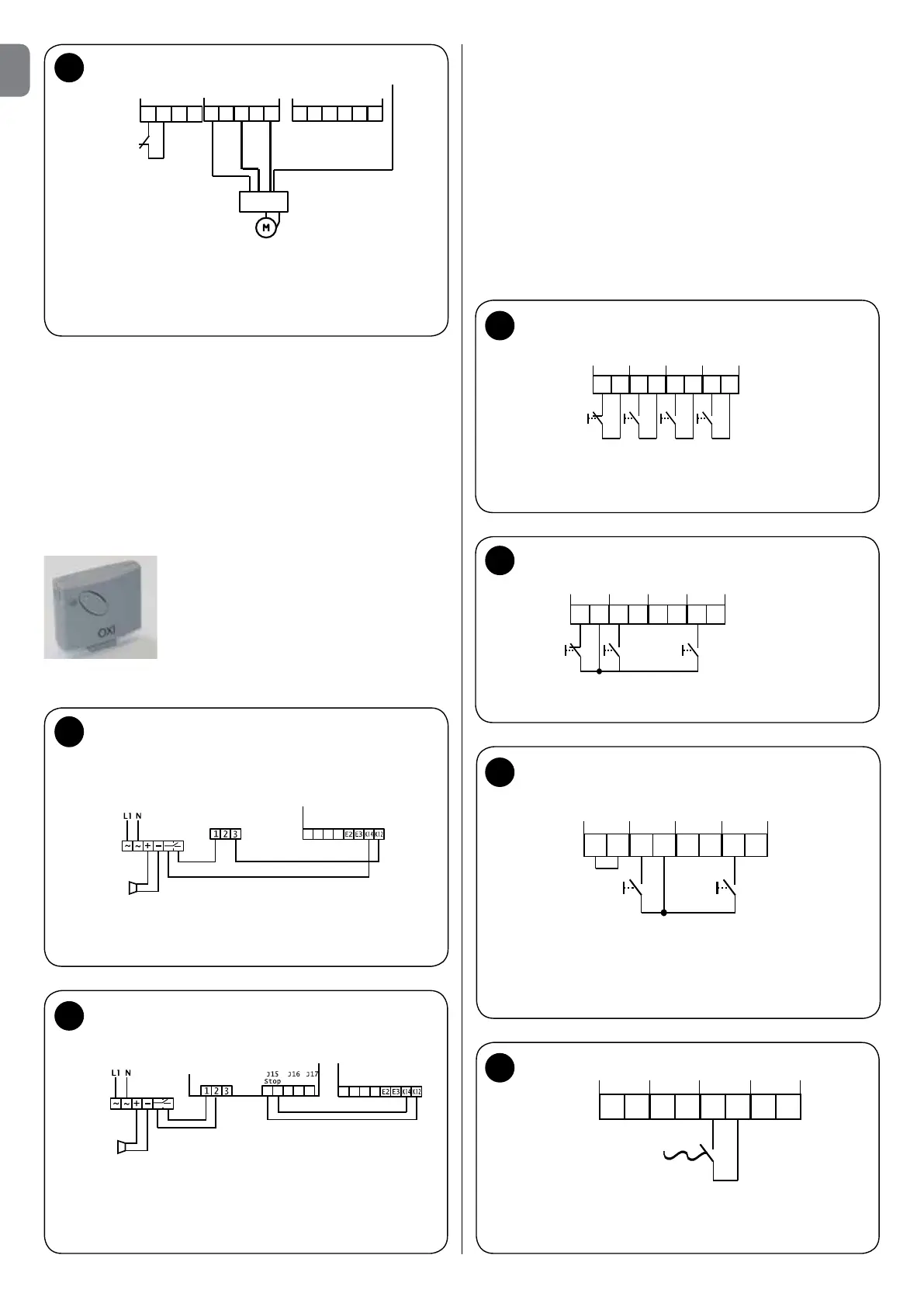

Zenders bedieningen aansluiten - afb.13-16
Sluit voor de bediening van buitenaf een driedubbele knop aan op het
klemmenblok X4 van de UST-1-FU bedieningscentrale. In dit geval
fungeren de twee knoppen OPEN en DICHT als maakcontacten
(NA).
De knop STOP is aangesloten op het beveiligingscircuit en fungeert
dus als een rustcontact (NC).
Verwder de geleiderbrug van de klem J15 en sluit de knop STOP
(rustcontact) aan als u een stopknop op het klemmenblok X4 moet
aansluiten!
U kunt verschillende bedieningsapparatuur met een nulpotentiaal
maakcontact, zoals bvoorbeeld een schakelaar hangend aan het
plafond, op de klem J17 van het klemmenblok X4 aansluiten. Deze
ingang fungeert als een stapsgewze bediening DICHT-STOP-
OPEN-STOP.
Aansluiting directe veiligheidsschakelaars
Sluit de beveiligingselementen die direct tdens het bedieningsproces
ingrpen aan op de klem J10 van het klemmenblok X2, zoals de
noodstop of het antivalsysteem, de beschermingsinstallatie tegen
invangen en de beveiliging van de voetgangersdeur.
De radio-ontvanger aansluiten
U kunt de Nice ontvanger OXI / OXIFM uit de reeks
OPERA aansluiten op de slot (J38) 10 PIN -. Raadpleeg de
gebruiksaanwzingen van de ontvanger en de handmatige zender
voor overige informatie.
