12 – Nederlands
NL

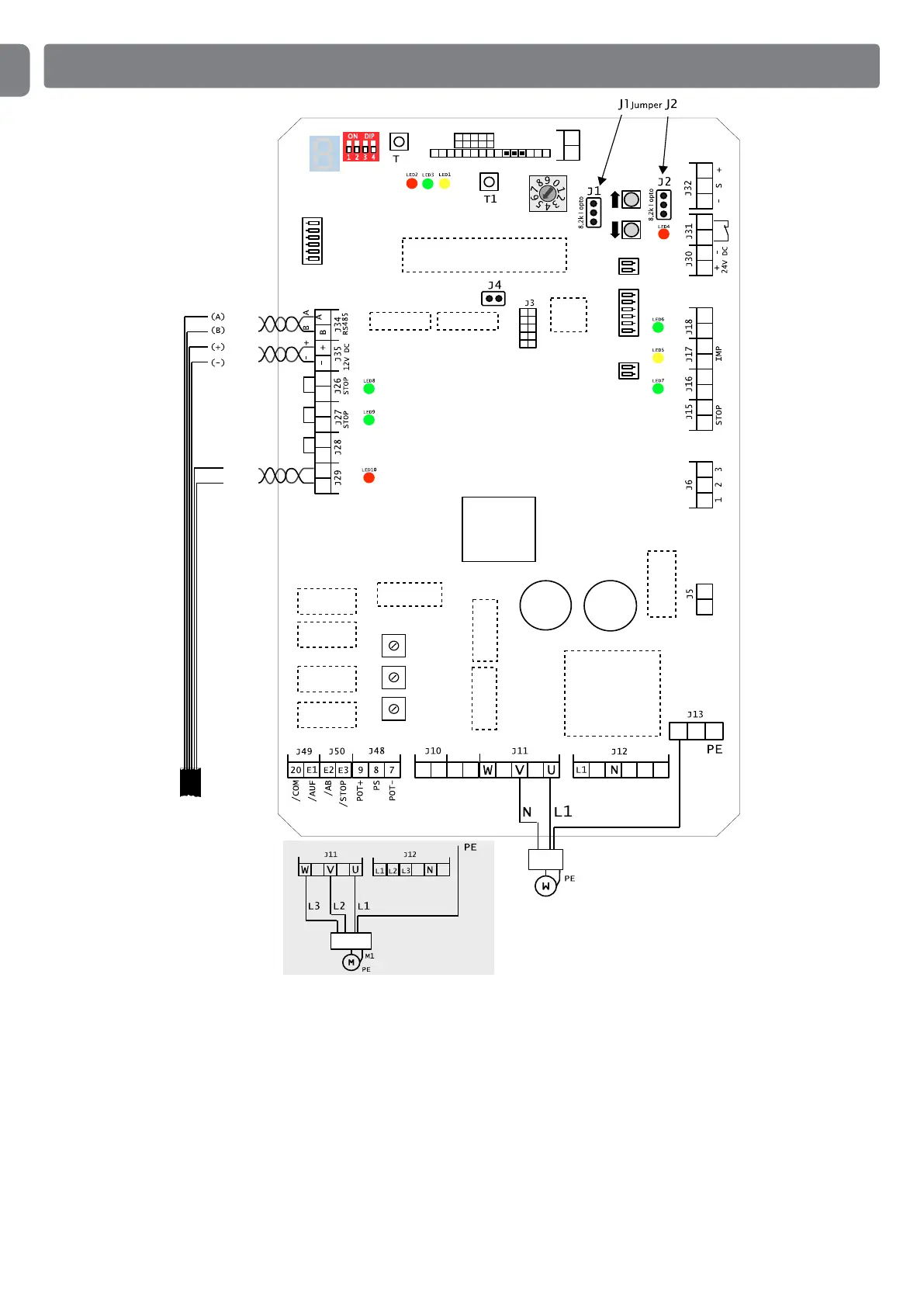

ELEKTRISCH BEDRADINGSSCHEMA UST1-FU
Wit
INV.
PROCESSOR
X5
X6
X4
X10
X9
X3
X10
X1
X2
X11
X7
X8
2
RADIO
ANTENNE
J36
J37
J38
REM
OPENEN
SLUITEN
Relais 1
RELAIS
Relais 9
Relais 10
Relais 11
Relais 8
Relais 7
Relais 5
Relais 6
Potentiometer 1
Potentiometer 3
Potentiometer 2
TRANSFORMATOR
Bruin
*Grijs
Groen
Roze
Geel
Grijs
*Groen
* Bij gescheiden
kabels voor
reductiemotoren met
een elektronische
eindaanslag
Aansluiting eenfasige
INVERTER
Aansluiting
driefasige INVERTER
compl. OPEN
DICHT
Thermische schakelaar
Voor- Eind. DICHT
OPEN
DICHT
Onderste
gevoelige rand
INV.
INV.
INV.
INV.
INVERTER
LEGENDA
J1 draadbrug 8,2 kΩ I Optisch
J2 draadbrug 8,2 kΩ I Optisch
J3 aansluiting stekkermodules (tot 10-polig)
J4 activering mech. test schakelaars DW (onderste stand
deur)
J6 wisselcontact met nulpotentiaal (rem)
J11 motor
J15 toets STOP (rustcontact)
J16 toets OPENEN (maakcontact)
J17 toets impuls (maakcontact)
J18 toets SLUITEN (maakcontact)
J26 eindaanslag SLUITEN (rustcontact)
J27 eindaanslag OPENEN (rustcontact)
J28
extra eindaanslag SLUITEN (voor-eindaanslag )
J29 veiligheidscircuit (rustcontact)
J31 passage foto-elektrische barrière (rustcontact)
J32 veiligheidssysteem sluitrand
J38 aansluiting radio-ontvanger - Nice OXI
X1 klem aansluiting lichtnet
X2 klem aansluiting motor
X3 klem aansluiting wisselcontact met nulpotentiaal
X4 klem aansluiting bedieningsapparatuur
X5 klem aansluiting foto-elektrische barrière passage
X6 aansluitklem onderste contactrand
X7 klem aansluiting eindaanslag
X8 aansluiting relais rem
X9 aansluiting sleutelschakelaar
X10 aansluiting driedubbele schakelaar
X11 klem aansluiting frequentieomzetter
X12 Connector service LED aansluiten
