Nice UST1K

2 – Nederlands
NL
BEDIENINGSELEMENTEN en AANSLUITING

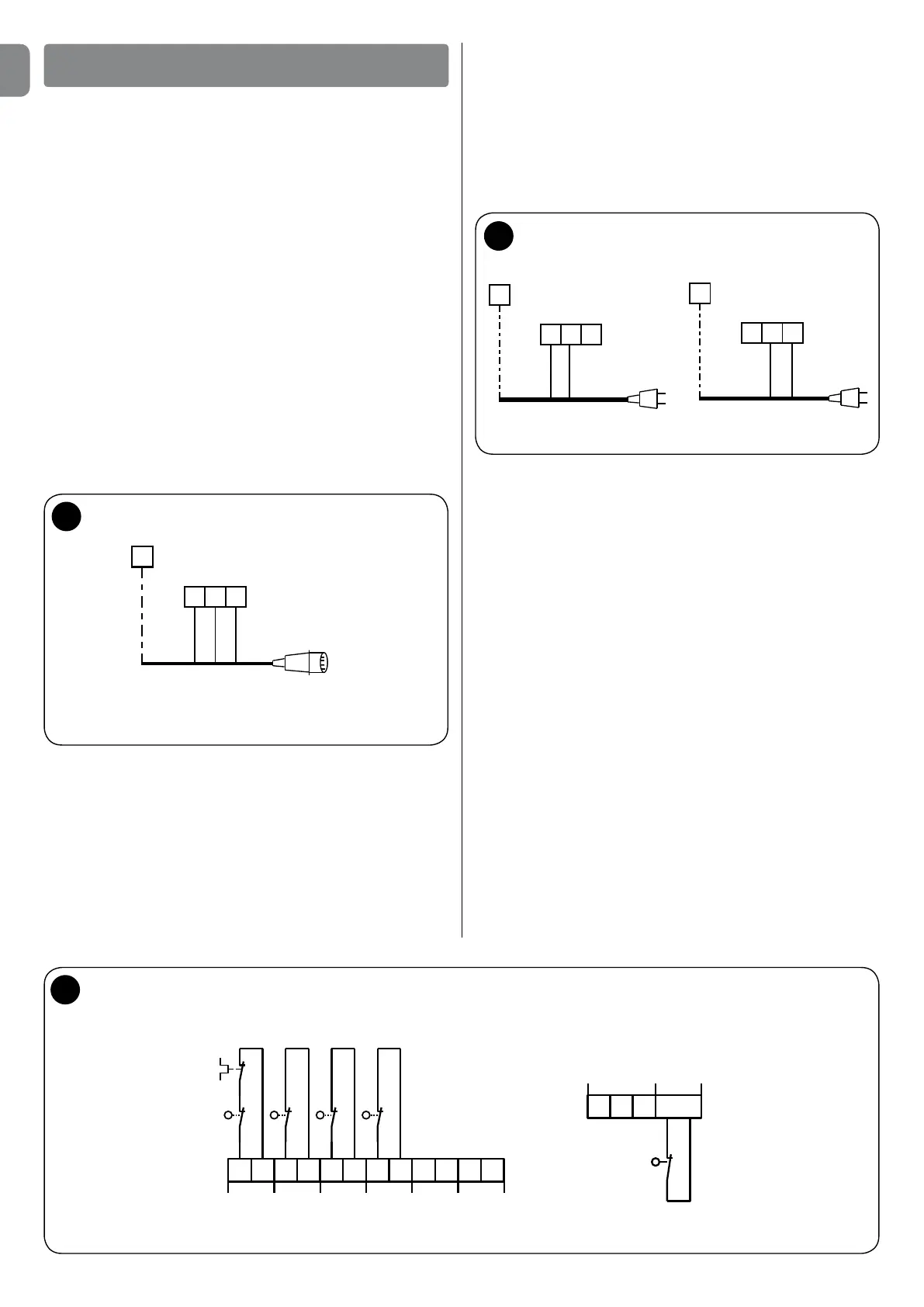

De driefasige voedingskabel aansluiten (afb.1)
Aan de klemmen L1, L2, L3 en aan de PE-klem is een CEE-stekker
van 16A aangesloten.
U kunt de UST1K centrale echter ook met de optionele driefasige
hoofdschakelaar verbinden.
Verwder in dit geval tdens de montage de CEE-stekker.
Bedieningselementen
U kunt in de functioneringswze automatisch en/of mens aanwezig
de deuren met behulp van de knoppen op de deksel OPENEN en
SLUITEN.
In de automatische functioneringswze kan de deur op elk moment
met de knop STOP tot stilstand gebracht worden.
Voor de bediening van buitenaf kunt u andere bedieningselementen,
zoals bvoorbeeld een driedubbele knop, aansluiten.
Een schakelaar die binnen of buiten met een kabel aan het plafond
hangt bedient het OPENEN-STOP-SLUITEN van de deur.
U kunt de deur altd met de handmatige afstandsbediening stoppen
als een optionele afstandsbediening aangesloten is.
De draairichting controleren
U moet de deur met de zwengel ongeveer 50cm openen om in het
geval van de omgekeerde draairichting te vermden dat de kabels uit
hun zitting schieten (deuren) of het teveel oprollen (luiken) als de deur
in de bovenste stand geplaatst is.
Controleer met de knoppen OMHOOG en OMLAAG de draairichting
in de functioneringswze persoon aanwezig. Haal de CEE-stekker
los en keer de aansluitingen U en V om (omkeren fases) als u de
draairichting niet overeenstemt met de plen op de knoppen.
Activeer de spanning (sluit de CEE-stekker aan).
Eindslagen instellen (afb.3)
Sluit op de bedieningscentrale UST1K de twee eindslagen OPENEN
en SLUITEN als een contact met nulpotentiaal aan op de klemmen
J27en J26 van het klemmenblok X7. Sluit het veiligheidscircuit met
ingebouwde eindslagen aan op de klem J28 van het klemmenbord
X7.
U kunt bovendien een tweede eindslag voor het openen (J33/X6)
aansluiten. In dit geval kunt u met de schakelaar op de deksel van
de behuizing (optioneel) van de centrale UST1K voor twee standen
OPENEN (commutatie zomer/winter) kiezen.
De procedure voor het instellen van de eindslagen wordt hier-
onder beschreven.
PE
L1
X1
L2
L3
Voedingskabel
CEE-stekker 16°
PE
X1
L1
Voedingskabel
SCHUKO-stekker
L2
PE
X1
L3
Voedingskabel
SCHUKO-stekker
L2
UST1K-1,1kW
UST1K- vanaf 2,2kW
N
L1
N
L1
3
+ B A
J35 J34
12V DC RS485
X7
Noodzwengel
Thermische
schakelaar
Voor-eindslag
-
Eindslag OMHOOG Eindslag OMLAAG
J29 J28 J27 J26
Thermische
schakelaar
Voor-
eindslag
dicht
STOP
compl.
OPEN
+S
X6
SKS
o.DW
J32
halfopen
J33
Eindslag
halverwege
-
1/2
STOP
STOP
De eenfasige voedingskabel aansluiten (afb.2 – zie te-
vens pagina 6)
In de centrale UST1K – 1,1 kW is een Schuko stekker aangesloten
op de klemmen L1 (fase) en L2 (N) en de PE-klem. In het geval van
versies met een groter vermogen (2,2 kW en 5,5 KW) is de stekker
aangesloten op L2 (fase), L3 (N) en PE.
U kunt de UST1K-1,1 kW centrale echter ook met een optionele
eenfasige hoofdschakelaar verbinden.
Verwder in dit geval tdens de montage de Schuko-stekker.
1
2
