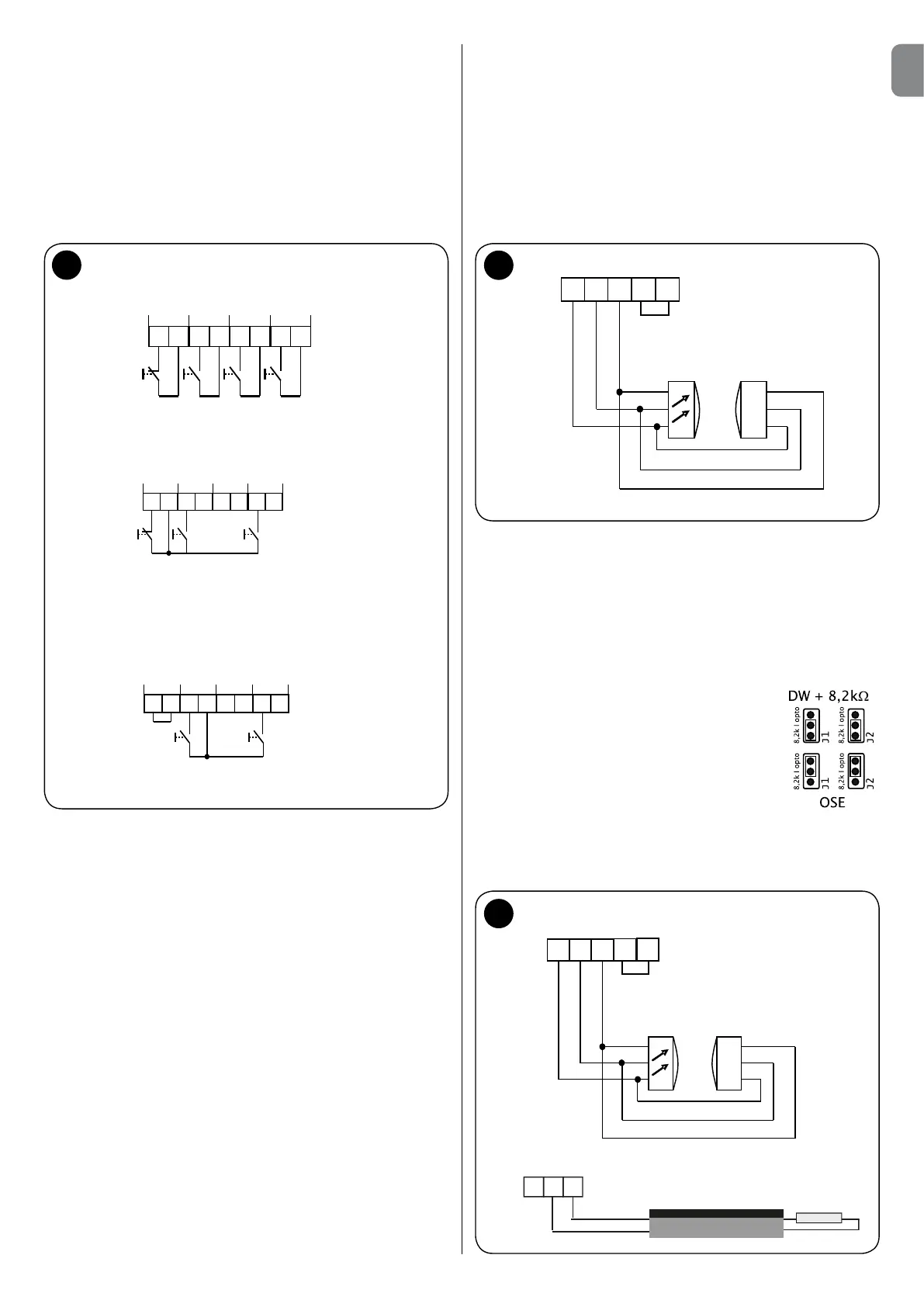

Een gevoelige optische rand aansluiten (afb.5)
De gevoelige optische rand is op dergelke wze gebouwd dat over
de hele lengte op het moment van activering een lichtbundel onder-
broken wordt. Sluit een ontvanger aan op het uiteinde zodat u de
gevoelige rand over de hele lengte kunt controleren.
De functie omkeren wordt geneutraliseerd door een eindslag (extra
eindslag voor-eindslag) aan te sluiten op de klem J28 van het klem-
menblok X7 als de gevoelige rand tegen de grond gedrukt moet
worden.
In dit geval moet de voor-eindslag op 5cm boven de grond ingesteld
worden.
De zenders bedieningen OPEN, STOP, DICHT aanslui-
ten (afb.4)
Voor de bediening van buitenaf kunt u in de bedieningscentrale
UST1K een driedubbele schakelaar op het klemmenblok X4 aan-
sluiten. In dit geval fungeren de twee knoppen OPEN en DICHT als
maakcontacten (NO).
De knop STOP is aangesloten op het beveiligingscircuit en fungeert
dus als een rustcontact (NC).
Verwder de geleiderbrug van de klem J15 en sluit de knop STOP
(rustcontact) aan als u een stopknop op het klemmenblok X4 moet
aansluiten!
Verbinding bedieningselementen
STOP, OPEN, IMPULS en DICHT
3 5 74 6 8
STOP OPEN IMPULS DICHT
X4
J15
J16 J17 J18
1 2
Aansluiting driedubbele knop met kabels met 4 draden
3 5 74 6 8
STOP OPEN IMPULS DICHT
X4
J15 J16 J17 J18
1 2
Aansluiting van een sleutelschakelaar
1 3 5 72 4 6 8
STOP OPEN IMPULS DICHT
X4
J15 J16 J17 J18
Optisch-elektrische
contactbalk OSE
Zender Ontvanger
Wit Groen Bruin
Wit
+12V
SIG
-
Groen
Bruin
Een optische gevoelige rand met weerstand 8,2 kΩ
aansluiten (afb.6)
U kunt een resistieve of pneumatische gevoelige rand op de UST1K
centrale aansluiten.
De beheerlogica daarvoor is al in de centrale aanwezig. Sluit de ge-
voelige rand aan op een weerstand van 8,2 kOhm om het hele elek-
trische circuit ervan te kunnen controleren.
Sluit de gevoelige rand aan op de klem J32 S en + van het
klemmenbord X6.
Jumper J1 en J2
1-2 aangesloten = Gereed voor
pneumatische of resistieve gevoelige
randen met weerstand 8,2kOhm
2-3 aangesloten = Gereed voor gevoelige optische randen
LET OP: sluit de connectoren aan op de 8,2 kOhm klemmen
of de optische klemmen!
Optisch-elektrische
contactbalk OSE
Zender Ontvanger
Wit Groen Bruin
Wit
+12V
SIG
-
Groen
Bruin
+
SIG
-
8,2k
Ω
4
5
6
