Branchement d'un bord sensible optique (g. 5)
Le bord sensible optique est structuré de façon à ce que, sur toute
sa longueur, au moment où il est actionné, un rayon lumineux soit
interrompu. Pour permettre de contrôler le bord sensible sur toute sa
longueur, un récepteur doit être relié à son extrémité.
Si le bord sensible doit être appuyé contre le sol, la fonction d'inver-
sion est neutralisée par le branchement d'un n de course prélimi-
naire (n de course supplémentaire pré-n de course) à la borne J28
du bornier X7.
Dans un tel cas, il faut régler le n de course préliminaire à 5cm
environ du sol.
Branchement des émetteurs de commande OUVER-
TURE, ARRÊT, FERMETURE (g. 4)
Pour la commande depuis l'extérieur, sur la centrale de commande
UST1K, il est possible de relier un interrupteur triple au bornier
X4. Dans ce cas, les deux boutons OUVERTURE et FERMETURE
doivent être exécutés comme des contacts de fermeture (NO).
Le bouton ARRÊT est relié au circuit de sécurité, par conséquent il
doit être monté comme un contact d'ouverture (NF).
Si un bouton ARRÊT est relié au bornier X4, supprimer le pontage de
la borne J15 et connecter le bouton ARRÊT (contact d'ouverture) !

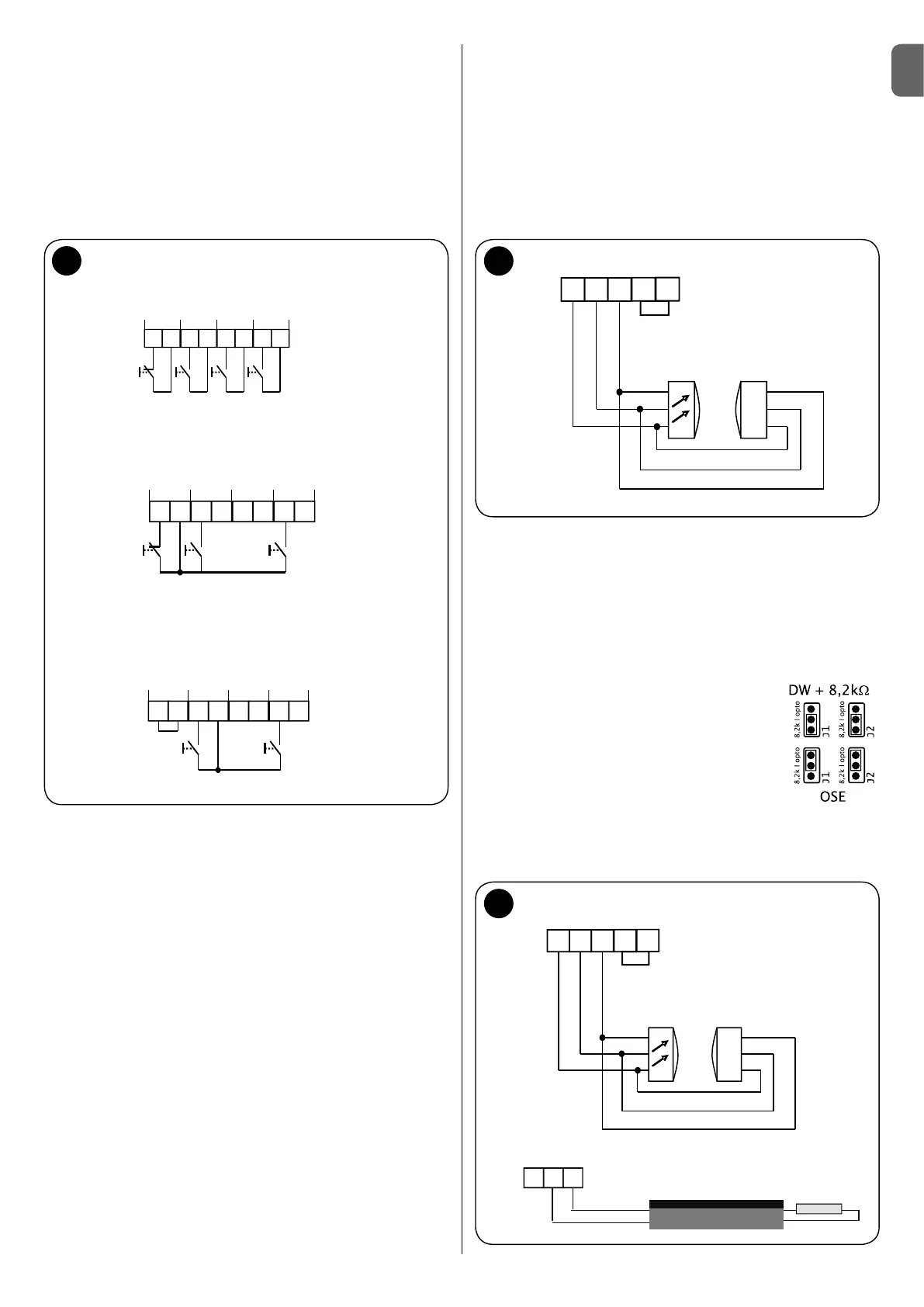

Connexion des éléments de commande
ARRÊT, OUVERTURE, IMPULSION et FERMETURE
357468
ARRÊT
OUVERTURE
Impulsion
FERMETURE
X4
J15
J16 J17 J18
12
Connexion du bouton triple avec câble à 4 fils
357468
ARRÊT
OUVERTURE
Impulsion
FERMETURE
X4
J15 J16 J17 J18
12
Connexion d'un interrupteur à clé
13572468
ARRÊT
OUVERTURE
Impulsion
FERMETURE
X4
J15 J16 J17 J18
Barre de contact
optoélectronique OSE
Émetteur Récepteur
Blanc
Vert
Marron
Blanc
+12V
SIG
-
Vert
Marron
Branchement d'un bord sensible résistif 8,2 kΩ (g. 6)
Un bord sensible résistif ou pneumatique peut être relié directement
à la centrale UST1K.
La logique de gestion correspondante est déjà incorporée dans la
centrale. Pour pouvoir contrôler correctement tout le circuit élec-
trique du bord sensible, celui-ci doit être relié à une résistance de
8,2 kOhms.
La connexion électrique du bord sensible est effectuée sur la
borne J32 S et + du bornier X6.
Cavaliers J1 et J2
1-2 branchés = préparé pour les bords
sensibles pneumatiques ou résistifs
avec résistance 8,2 kOhms
2-3 branchés = préparé pour les bords sensibles optiques
ATTENTION : les connecteurs doivent être reliés soit aux
bornes 8,2 kOhms soit aux bornes opto !
Barre de contact
optoélectronique OSE
Émetteur Récepteur
Blanc
Vert
Marron
Blanc
+12V
SIG
-
Vert
Marron
+
SIG
-
8,2k
Ω
