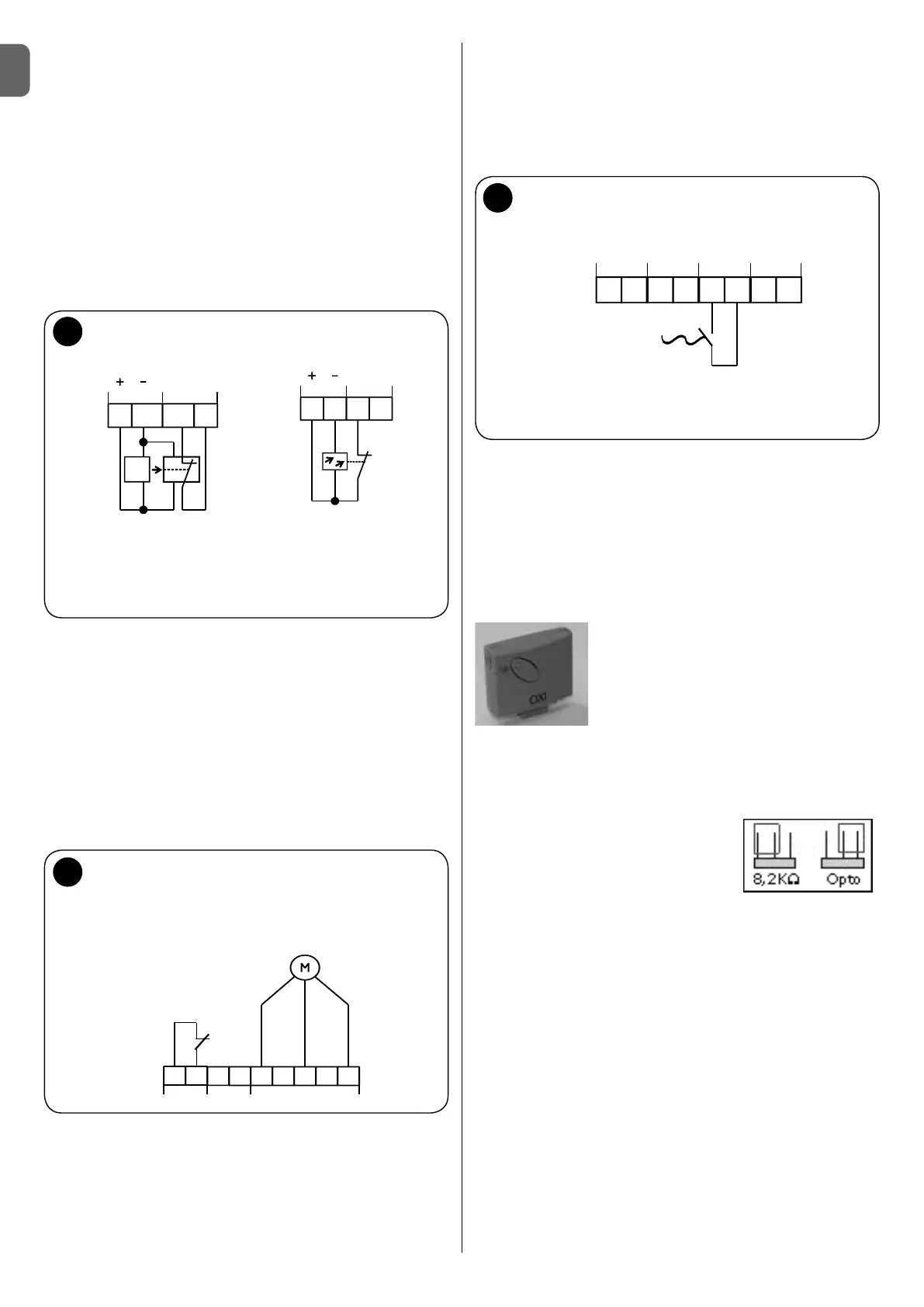

Connexion des interrupteurs directs de sécurité
Les éléments de sécurité intervenant directement dans le proces-
sus de commande sont reliés à la borne J10 du bornier X2. Parmi
ceux-ci, nous trouvons le dispositif d'arrêt d'urgence ou le dispositif
parachute, le dispositif de sécurité anti-piégeage et la sécurité pour
la porte piétonne.
Connexion interrupteur de sécurité pour porte piétonne
(g. 8)
Dans le cas des portes avec porte piétonne de service intégrée,
l'interrupteur de sécurité doit être relié à la borne J10 du bornier X2.
Attention ! Retirer le pontage sur J10, si présent.
Connexion de l'émetteur de commandes pour interrup-
teur avec câble relié au plafond (g. 8)
Sur la centrale de commande UST1K, il est possible de connecter
à la borne J17 du bornier X4 un interrupteur avec câble relié au pla-
fond, actionné par traction (contact NF) ; la fonction de cette entrée
correspond à la commande pas à pas FERMETURE-ARRÊT-OU-
VERTURE-ARRÊT.
B2B1
W
V
J11
J10
Interrupteur relâchement câble / sécurité rupture du ressort ou sécurité anti-déroulement
U
X2
Interrupteur à traction
13572468
ARRÊT OUVERTURE Impulsion FERMETURE
X4
J15 J16 J17 J18
Connexion de la radiocommande à distance (module radio)
À la fente (J38) 10 BROCHE - il est possible de connecter le récep-
teur Nice OXI ou OXIFM de la série OPERA.
À ce propos, il faut que le côté avec la touche de programmation/
DEL soit orienté vers l'intérieur du logement.
Si nous utilisons le système radio OXI, il faut congurer les para-
mètres spéciques sur le module K5 !
Pour de plus amples informations, consulter les instructions d'utili-
sation du récepteur, de l'émetteur manuel et du module K5.
OXI / OXIFM
Pontages et cavaliers nécessaires pour le fonctionnement de
la centrale de commande avec des composants non connec-
tés
Pontages : Cavaliers :
X2-J10 X8-Broches 5-6
X4-J15 X9-Broches 1-2
X5-J31 8,2 kΩ-Broches 1-2
X6-J33 Broches opto 2-3
Fin de course électronique supplémentaire X7- J26, J27, J28
Connexion de barrières photoélectriques/paires de cel-
lules photoélectriques (g. 6 a + b)
Sur la centrale de commande UST1K, il est possible de relier direc-
tement une barrière photoélectrique (au bornier X5) pour assurer la
sécurité du passage. Si le rayon infrarouge de la barrière photoélec-
trique est interrompu pendant le mouvement de FERMETURE de
la porte, celle-ci se bloque et inverse son sens de marche vers la
position nale supérieure.
ATTENTION:
Sur une barrière photoélectrique à sens unique avec trois points
seulement de connexion, le contact de commutation et le côté posi-
tif du système électronique de la barrière sont reliés à la borne J30/1
à potentiel positif.
En cas de branchement de la barrière photoélectrique, retirer le pontage
de la borne J31 du bornier X5 !
a
b
21
34
J30
S
J31
E
S=émetteur
E=récepteur
Connexion de la barrière
photoélectrique à réflexion
X5
Barrière photoélectrique de sécurité
Alimentation tension 24V DC
Contact (d'ouverture)
21
34
J30
J31
X5
Connexion de la barrière
photoélectrique à réflexion
