2 – Español
ES
ELEMENTOS DE MANDO Y CONEXIÓN
Conexión del cable de alimentación trifásico (g.1) de
16A.
La conexión a la central UST1K se pueden efectuar también con el
interruptor principal trifásico opcional.
En dicho caso es posible extraer el enchufe CEE durante el montaje.
Elementos de mando
Con los botones integrados en la tapa, en modo automático y/o
hombre presente, es posible gobernar la APERTURA y el CIERRE
de la puerta.
Si se congura el modo automático, la puerta se puede detener en
cualquier momento mediante el botón STOP.
Para el mando desde el exterior es posible conectar otros elementos
de mando, como por ejemplo un pulsador triple.
También es posible conectar un pulsador Paso a Paso que actúe
con la secuencia APERTURA-STOP-CIERRE.
Si está conectado el radiorreceptor opcional, es posible detener la
puerta con el radiotransmisor manual.
Control del sentido de rotación
Si la puerta se encuentra en posición cerrada es necesario abrirla
unos 50cm con la manivela (u otro sistema de desbloqueo) para
evitar, en caso de rotación invertida, la salida de los cables portantes
de su alojamiento (puertas seccionales), o bien el enrollado excesivo
de la persiana (persianas enrollables).
Mediante los botones ARRIBA y ABAJO, controlar el sentido de ro-
tación en modalidad hombre presente. Si el sentido de rotación no
se corresponde con la dirección de la echa en el botón pulsado, es
necesario desconectar el enchufe CEE e invertir las conexiones U y
V (inversión de fase).
Ahora conectar la tensión (conectar el enchufe CEE).
Ajuste de los Finales de carrera (g. 3)
En la central de mando UST1K los dos nales de carrera APERTU-
RA y CIERRE se deben conectar como contactos de potencial cero
a los bornes J27 y J26 del bloque de bornes X7. El circuito de se-
guridad con los nales de carrera de seguridad integrados se debe
conectar al borne J29 del bloque de bornes X7.
Es posible además conectar un segundo nal de carrera suplemen-
tario para la función de apertura (J33/X6) y luego seleccionar, me-
diante un interruptor de posición instalado en la tapa del alojamiento
(opcional) de la central UST1K, entre dos diferentes posiciones de
APERTURA (conmutación verano/invierno).
El procedimiento para el ajuste de los interruptores de tope
se describe a continuación.

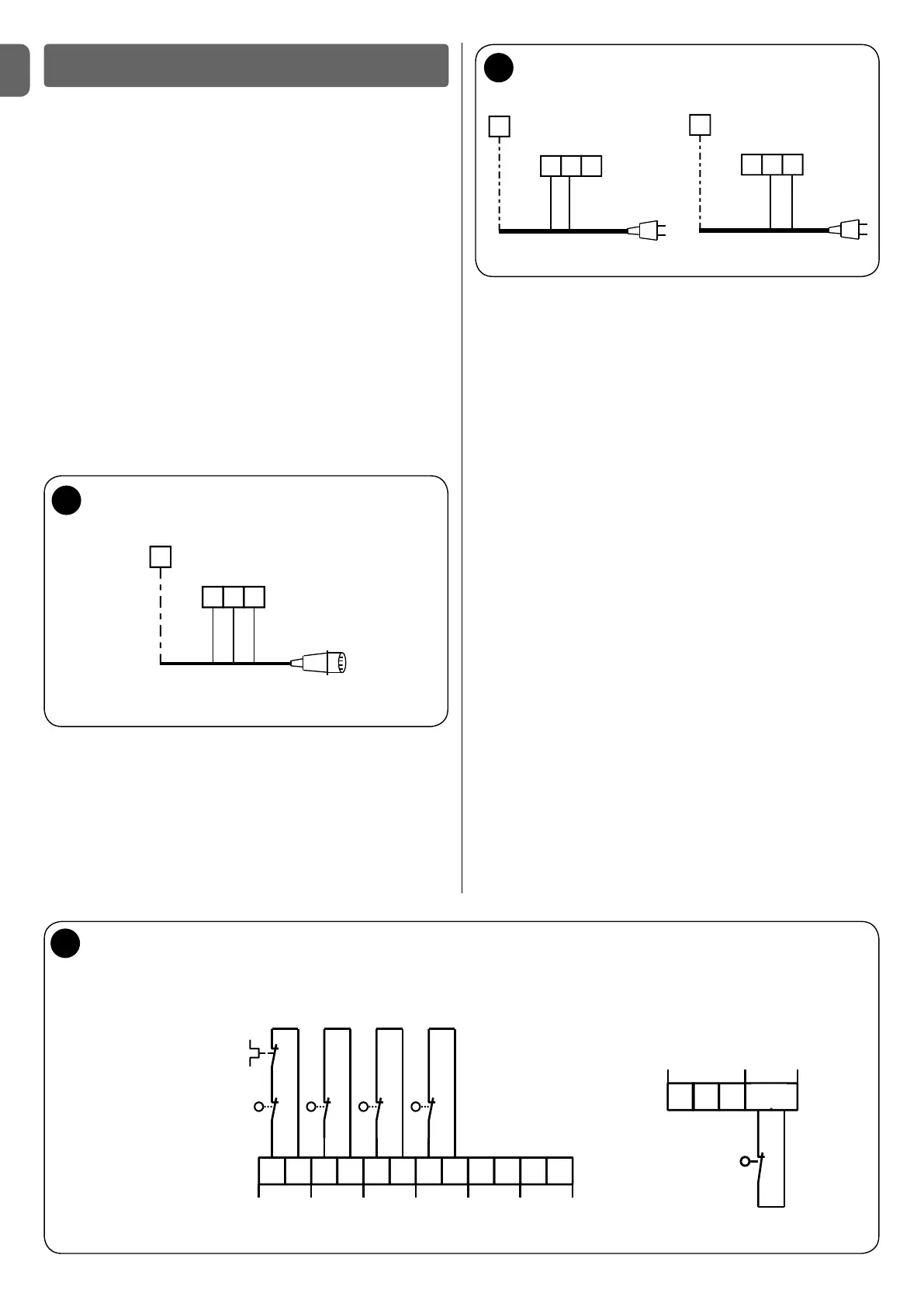

PE
L1
X1
L2
L3
Cable de alimentación
CEE 16º
+BA
J35 J34
12V DC RS485
X7
Manivela
de emergencia
Interruptor
Pre-interruptor de tope
-
Interruptor de tope ARRIBA
Interruptor de tope
J29 J28 J27 J26
Interruptor
térmico
Interruptor
de tope
preliminar
cerrado
STOP
Compl.
ABIERTO
+S
X6
SKS
J32
J33
Interruptor
de tope de
mitad altura
-
1/2
STOP
STOP
Conexión del cable de alimentación monofásico
En la central UST1K 1,1 kW a los bornes L1 (fase) y L2 (N) y al bor-
ne PE (torna tierra) se conecta un enchufe Schuko. En las versiones
con potencias superiores (2,2 kW y 5,5 kW), el enchufe se conecta
a L2 (fase), L3 (N) y PE.
La conexión a la central UST1K-1,1 kW se puede efectuar también
con un interruptor principal monofásico opcional.
En dicho caso, es posible quitar el enchufe Schuko durante el mon-
taje.
1
PE
X1
L1
Cable de alimentación
enchufe SCHUKO
L2
PE
X1
L3
Cable de alimentación
enchufe SCHUKO
L2
UST1K-1,1kW
UST1K- a partir de
2,2kW
N
L1
N
L1
2
3
