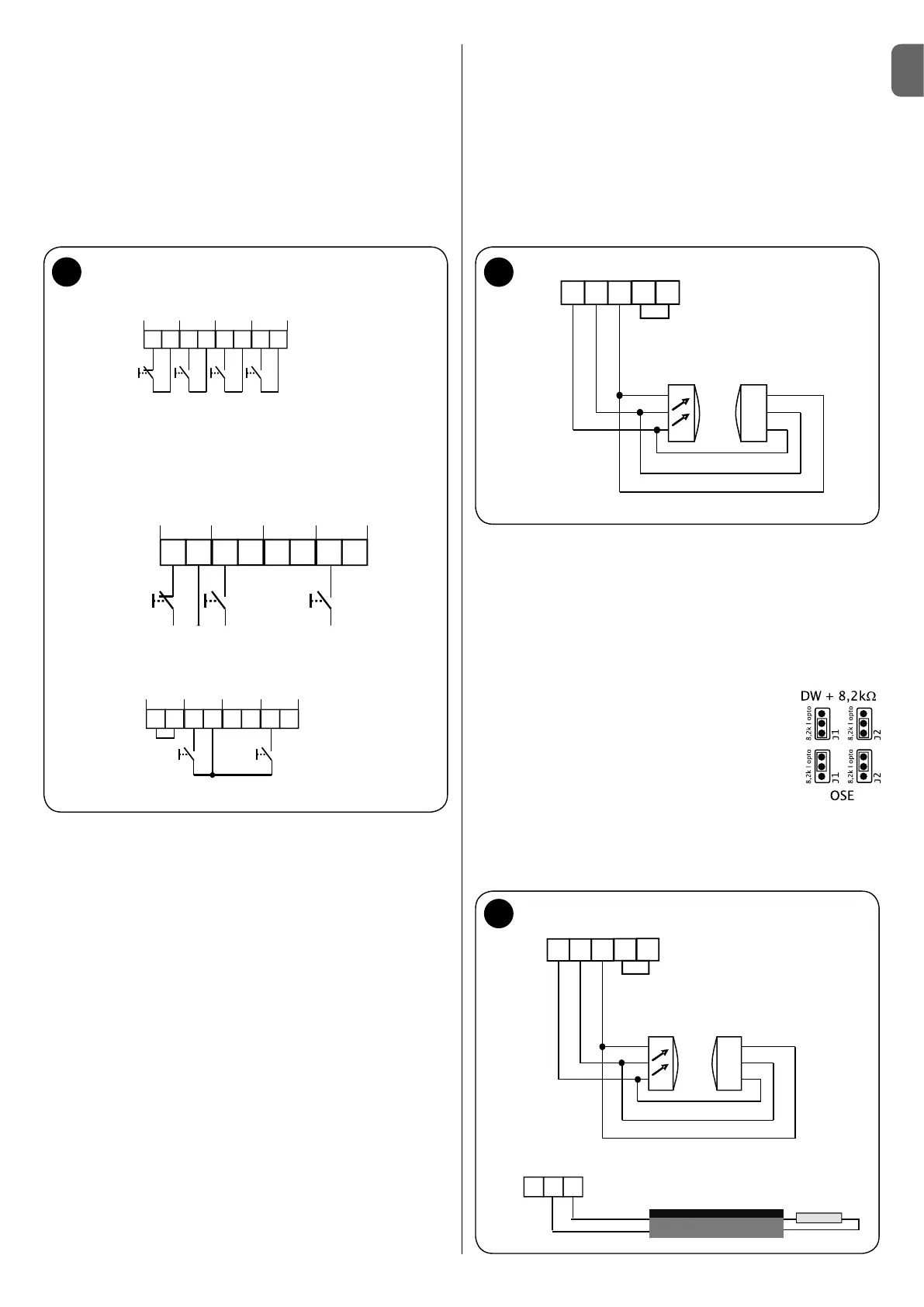

Conexión de un borde sensible óptico (g. 5)
El borde sensible óptico está estructurado en modo tal que, por
toda su longitud, cuando se acciona se interrumpe un rayo lumino-
so. Para permitir el control del borde sensible por toda su longitud,
en su extremo se debe conectar un receptor.
Si el borde sensible se debe colocar a presión en el suelo, la función
de inversión se neutraliza con la conexión de un interruptor de tope
preliminar (interruptor de tope suplementario pre-interruptor de tope)
al borde J28 del bloque de bornes X7.
En dicho caso, el interruptor de tope preliminar se regula aproxima-
damente 5cm sobre el suelo.
Conexión de los pulsadores de mando ABRIR, STOP,
CERRAR (g. 4)
Para el mando desde el exterior, en la central de mando UST1K
es posible conectar un interruptor triple al bloque de bornes X4.
En este caso, los dos botones ABRIR y CERRAR se deben realizar
como contactos abiertos (NO).
El botón STOP está conectado al circuito de seguridad, por lo que
se debe realizar como contacto de cerrado (NC).
¡En caso de conexión de un botón Stop al bloque de bornes X4,
quitar el puente del borne J15 y conectar el botón STOP (contacto
cerrado)!
Conexión de los elementos de mando
STOP, ABRIR, IMPULSO y CERRAR
357468
STOP ABRIR Impulso CERRAR
X4
J15
J16 J17 J18
12
Conexión de botón triple con cable
de 4 conductores
357468
STOP ABRIR Impulso CERRAR
X4
J15 J16 J17 J18
12
Conexión de un interruptor de llave
13572468
STOP ABRIR Impulso CERRAR
X4
J15 J16 J17 J18
Barra de contacto
optoelectrónica OSE
Transmisor Receptor
Blanco
Verde
Marrón
Blanco
+12V
SIG
-
Verde
Marrón
Conexión de un borde sensible resistivo 8,2 kΩ (g.6)
A la central UST1K se puede conectar directamente una banda sen-
sible resistiva o neumática.
La lógica de gestión está ya integrada en la central. Para poder con-
trolar correctamente todo el circuito eléctrico del borde sensible, el
mismo se debe conectar con una resistencia de 8,2 kOhm.
La conexión eléctrica de la banda sensible se realiza en el
borne
J32 S y + del panel del bornes X6.
Jumpers J1 y J2
1-2 conectados = Preparado para bandas
sensibles neumáticos o resistivos
con resistencia 8,2kOhm
2-3 conectados = Preparado para bordes sensibles ópticos
ATENCIÓN: ¡Los conectores se deben conectar o a los bor-
nes 8,2 kOhm o a los bornes opto!
Barra de contacto
optoelectrónica OSE
Transmisor Receptor
Blanco
Verde
Marrón
Blanco
+12V
SIG
-
Verde
Marrón
+
SIG
-
8,2k
4
5
6
