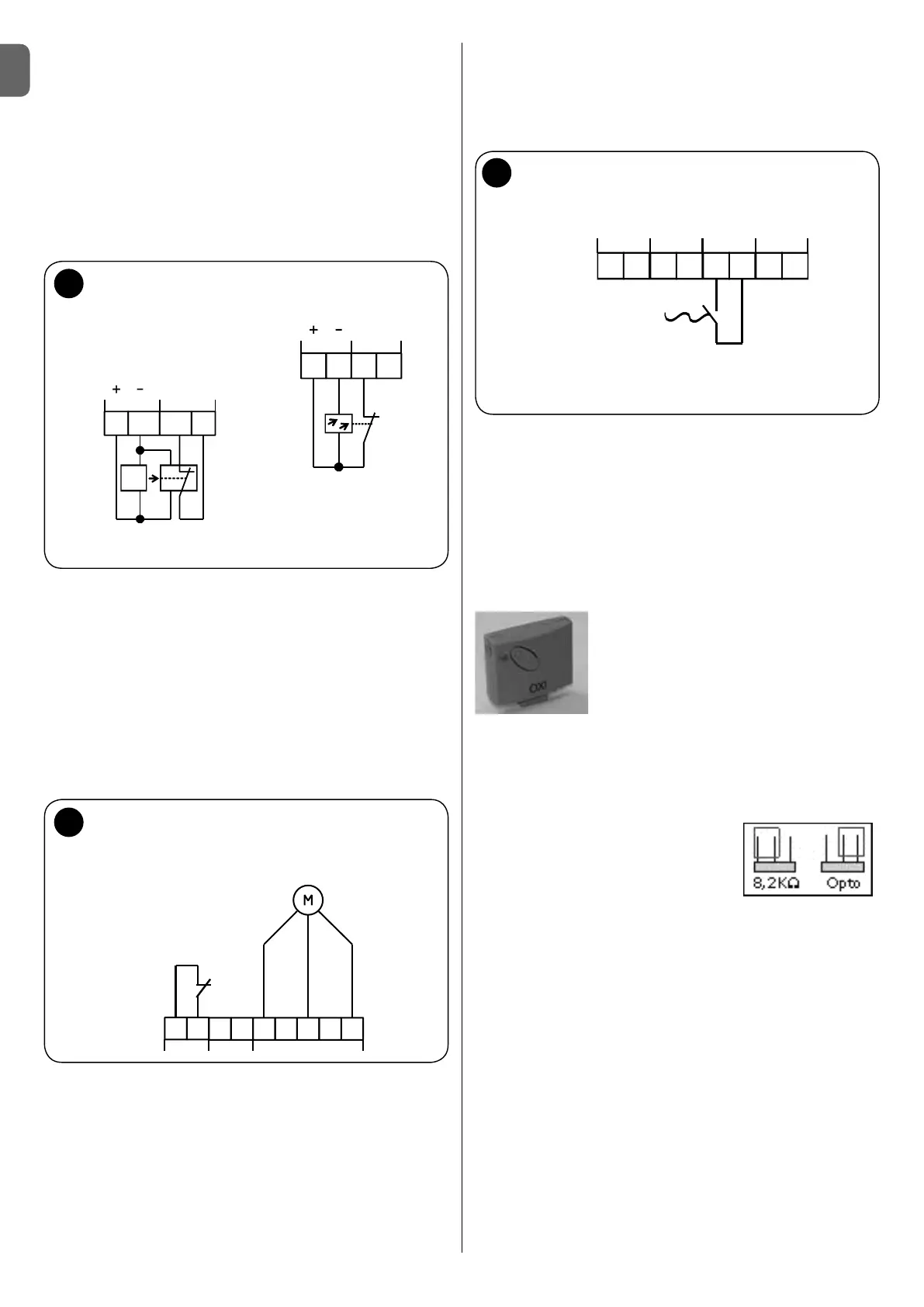

4 – Deutsch
DE
Anschluss von direkten Sicherheitsschaltern
Sicherheitselemente die direkt in den Steuerungsablauf eingreifen,
werden an der Klemme J10 am Klemmenblock X2 angeschlossen.
Hierzu zählen NOT-AUS bzw. Fangvorrichtung, Einzugsicherung und
die Schlupftürabsicherung.
Anschluss Schlupftürabsicherung (Abb.8)
Bei Toren mit einer eingebauten Schlupftür wird der Sicherheitsschal-
ter an der Klemme J10 am Klemmenblock X2 angeschlossen.
Achtung! Wenn schon vormontiert, die Brücken in Position
J10 entfernen.
Anschluss des Befehlsgebers Zugtaster (Abb.9)
Bei der Steuerung UST1K kann an der Klemme J17 des Klemm-
blocks X4 ein Deckenzugtaster (Schließerkontakt) angeschlossen
werden, die Funktion dieses Eingangs entspricht einer Folgesteue-
rung ZU-STOP-AUF-STOP.
B2B1
W
V
J11
J10
Schlaffseilschalter/
Federbruchsicherung
oder Abrollsicherung
U
X2
8
9
Zugtaster
13572468
STOP AUF Imp ZU
X4
J15 J16 J17 J18
Anschluss Funkfernsteuerung (Funkmodul)
Auf dem Steckplatz (J38) 10 PINS - kann der Nice Empfänger OXI
oder OXIFM aus der OPERA Serie aufgesteckt werden.
Hierbei muss die Seite mit der LED/Programmiertaste zur Gehäuse-
Innenseite zeigen.
Bei Nutzung des OXI Funkes sind die entsprechenden Parameter
auf dem K5 Modul einzustellen!
Weiteres siehe Bedienungsanleitungen Empfänger und Handsender
und Modul K5.
OXI / OXIFM
Erforderliche Drahtbrücken und Jumper für die
Betriebsbereitschaft der Steuerung bei nicht angeschlosse-
nen Komponenten
Drahtbrücken: Jumper:
X2-J10 X8-Pin 5-6
X4-J15 X9-Pin 1-2
X5-J31 8,2kW-Pin 1-2
X6-J33 Opto-Pin 2-3
Elektronischer Endschalter zusätzlich X7- J26, J27, J28
Anschluss von Lichtschranken (Abb.7 a+b)
An der UST1K kann direkt eine Lichtschranke
(am Klemmenblock X5) zur Durchfahrtabsicherung angeschlossen
werden. Wird der Infrarotstrahl der Lichtschranke in der ZU Bewe-
gung des Tores unterbrochen, so stoppt das Tor und reversiert in die
obere Endlage.
ACHTUNG:
Bei einer Einweg Lichtschranke mit nur drei Anschlussklemmpunkten
ist der Schaltkontakt und die Plusseite der Lichtschrankenelektronik
an der Klemme J30/1 mit dem Pluspotential verbunden.
Bei Anschluss der Lichtschranke Brücke von J31 Klemmenblock X5
entfernen!
7
a
b
21
34
J30
S
Foto
J31
E
S=Sender
E=Empfänger
Anschluss Sender- und
Empfängerlichtschranke
X5
Sicherheits-
lichtschranke
Spannungs-
versorgung
24V DC
Kontakt
(öffner)
21
34
J30
Foto
J31
X5
Anschluss
Reflektionslichtschranke
