Belegung Motorkabel
Mechanische Endschalter
Steuerung Ader Motor
X2 - J11/U 1 U
X2 - J11/V 2 V
X2 - J11/W 3 W
X2 - J10 Drahtbrücke -
X7 - J29 Grau AMP-Stecker 3
X7 - J34/B Grün AMP-Stecker 4
X7 - J35/- Weiß AMP-Stecker 2
X7 - J34/A Rosa AMP-Stecker 5
X7 - J29 Gelb AMP-Stecker 6
X7 - J35/+ Braun AMP-Stecker 1

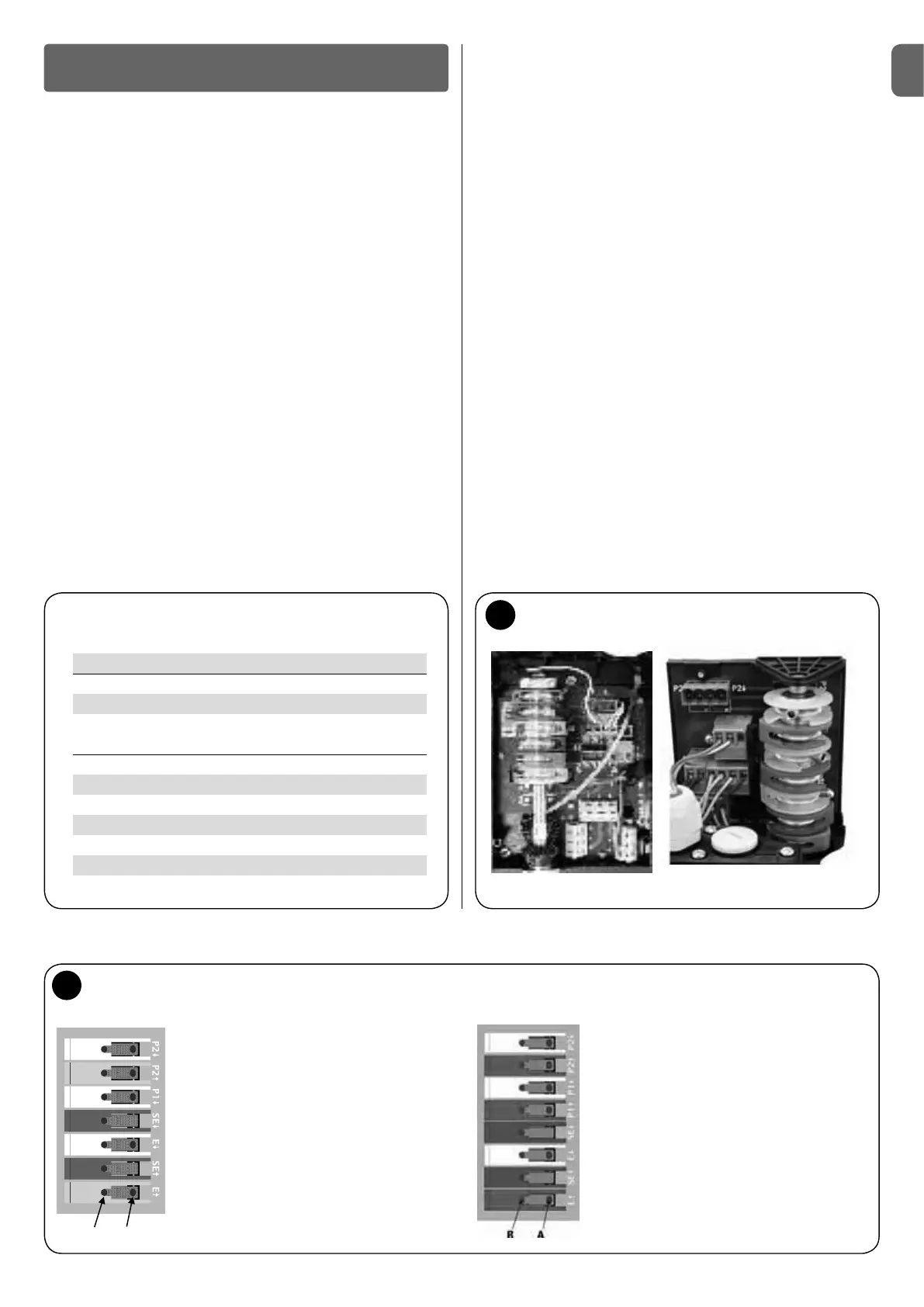

EINSTELLUNGEN MECHAN. ENDSCHALTER
Einstellung Mechanische Endschalter
Achtung! Die Einstellungen der Endschalter sind in Totmannbetrieb
vorzunehmen!
Mit der Einstellung der Betriebsendschalter werden die obere und
untere Abschaltposition des Tores festgelegt.
Zur Einstellung muss der Antrieb elektrisch angeschlossen sein.
Die Endschalterplatine (Abb.11 - Endschalterplatine mit 8 Endschal-
tern) ist nach Abschrauben der Endschalterhaube zugänglich.
Sind noch keine externen Befehlsgeräte angeschlossen, kann bei
mitgelieferter Steuerung über die eingebauten AUF, ZU und STOP
Taster das Tor im Totmann-Betrieb bewegt werden.
Bei Betätigen der AUF-Taste muss sich das Tor öffnen, anderenfalls
sind die beiden Phasen L1 und L2 im spannungsfreien Zustand an
der Steuerung zu tauschen.
Wurde der Antrieb um 180° verdreht montiert (Über Kopf-Montage),
muss das Tor auch über die eingebaute AUF-Taste öffnen, anderen-
falls sind die beiden Phasen L1 und L2 im spannungsfreien Zustand
zu tauschen.
Außerdem sind die beiden Notendschalter so zu korrigieren, dass
diese nach den Betriebsendschalter schalten.
Untere Abschaltposition
Zur Endschaltereinstellung für die untere Abschaltposition des Tores
müssen folgende Schritte durchgeführt werden (Abb. 11):
Tor in gewünschte ZU-Stellung fahren.
Den Schaltnocken 3 Ei(weiß) so einstellen, dass der Endschalter
Einstellung mechan. Endschalter
kleine Antriebstypen - 8 Schaltnocken
Einstellung mechan. Endschalter
große Antriebstypen - 7 Schaltnocken
8 weiß Zusatzendschalter 2 ZU
7 grün Zusatzendschalter 2 AUF
6 weiß Zusatzendschalter 1 ZU
5 grün Zusatzendschalter 1 AUF
4 rot Sicherheitsendschalter ZU
3 weiß Endschalter ZU
2 rot Sicherheitsendschalter AUF
1 grün Endschalter AUF
Optional
}
7 weiß Zusatzendschalter 2 ZU
6 grün Zusatzendschalter 2 AUF
5 weiß Zusatzendschalter 1 ZU
4 rot Sicherheitsendschalter ZU
3 weiß Endschalter ZU
2 rot Sicherheitsendschalter AUF
1 grün Endschalter AUF
Optional
BA
}
11
Mechan. Endschalter
betätigt wird.
Befestigungsschraube A anziehen.
Die Feineinstellung wird mit der Schraube B vorgenommen.
Tor in gewünschte AUF-Stellung fahren.
Den Schaltnocken 1 Eh(grün) so einstellen, dass der Endschalter
betätigt wird.
Befestigungsschraube A anziehen.
Die Feineinstellung wird mit der Schraube B vorgenommen.
Die Sicherheitsendschalter 2 SEi und 4 SEh (rot) müssen so ein-
gestellt werden, dass sie sofort nach dem Überfahren der Steueren-
dschalter ansprechen.
Die Sicherheitsendschalter 2 SEiund 4 SEh (rot) werden werks-
seitig, mit geringem Anstand folgend auf den Betriebsendschalter
eingestellt.
Nach dem Probelauf Sitz der Befestigungsschrauben überprüfen.
Die Zusatzendschalter 8 P2i und 7 P2hsind potentialfreie Schließer-
kontakte und die Zusatzendschalter 6 P1i sowie 5 P1h sind poten-
tialfreie Wechslerkontakte.
Im Automatik-Betrieb wird der Endschalter 6 als Vorendschalter
genutzt. Er muß so eingestellt werden, dass er 5 cm oberhalb des
Bodens schaltet.
Im Totmann-Betrieb muß er nicht eingestellt werden und ist als
potentialfreier Kontakt zu nutzen!
