Nice UST1K

PL
Polski – 7

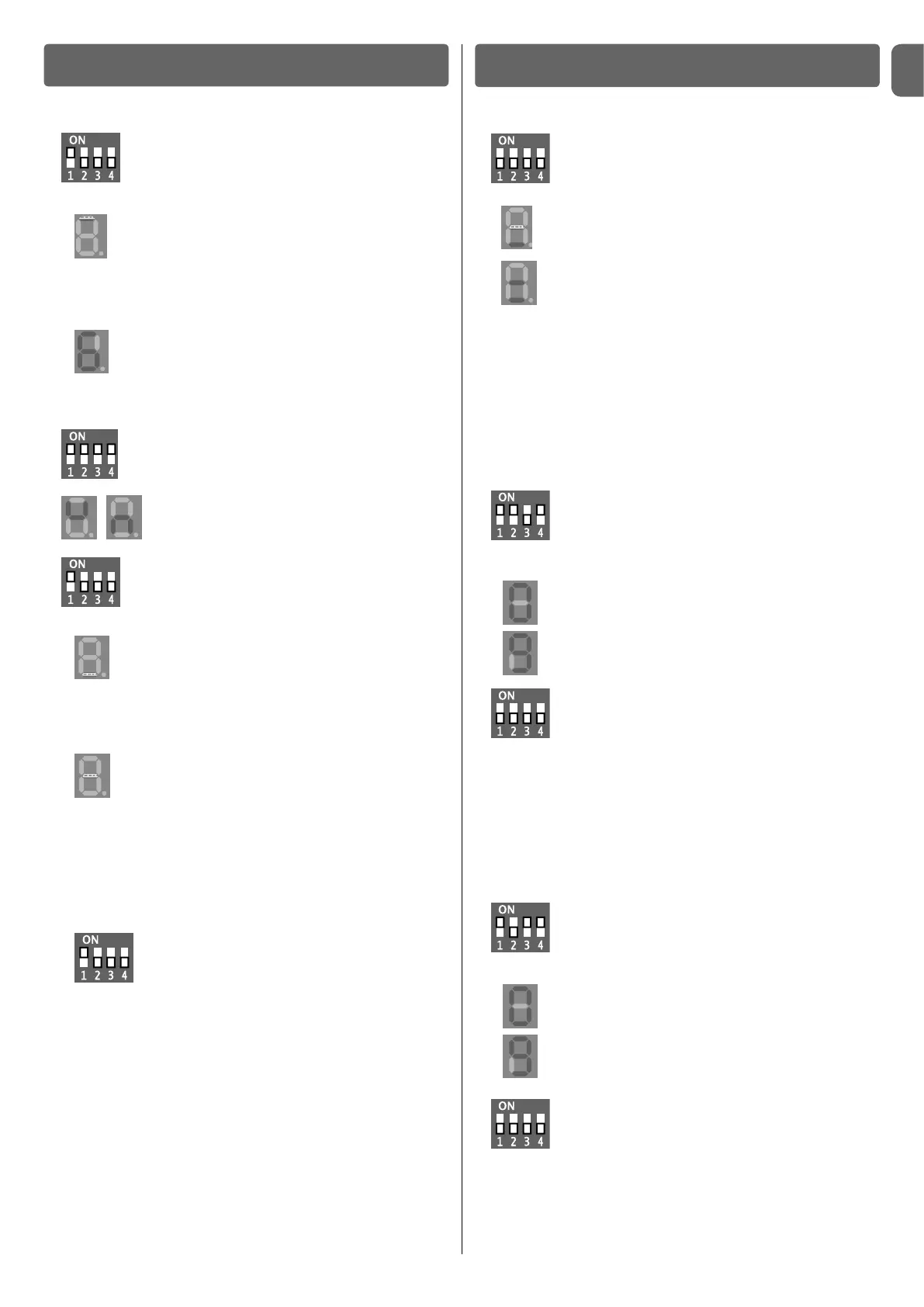

USTAWIENIA - POZYCJE KOŃCOWE
MONTAŻ - USTAWIANIE
(zob. też rys. 12-14)
Ustawianie pozycji końcowych
Ustawić wyłącznik DIP 1 na "ON". Górny,
poziomy segment wyświetlacza miga.
Ustawić górną pozycję końcową:
za pomocą przycisków DO GÓRY i NA DÓŁ, w
trybie “manualnym”, ustawić bramę w pozycji
górnej końcowej i zapisać tę pozycję w pamięci
naciskając krótko przycisk T2.
Jeżeli podczas ruchu DO GÓRY na
wyświetlaczu pojawi się błąd 6 i brama się
zatrzyma, należy zmienić kierunek zliczania
impulsów enkodera.
Wyłączniki DIP od 1 do 4 ustawić na "ON".
Na wyświetlaczu pojawia się mała litera
"u". Aby zmienić kierunek zliczania, należy
nacisnąć przycisk T2 (nad wyłącznikiem DIP) i
trzymać wciśnięty tak długo, aż u obróci się na
wyświetlaczu o 180°.
Teraz ustawić wyłączniki DIP 2, 3 i 4 na "OFF"
- powrócić do ustawiania górnej pozycji
końcowej.
Teraz miga dolny segment poziomy.
Ustawić dolną pozycję końcową:
za pomocą przycisków DO GÓRY i NA DÓŁ,
w trybie “manualnym”, przesunąć bramę na
pozycję dolną końcową i zapisać tę pozycję w
pamięci naciskając krótko przycisk T2.
Teraz miga środkowy segment poziomy.
Następnie ustawić wyłącznik DIP 1 na "OFF".
Teraz segment dolny świeci, natomiast
środkowy miga.
Kontrola pozycji końcowych
Przesunąć bramę DO GÓRY (pozycja końcowa
górna) i NA DÓŁ (pozycja końcowa dolna) tak,
aby w pozycji końcowej dolnej pasek dolny i
środkowy świeciły.
W ten sposób instalacja została zakończona.
Dokładna regulacja pozycji końcowej
górnej i/lub dolnej:
Po ustawieniu pozycji końcowej dolnej nacisnąć
krótko przycisk DO GÓRY i ustawić bramę w
pozycji końcowej górnej. Dzięki wyłącznikowi
krańcowemu EES centrala sterownicza wyłącza
się po otwarciu bramy do ustawionej pozycji
końcowej górnej.
Jeżeli chcemy, aby pozycja końcowa górna
znajdowała się trochę wyżej, należy ustawić
wyłączniki DIP 1, 2 i 4 na "ON" (aby znajdowała
się trochę niżej, ustawić przełączniki DIP 1, 3 i
4 na "ON").
Na wyświetlaczu pojawia się "0".
Teraz można ustawić współczynnik korekty
mieszczący się w zakresie od 1 do 9. W tym
celu należy krótko lub kilkukrotnie nacisnąć
przycisk T2.
Następnie wszystkie wyłączniki DIP ustawić na
"OFF".
W ten sposób skorygowana zostaje pozycja
końcowa, która zostanie aktywowana przy
następnym otwieraniu. Teraz nacisnąć przycisk
NA DÓŁ i ustawić bramę w pozycji końcowej
dolnej.
Dzięki elektronicznemu wyłącznikowi
krańcowemu centrala sterownicza wyłącza się
po otwarciu do ustawionej pozycji końcowej.
Jeżeli chcemy, aby pozycja końcowa dolna
znajdowała się niżej, należy ustawić wyłączniki
DIP 1, 3 i 4 na "ON" (aby przesunąć tą pozycję
do góry, ustawić przełączniki DIP 1, 2 i 4 na
"ON").
Na wyświetlaczu pojawia się "0".
Teraz można ustawić współczynnik korekty
mieszczący się w zakresie od 1 do 9. W tym
celu należy krótko lub kilkukrotnie nacisnąć
przycisk T2.
Następnie wszystkie wyłączniki DIP ustawić na
"OFF".
W ten sposób skorygowana zostaje pozycja
końcowa, która zostanie aktywowana przy
następnym zamykaniu.
Czynność tę można powtórzyć kilkakrotnie,
aż do idealnego ustawienia dolnej pozycji
końcowej.
ON
1
SAB
234
ON
1
SAB
234
ON
1
SAB
234
ON
1
SAB
234
ON
1
SAB
234
ON
1
SAB
234
ON
1
SAB
234
ON
1
SAB
234
ON
1
SAB
234
ON
1
SAB
234
ON
1
SAB
234
OSTROŻNIE!
Podczas programowania pozycji końcowej
dolnej centrala sterownicza automatycznie
ustawia wyłącznik krańcowy wstępny na
około 5cm nad pozycją końcową dolną!!!
Ustawianie otwierania częściowego
Jeżeli chcemy ustawić otwarcie częściowe,
można teraz, za pomocą przycisków DO GÓRY
i NA DÓŁ, wyregulować wymaganą szerokość
otwarcia. Aby zatwierdzić pozycję, nacisnąć
przycisk T2.
Teraz wyświetlacz gaśnie.
