2.1) 电气安装说明：
安装ＷＩＬ型系列栏杆机时，必须严格遵守安装手册中所有的说明进行，特别需要强调安标准和规则，故安装时请严格
遵守相应的标准。
comply strictly with all the applicable standards.
必须确保遵守自动门类的所有标准，才可以开始安装Ｗｉｌ！
按照下图连接好线后，再安装控制器件（钥匙开关、按钮面板）和安全设备（紧急停止、红外对射及闪灯）。

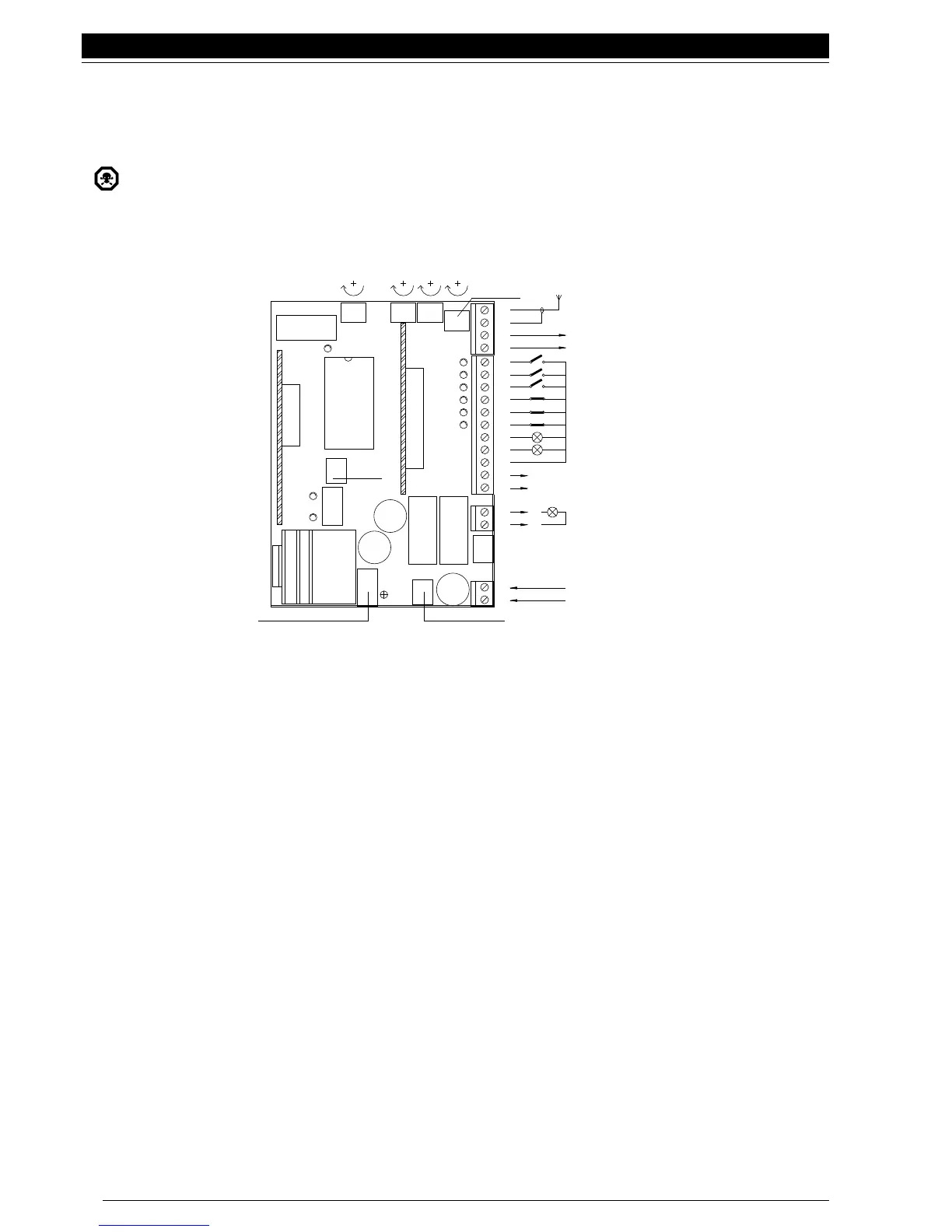

图３：接线图
注意：
只有具备相关技能的专业技术人员才能从事挡车器安装和维护，但同时必须遵守ＤＰＲ Ｎ°５／３／１９９０及ＵＮＩ ８６１２标准，
并采纳专家工作小组探讨的最佳建议，不论何人执行这些工作，应对不正当操作产生的损坏负责。
“expert workmanship”. Whoever carries out these jobs shall be held responsible for any damage caused.
2.2) 接线描述：
以下是对控制电路各输入输出端子的简要说明：
1-2 : 230 V a.c. = 230 V a.c. 50/60 Hz
3-4 : 闪灯 = ２４ＶＤＣ闪灯输出端，闪灯最大功率为２５Ｗ
5-6 : 24 V d.c . = ２４ＶＤＣ输出端，最大电流２００ｍＡ
7 : 公共端 = 公共输入端（端子６也用作公共端）
8 : 方便灯 = 24 V d.c. 方便灯输出，最大功率１０Ｗ
9 : 升杆指示灯 = 24 V d.c. 指示灯输出，最大功率１０Ｗ
10 : 紧急停止 ＝紧急停止输入端
11 : 红外对射 = 安全设备输入端（红外对射，气动元件）
12 : 红外对射２ = 升杆过程中作用的安全设备输入端（红外对射，气动元件）
13 : 逐步动作 = 逐步动作输入端（开，停，关，停）
14 : 升杆控制 = 升杆控制输入端（可以用定时器控制）
15 : 落杆控制 = 落杆控制输入端
41-42 : 无线电第二通道输出 = 无线接收器第二通道输出端
43-44 : 天线 = 无线接收器天线接线端
产品出厂时已做好了其余的内部连接，但为了完整起见，现作以下说明：
TRANS.PRIM. = 变压器初级
TRANS.SECOND. = 变压器次级
MOTOR = 24 V d.c. 马达输出端
另外还附加两个选配件插槽：
RADIO = Ｎｉｃｅ无线接收器插槽
CHARGE = 充电卡插槽
中 文
4
24 Vcc
max 200 mA
- (0 v)
8 A
FUSE
FUSE
FCA
FCC
1 A
FUSE
3,15 A
1
2
RELAY
COMMON
RELAY
AP-CH
3
4
+
-
MOTOR
OK
14
8
6
5
+ (24v)
7
9
10
11
12
13
41
43
42
44
15
50-60 Hz
230 Vac
LUCY 24 Vcc
max 25 W
FUNCTIONS
STOP
AMPERE
PAUSE
TIME
WORKING
FORCE
SLOWING
DOWN FORCE
LIMIT
SWITCH
CLOSE
OPEN (TIMER)
STEP-BY-STEP
PHOTOCELL 2
PHOTOCELL
STOP
RADIO CARD
COURTESY
LIGHT
SECONDARY TRANSFORMER
OPEN (TIMER)
STOP
PHOTOCELL
PHOTOCELL 2
STEP-BY-STEP
COMMON
BAR OPEN INDICATOR
COURTESY LIGHT
ANTENNA
2ND CH
RADIO
CLOSE
MICROPROCESSOR
" CHARGE " CARD
PRIM. TRANSFORMER
