Lesen Sie vor der Montage und Inbetriebnahme die vollständige Gebrauchsanleitung.
1. BESCHREIBUNG
Mit dem PC-Logic ist es möglich in Verbindung mit einem Windows PC und der Nikobus-
Software-Applikation eine komplette Nikobus-Installation zu programmieren. Der PC-
Logic bietet außerdem die Möglichkeit mittels logischer Verknüpfungen (ODER, UND…)
Bedingungen durchzuführen. Dabei haben Sie die Wahl zwischen verschiedenen Bustastern
und 6 Eingängen auf dem Modul. Über diese Eingänge können externe Kontakte (z.B.
Bewegungsmelder) mit dem Bus verbunden werden.
Mit dem PC-Logic-Modul besteht auch die Möglichkeit ein SMS-Interface anzusteuern.
Diese SMS-Ansteuerung wird durch ein spezielles Modem (05-203-01) ermöglicht.
2. TECHNISCHE DATEN
• Versorgungsspannung: .............. 230V~ ±10% 50Hz
• Busanschluss: - Funktion:
.................................... Anschluss an die Nikobus-Busleitungen
- Verdrahtungsquerschnitt:
... 2 x 0,8mm
2
- Busspannung: ......................... 9V DC, SELV
• RJ12-Anschluss:
.......................... Anschluss für einen PC oder SMS-Modem
(Baudrate: 9600/no parity/no handshaking/Anzahl Bits: 8 und 1 Stopbit)

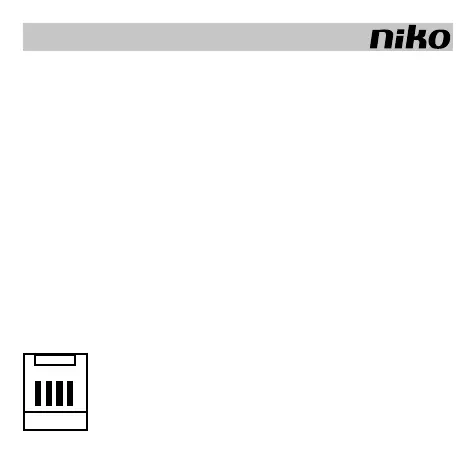

Pinbelegung RJ12 (6/4) Buchse 1: RxD Audio-Link
2: GND
3: TxD Audio-Link
4: GND
DE
4 3 2 1
