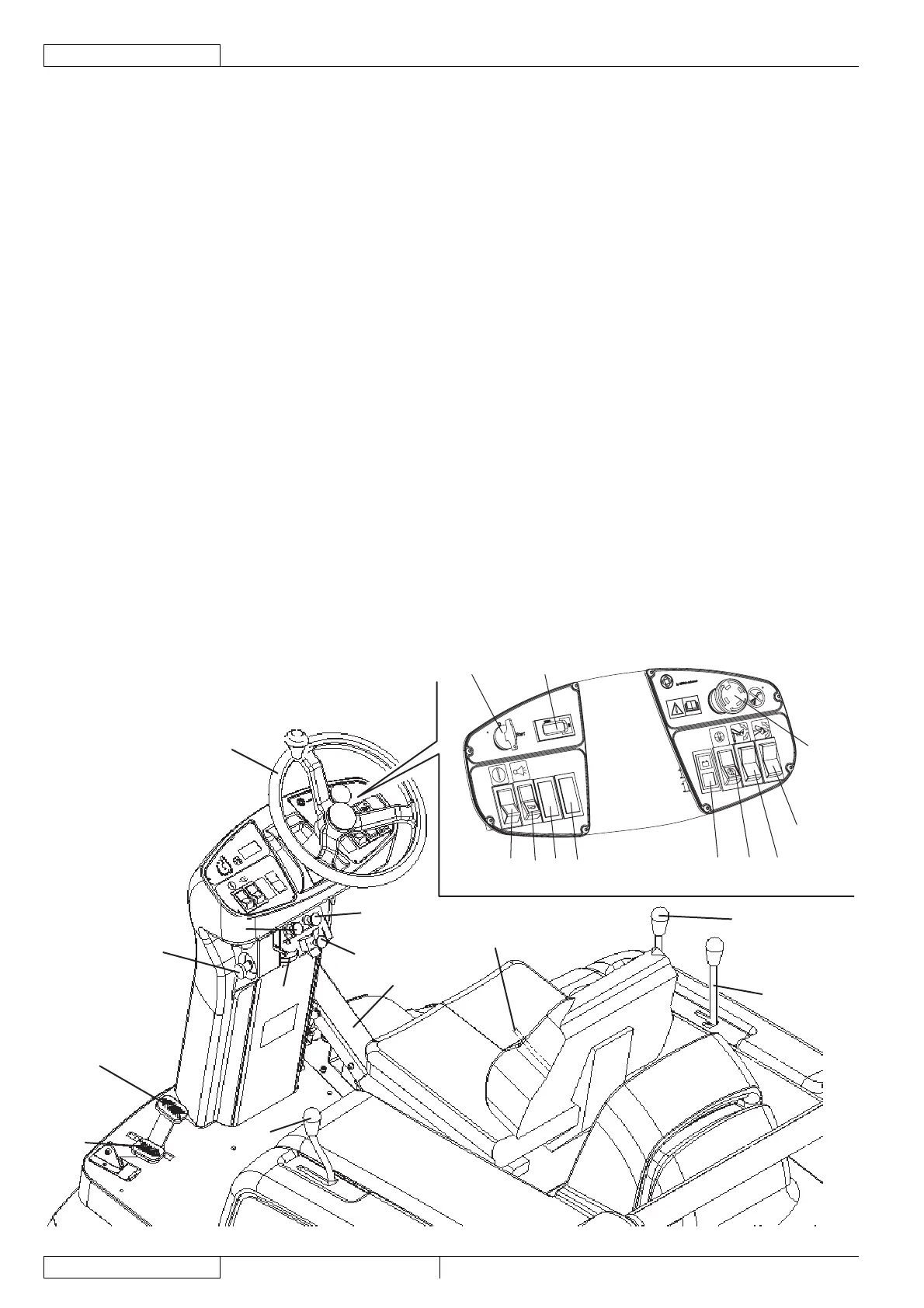

SCHALTTAFEL UND BEDIENELEMENTE
Bestätigungsschalter zum Heben/Senken und Kippen
Abfallbehälter
Hupenschalter
Stellung für Optionsschalter
Stellung für Optionsschalter
Stellung für Optionsschalter
Filterrüttlerschalter
Schalter zum Heben/Senken Abfallbehälter
Schalter zum Kippen Abfallbehälter
Zündschlüssel
Durch Drehen auf „0“ wird der Benzinmotor
abgestellt und werden alle Funktionen der Maschine
ausgeschaltet.
Durch Drehen auf „I“ werden die Maschinenfunktionen
und das Blinklicht eingeschaltet.
Durch Drehen im Uhrzeigersinn bis zum Endanschlag,
wird der Benzinmotor angelassen; kurz nach dem
Anlassen den Zündschlüssel loslassen, so dass er auf
„I“ wieder drehen wird.
Betriebsstundenzähler
Notausschalter. Bei Notfälle, ihn drücken um alle
Maschinenfunktionen auszuschalten. Um ihn
auszuschalten, ihn in Richtung des Pfeils, der sich am
61.
62.
63.
64.
65.
66.
67.
68.
69.
•
•
•
70.
71.
Schalter befi ndet, drehen.
Lenkrad
Einstellknöpfe zur Lenkradneigung
Kaltstartvorrichtung des Motors
Hebel zum Ein-/Ausschalten Ansaugung
Betätigungshebel zum Feststellbremssperren. Er betätigt
das Sperren der Bremse (84) durch Umschalten nach
Feststellbremse.
Gashebel Benzinmotor: Stellungen MIN (Mindestdrehzahl)
und MAX (Arbeitsdrehzahl)
Vorwärts-/Rückwärtsgangpedal
Hebel zum Heben/Senken Seitenbesen rechts
Hebel zum Heben/Senken Seitenbesen links (Option)
Einstellhebel für Sitz-Längsregulierung
Hebel zum Heben/Senken Hauptkehrwalze
Flap-Pedal vorn
Bremspedal
72.
73.
74.
75.
76.
77.
78.
79.
80.
81.
82.
83.
84.
76
69
70
71
61
62
63
64
68
65
66
67
72
74
78
81
79
80
73
84
83
82
77
75
