DEUTSCH
BETRIEBSANLEITUNG
6
146 1064 000(3)2007-02 A SR 1300H P
MASCHINENBESCHREIBUNG

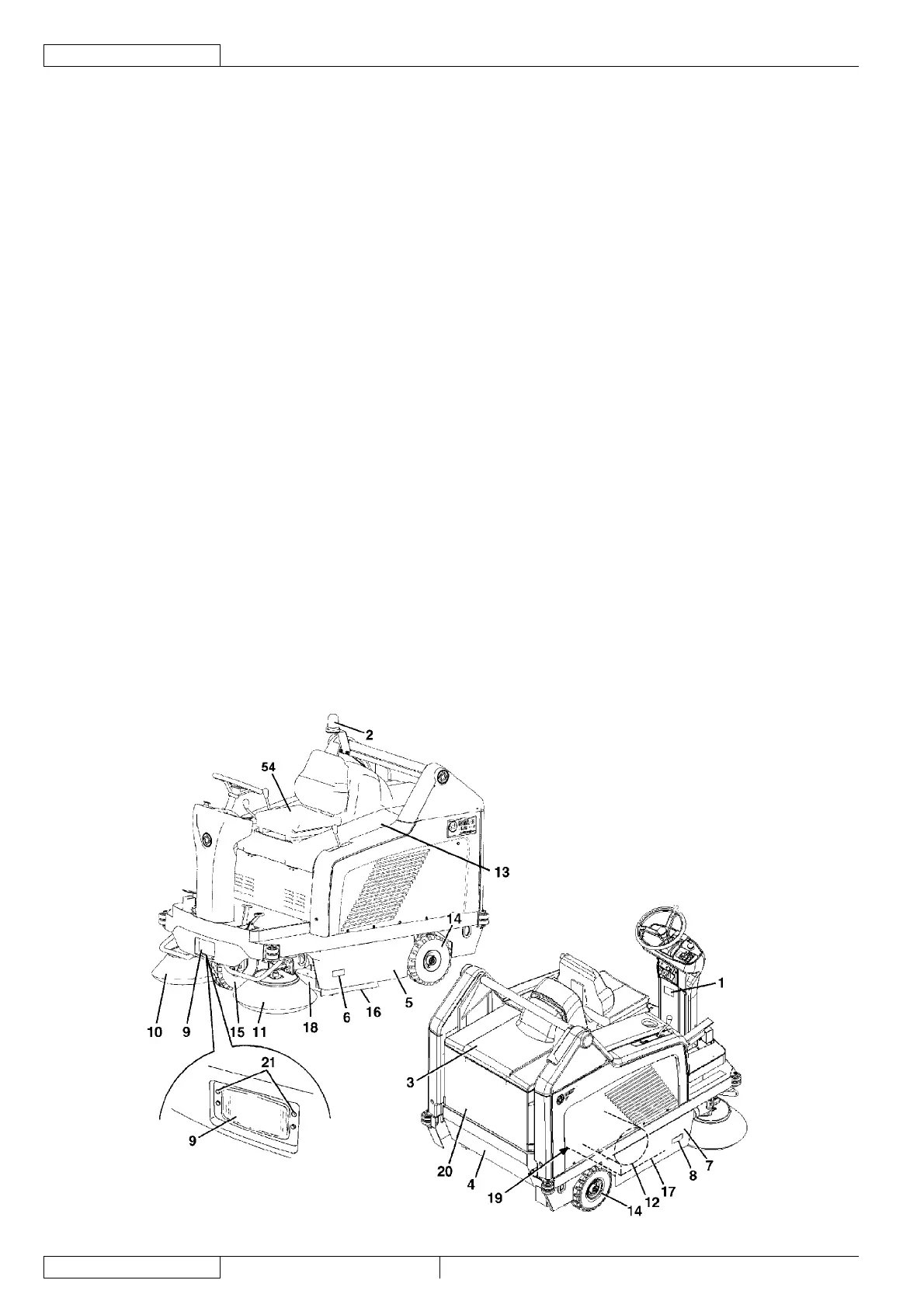

MASCHINENAUFBAU
Seriennummerschildchen/technische Daten/
Konformitätsmarkierung
Blinklicht (ständig funktionierend mit dem Zündschlüssel
auf „I“) (Option)
Staubfi lterdeckel
Abfallbehälter (wenn er voll ist, ihn entleeren)
Klappe links (nur zur Wartungsarbeiten aufmachbar)
Befestiger links mit Sicherheitsschraube
Klappe rechts (zum Ausbauen der Hauptkehrwalze)
Verschlusssperre rechts
Arbeitslicht (Option)
Seitenbesen rechts
Seitenbesen links (Option)
Hauptkehrwalze
Motorhaube
Antriebsräder hinten auf feststehender Achse
Vorderrad lenkbar
Seitenfl ap links
Seitenfl ap rechts
Vorderfl ap
Hinterfl ap
Staubfi lterbehälter
Einstellschrauben für Ausrichtung Arbeitslicht
Auspuffrohr Motor
Motorhaube (geöffnet)
Batterie
Flachsicherungskasten
Ansauglüfter
Pumpe Antriebsanlage
Öltank Antriebsanlage
Benzinmotor
Kraftstofftank
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
15.
16.
17.
18.
19.
20.
21.
22.
23.
24.
25.
26.
27.
28.
29.
30.
Deckel Kraftstoffeinfüllung
Motorluftfi lter
Modell und Seriennummer Benzinmotor
Motorölmessstab
Einfüllstutzen Motoröl
Anlasser
Entriegelungsschraube für Hydropumpe (für leichte Schub-
/Schleppbewegung der Maschine bei nicht verfügbarer
Antriebsanlage)
Motorölablassschraube
Halteschelle Ablassschraube
Motorölablaufrohr
Öltank hydraulisches Hubsystem Abfallbehälter
Relais zum Einschalten der Pumpe zum Heben
Abfallbehälter
Motoren Antriebsanlage
Schutzvorrichtung Benzinmotor
Befestigungsschrauben Schutzplatte
Befestiger Schutzplatte
Seitliche Schutzplatte links
Befestigungsschrauben seitliche Schutzplatte
Befestiger seitliche Schutzplatte
Befestiger Motorölablaufrohr
Zündkerze
Auspufftopf Motor
Auspuffende Motor
Fahrersitz
Haubenstützstange
31.
32.
33.
34.
35.
36.
37.
38.
39.
40.
41.
42.
43.
44.
45.
46.
47.
48.
49.
50.
51.
52.
53.
54.
55.
S311449
