Norcold 323 - Plan de Câblage

Manuel d’utilisation 14

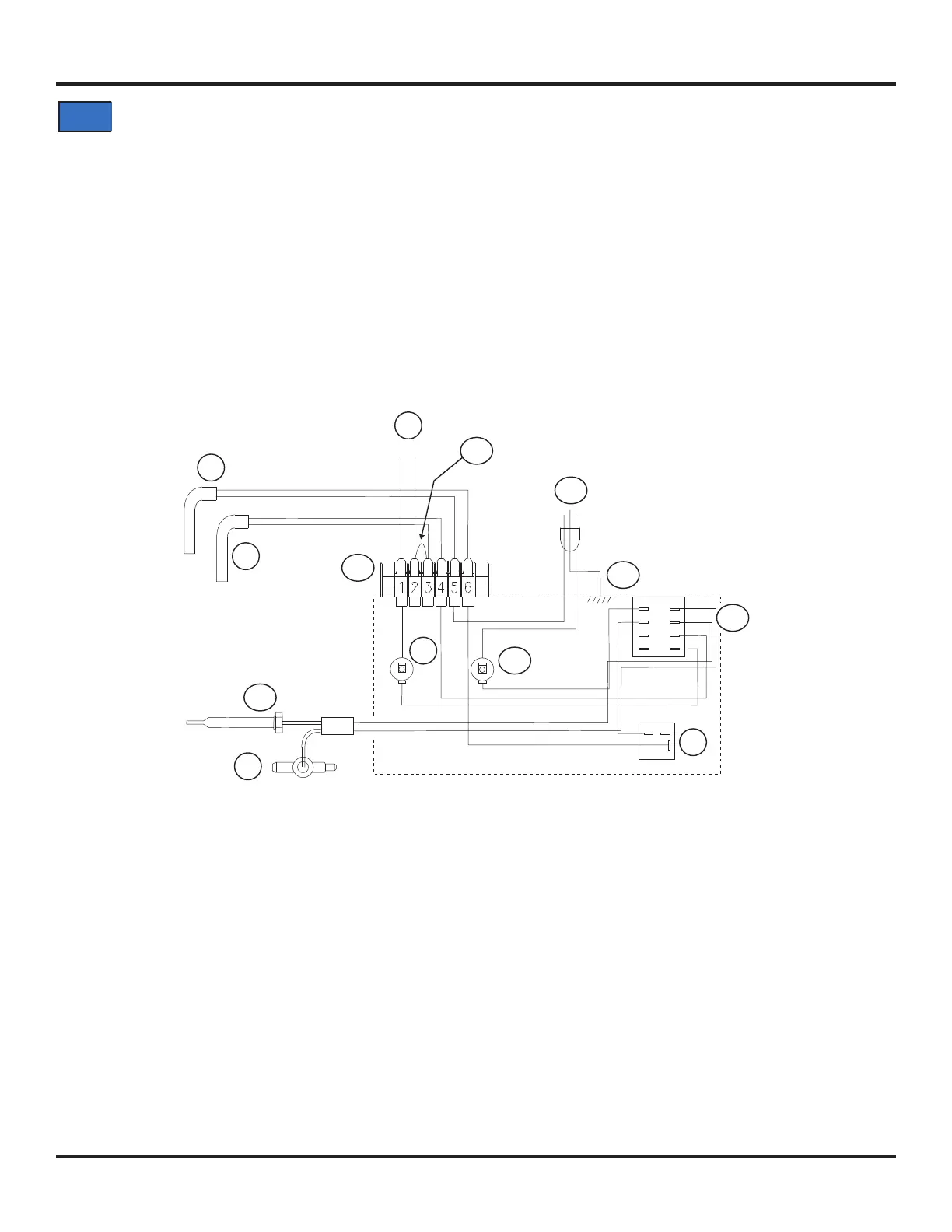

Plan de câblage
Il s’agit d’une vue arrière des commandes.
Les pièces du plan de câblage (Art02419) sont les suivantes :
Cordon d’alimentation 120 V c.a. ...................................................................................................................................................... 108
Masse du châssis .............................................................................................................................................................................230
Thermocouple ...................................................................................................................................................................................221
Fusible 3 A ........................................................................................................................................................................................220
Élément chauffant c.a. ........................................................................................................................................................................92
Cavalier ............................................................................................................................................................................................. 231
Bloc de raccordement .......................................................................................................................................................................219
Commande de gaz avec soupape de sûreté ......................................................................................................................................91
Sélecteur de mode ............................................................................................................................................................................ 207
Fusible 20 A ........................................................................................................................................................................................93
Alimentation 12 V c.c. .........................................................................................................................................................................90
Élément chauffant c.c. ........................................................................................................................................................................94
Thermostat c.a. ..................................................................................................................................................................................96
+
_
1A
1B
3A
3B
2B
2A
4B
4A
3
4
YEL / JUANE
BLK / NOIR
BLK (RIB) /
NOIR (CANN.)
BLK / NOIR
BLK / NOIR
BLK / NOIR
RED / ROUGE
RED / ROUGE
BLK / NOIR
RED /
ROUGE
Art02419
90
92
96
93
94
108
230
207
220
219
221
91
231
AVIS
