Norcold 323 - Schéma de Câblage

Manuel d’utilisation 15

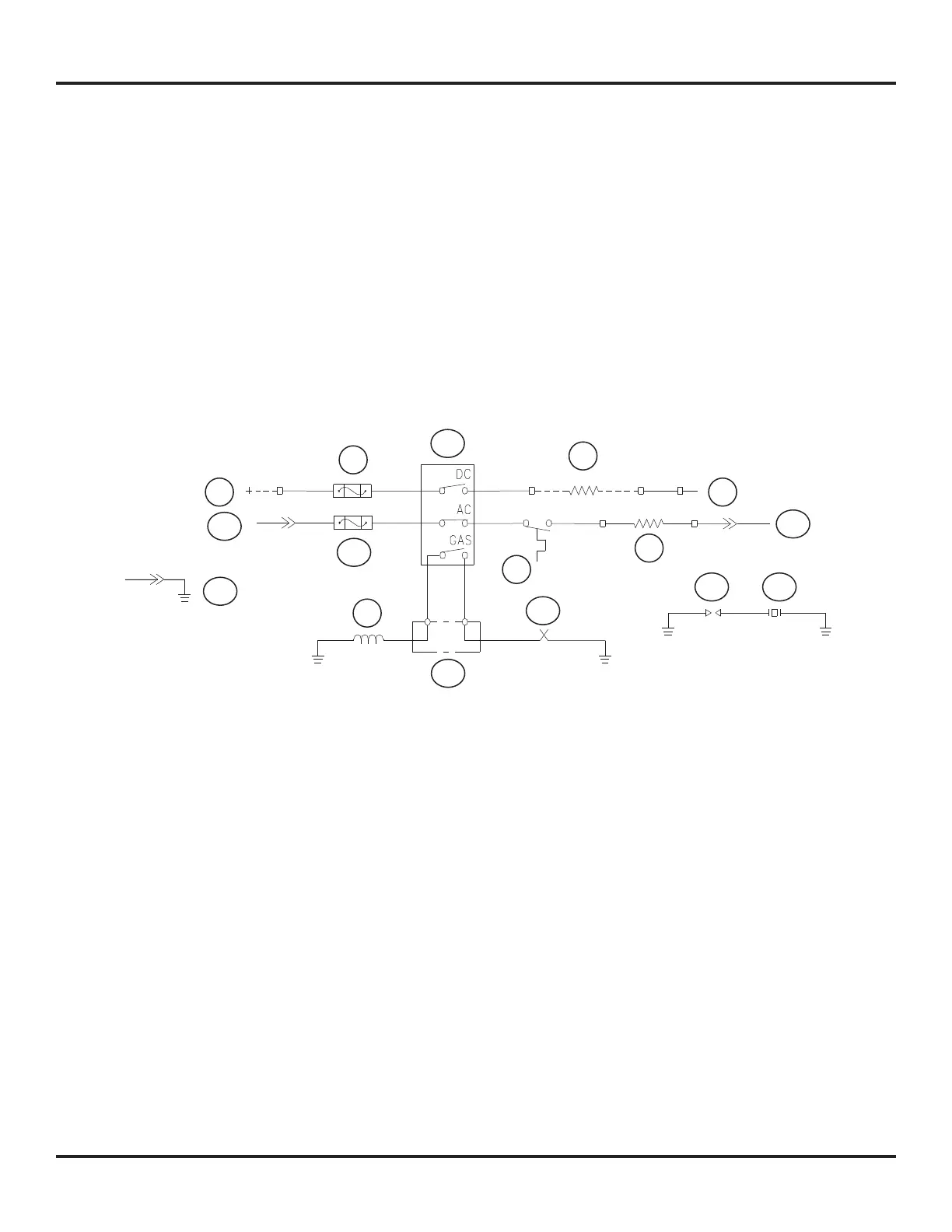

Schéma de câblage
Les pièces du schéma de câblage (Art02420) sont les suivantes :
120 V c.a. .......................................................................................................................................................................................... 108
Fusible 3 A ........................................................................................................................................................................................220
Sélecteur ........................................................................................................................................................................................... 207
Élément chauffant c.a. ........................................................................................................................................................................92
120 V c.a. .......................................................................................................................................................................................... 108
Prise de terre c.a............................................................................................................................................................................... 111
Électrode à étincelle..........................................................................................................................................................................167
Allumeur piézoélectrique...................................................................................................................................................................216
Commande de gaz avec soupape de sûreté ......................................................................................................................................91
Thermocouple ...................................................................................................................................................................................221
Interrupteur à thermocouple..............................................................................................................................................................222
+12 V c.c. ............................................................................................................................................................................................ 90
Fusible 20 A ......................................................................................................................................................................................223
Élément chauffant c.c. .......................................................................................................................................................................94
-12 V c.c. ............................................................................................................................................................................................ 90
TB-1
GRN /
VERT
TB-6
TB-4
TB-3
TB-2
TB-5
BLK (RIB) /
NOIR (CANN.)
Art02420
90
92
96
93
94
108
207
220
221
91
111
90
108
222
167 216
