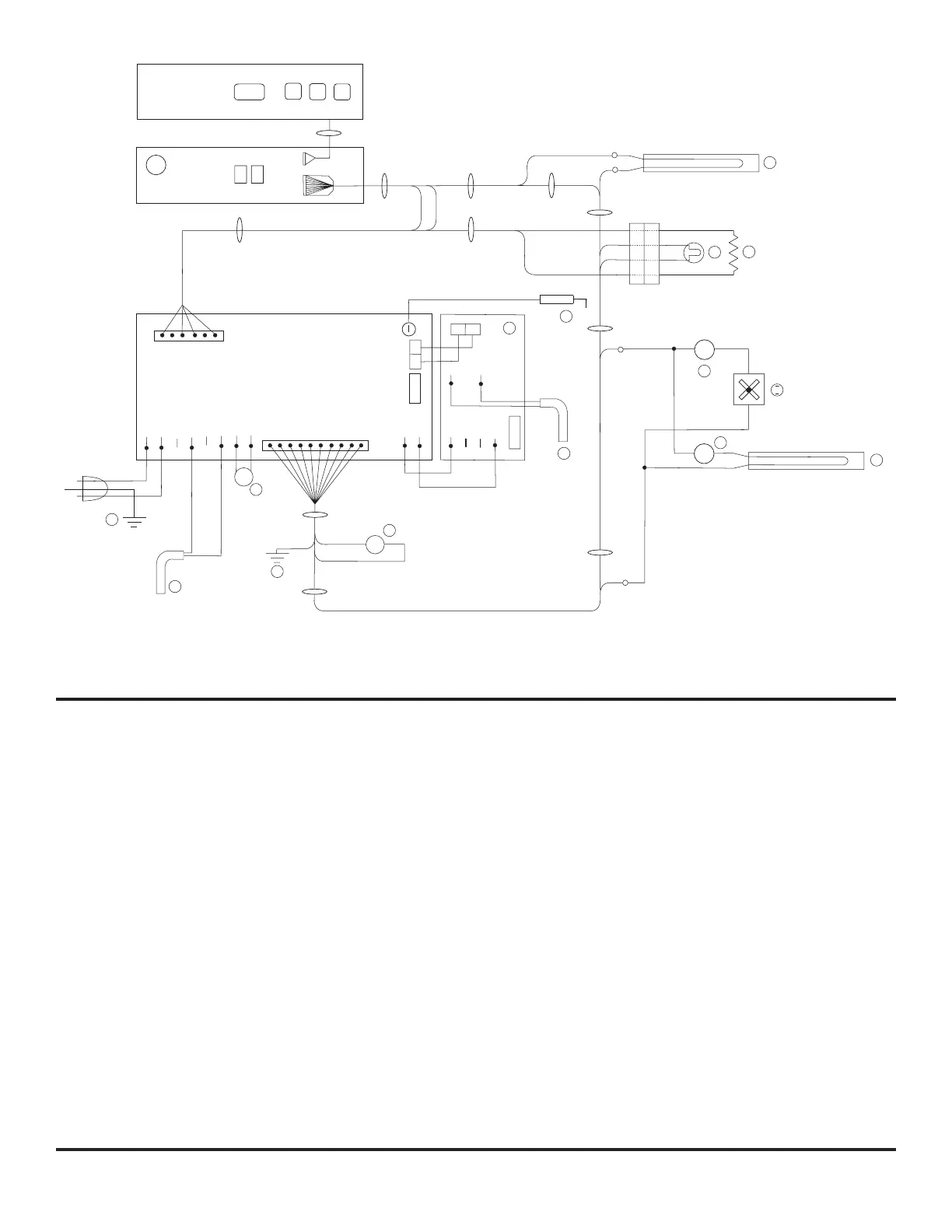

Schéma de câblage et schéma électrique de la machine à glaçons (modèles N64XIM, N64XIMX,
N84XIIM, et N84XIMX)
Désignation des repères du schéma de câblage et du schéma électrique de la machine à glaçons Art01500 :
120 V c.a. chaud...................................................................................................................................................................................109
Carte à circuit imprimé............................................................................................................................................................................49
Vis de mise à la terre ............................................................................................................................................................................ 111
Chaud/lissé ........................................................................................................................................................................................... 112
Neutre/torsadé ...................................................................................................................................................................................... 113
Électrovalve d’eau ..................................................................................................................................................................................44
Fusible thermique ................................................................................................................................................................................. 114
Machine à glaçons................................................................................................................................................................................ 115
Dispositif de chauffage,moule ..............................................................................................................................................................116
Thermostat .............................................................................................................................................................................................96
Contacteur d’arrêt ................................................................................................................................................................................. 117
Contacteur de remplissage................................................................................................................................................................... 118
Contacteur de maintien ........................................................................................................................................................................ 119
Moteur ...............................................................................................................................................................................................120
120 V c.a. - neutre ................................................................................................................................................................................ 110
Art01876
5
L1
L2
P1
5
OVERLAY/REVÊTRMENT
DISPLAY BOARD/
CARTE D’AFFICHAGE
POWER BOARD/ PANNEAU D’ALIMENTATION
+12VDC/VCD
4
P2
T1
5 AMP
AC_HT_HI_2
LIMIT_IN
LIMIT_OUT
AC_HT_LO
AC_HT_HI
AC_HT_LO_2
GND
12VDC
L
K
A
10
L
7
-12VDC/VCD
B
C
6 1
10
1
GND
GND
12V
12V
HTR_GND
DC_HTR
M
30 AMP
D
E
3
2
5
1
1
1
H
G
I
2
3
J
6
1
8 AMP
F2
F1
*
F1
*
*
F
P
