Norcold N64X - Schéma de Câblage Et Schéma Électrique de la Machine À Glaçons (Modèle N843-IM)

Manuel d’utilisation 23
Art01500
109
110
111
114
115
N
G
L
44
GRN / VERT
BRN / BRUN
WHT / BLANC
BLK / NOIR
NEUTRAL (RIBBED) /
NEUTRE (À NERVURES)
WHT / BLANC
HOT(SMOOTH)/
CHAUD (PLAT)
GRN / VERT
109
114
116
120
119
96
118
44
117
110
111
109
114
116
120
119
96
118
44
117
110
Art01016
109
49
111
112
113
44
114
115
L
N

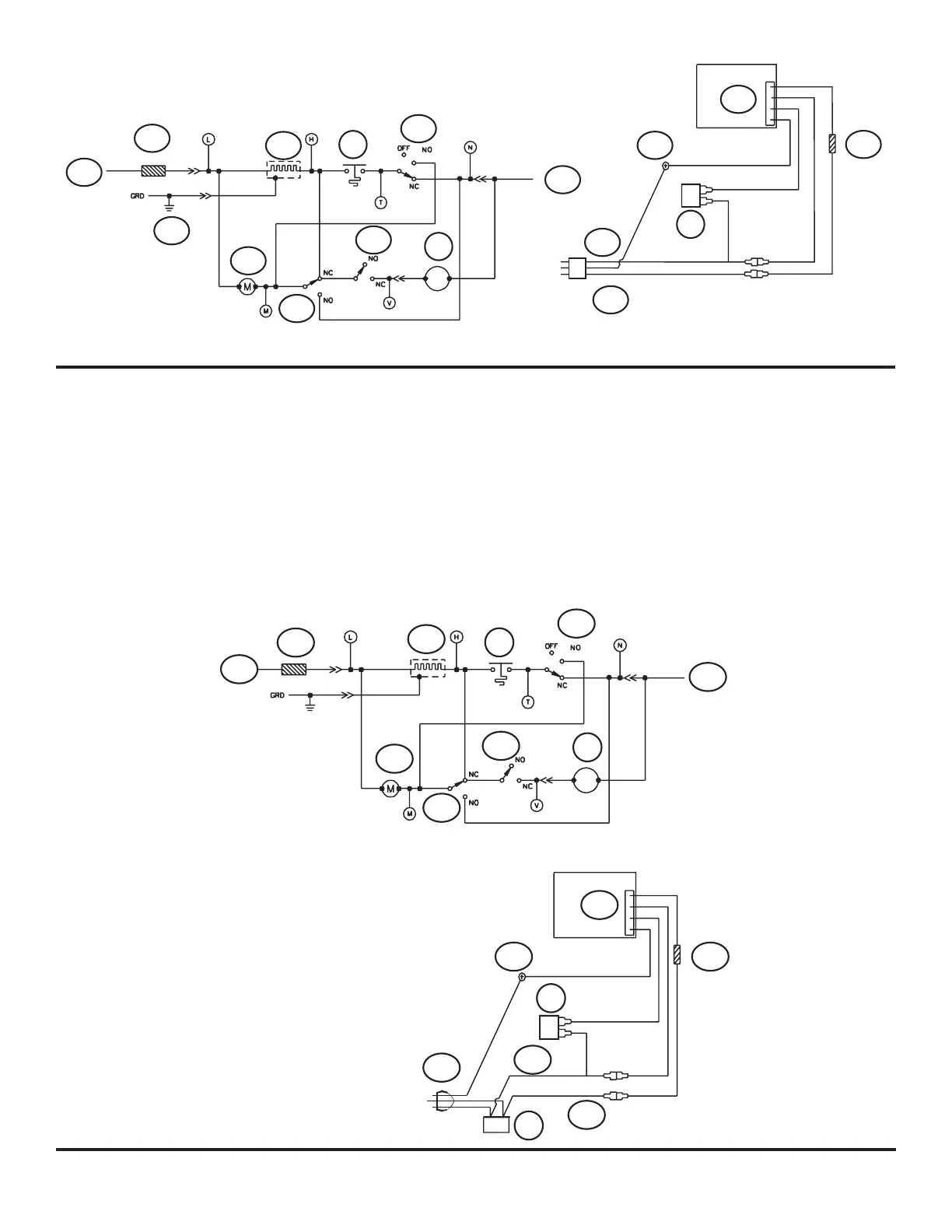

Désignation des repères du schéma de câblage et du schéma électrique de la machine à glaçons Art01016 :
120 V c.a. chaud...................................................................................................................................................................................109
120 V c.a. neutre .................................................................................................................................................................................. 110
Vis de mise à la terre ............................................................................................................................................................................ 111
Fusible thermique ................................................................................................................................................................................. 114
Électrovalve d’eau ..................................................................................................................................................................................44
Machine à glaçons................................................................................................................................................................................ 115
Dispositif de chauffage, moule .............................................................................................................................................................116
Thermostat .............................................................................................................................................................................................96
Contacteur d’arrêt ................................................................................................................................................................................. 117
Contacteur de remplissage................................................................................................................................................................... 118
Contacteur de maintien ........................................................................................................................................................................ 119
Moteur ...............................................................................................................................................................................................120
Schéma de câblage et schéma électrique de la machine à glaçons (modèle N843-IM)
