4
Före montering
Packa först upp aggregatet och kontrollera att det inte finns några skador. Använd inte apparaten
om den är skadad. Om det finns skador, kontaktar du transportföretaget och ser till att skadan
antecknas på leveranssedeln. Kontrollera att du har fått alla delar som finns med i listan längst
bak i denna installations- och användarhandbok. Kontakta leverantören om det finns skador eller
om någonting saknas.
Se till att väggöppningen har rätt mått för aggregatet och att den är placerad med rätt avstånd till
taket (se avsnittet 0nWWRFKWHNQLVNDVSHFLÀNDWLRQHU). Samtidigt bör aggregatet placeras så högt
som möjligt på väggen för att jämnast möjliga temperatur ska uppnås i kylrummet. Kall luft blåses
rakt ut från baksidan av den kalla delen. Avståndet mellan väggarna inne i kylrummet måste vara
minst 1 000 mm för att den kalla luften inte ska stanna kring aggregatet. Aggregatet bör heller
inte placeras mittemot dörren, eftersom detta kan leda till att kondens bildas kring de omgivande
magnetlisterna. Aggregatet får inte placeras över en värmekälla.
Om sladden inte är tillräckligt lång, måste en elektriker installera en jordad kontakt (min. 10 A)
nära aggregatet. Låt aldrig aggregatet vara permanent anslutet till en förlängningssladd.
Gemensam monteringsanvisning
1. Fäst den breda skumplasttejpen nedtill i väggöppningen med klistret nedåt.
2. Skjut in kylaggregatet i väggöppningen från kylrummets utsida tills det tar stopp mot kanten.
Aggregatet placeras i mitten av väggöppningen och skruvas fast i väggen med de fyra
medföljande skruvarna. Skruva i skruvarna tills gummilisten pressas lätt mot väggen.
3. Skruva sedan fast frontpanelen med fyra skruvar.
4. I mellanrummet mellan kylaggregatet och väggöppningen isolerar du från kylrumssidan. Alla
sidor av aggregatet måste isoleras! OBS! Får inte fyllas med skum.
5. Fäst D-listen runt aggregatet så att trälisterna trycks mot D-listen och inte själva aggregatet.
Detta är viktigt för att eventuella vibrationer inte ska överföras till väggkonstruktionen. Skär till
listerna runt aggregatet, tryck lätt mot D-listen och nubba fast mot väggen.

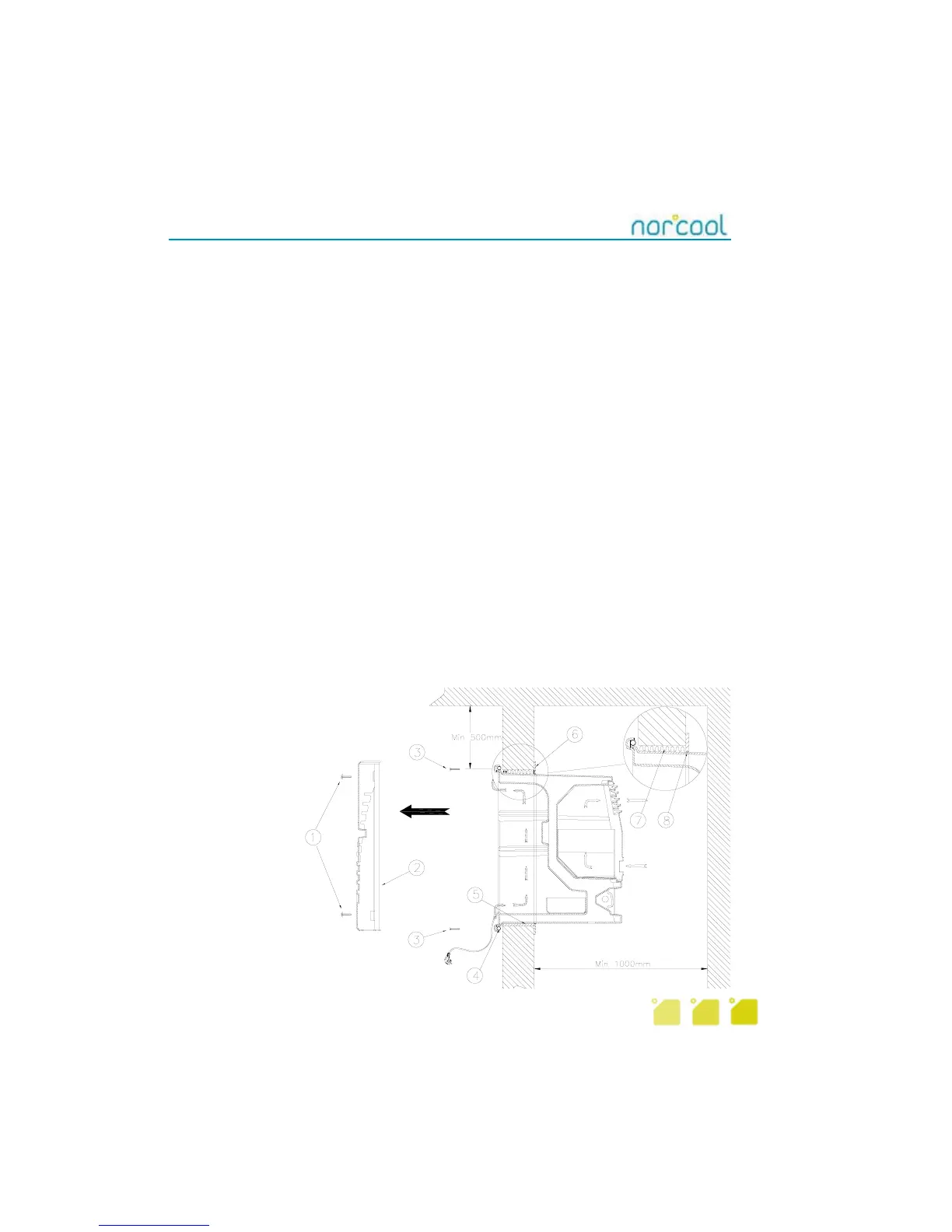

1. 4 st. skruvar till frontpanelen
2. Frontpanel
3. Skruvar för att fästa aggregat på väggen
4. Gummilist på fläns
5. Bred skumplasttejp
6. Trälister
7. Isolering
8. D-list
Cu-350
Fig 2
