6
• El montaje deberá ser realizado por dos personas.
• Coloque todas las piezas en un área despejada
y quite el material de empaque. No descarte el
materialdeempaquehastaquehayanalizado
con los pasos del montaje.
• Las partes del lado izquierdo están marcadas con
“L” o “Left” y las partes del lado derecho están
marcadas con “R” o “Right”.
• Paraidenticarlaspiezaspequeñas,veala
página 5.
• Además de la(s) herramienta(s) incluida(s),
para el montaje se necesitan las siguientes
herramientas:
un destornillador estrella
un mazo de goma
El montaje puede ser más fácil si tiene su propio
juego de llaves. Para evitar dañar las piezas, no
utilice herramientas eléctricas.
MONTAJE

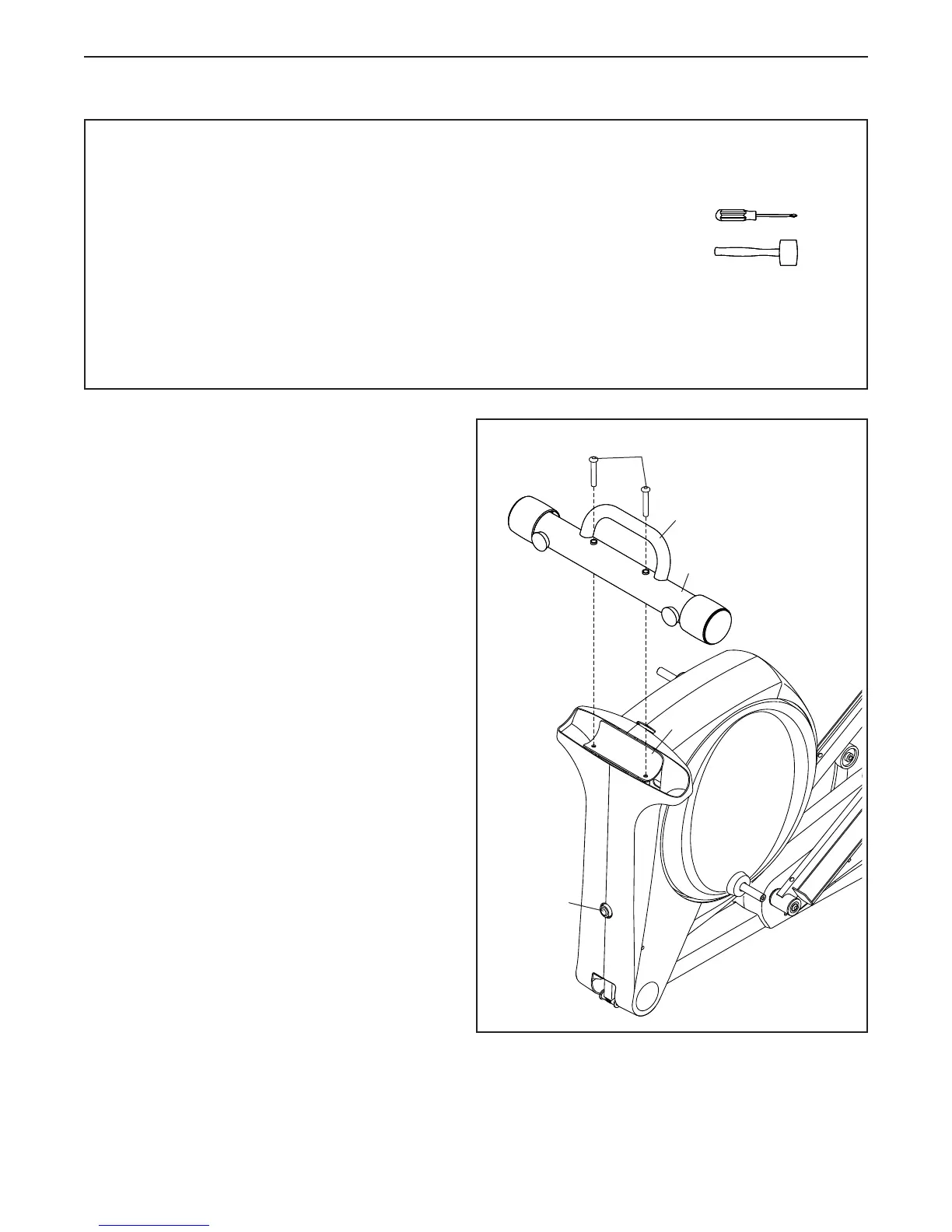

1. Oriente el Estabilizador Trasero (4) tal como se
indica.
Conecte el Estabilizador Trasero (4) a la
Armadura Plegable (2) con dos Tornillos M10 x
95mm (100).
A continuación, sujete el manubrio del
Estabilizador Trasero (4), presione el Botón del
Pasador (67), y baje el Estabilizador Trasero y la
Armadura Plegable (2) hasta el suelo.
1
100
Manubrio
4
2
67
