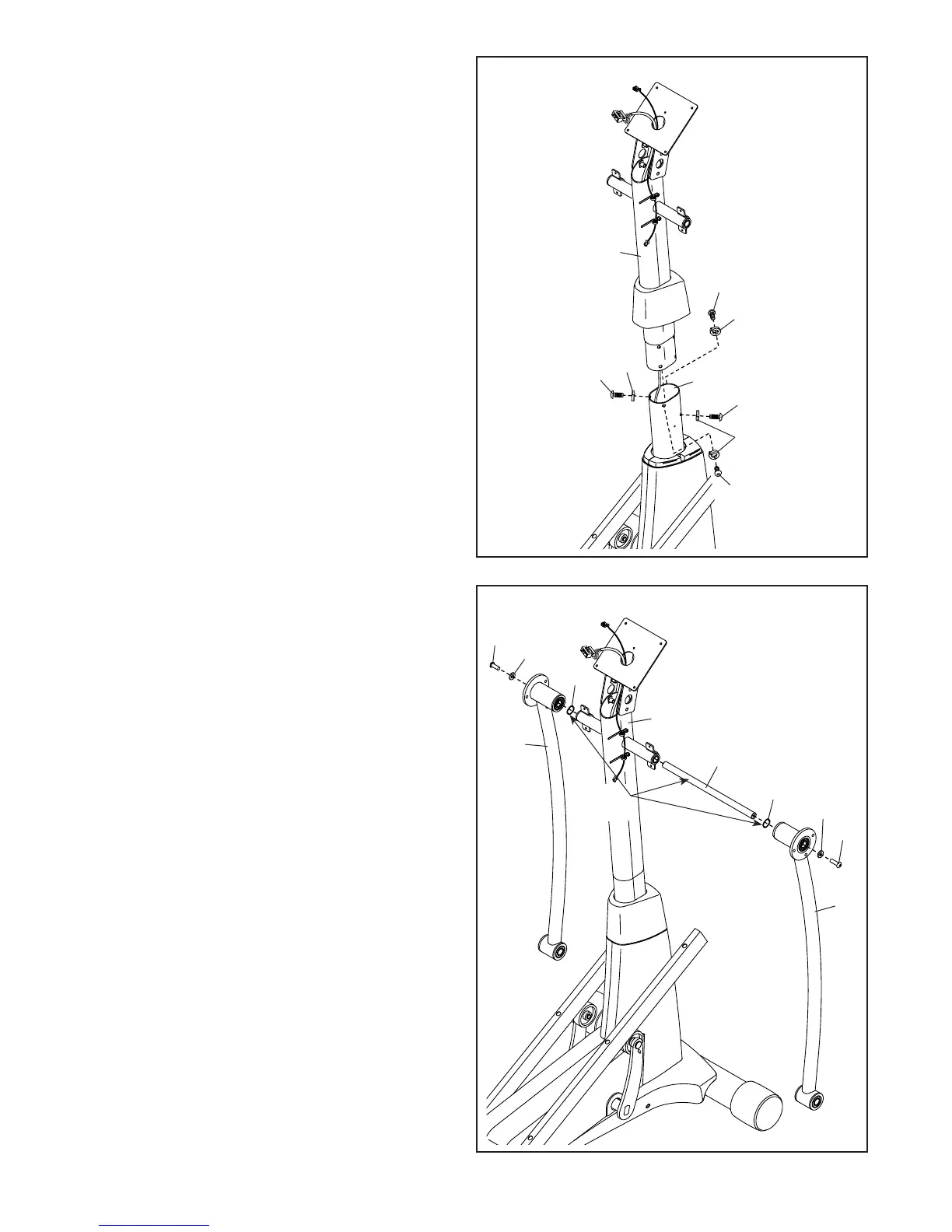

5. Utilizando una bolsa de plástico pequeña para
mantener sus dedos limpios, aplique una capa
de la grasa suministrada en el Eje del Montante
Vertical (48) y en dos Arandelas Ondulatorias
(118).
Inserte el Eje del Montante Vertical (48) a través
del Montante Vertical (5) y luego céntrelo. Luego
deslice una Arandela Ondulatoria (118) por cada
extremo del Eje del Montante Vertical.
A continuación, identifique las Patas Derecha e
Izquierda (6, 7) y oriéntelas como se muestra.
Deslice las Patas Derecha e Izquierda (6, 7) a
través del Eje del Montante Vertical (48).
Luego apriete un Tornillo M8 x 16mm (102) y
una Arandela M8 (95) en cada extremo del Eje
del Montante Vertical (48) al mismo tiempo.
95
95
48
7
5
6
118
118
102
102
Evite pellizcar el
Cable Principal
(60)
4. Clave: Evite pellizcar el Cable Principal (60).
Inserte el Montante Vertical (5) dentro de la
Armadura Principal (1).
Conecte el Montante Vertical (5) con cuatro
Tornillos M8 x 16mm (102) y cuatro Arandelas
Divididas M8 (103). No apriete aún los
Tornillos. Los apretará al final del paso 11.
102
102
102
102
103
103
103
5
1
Grasa
