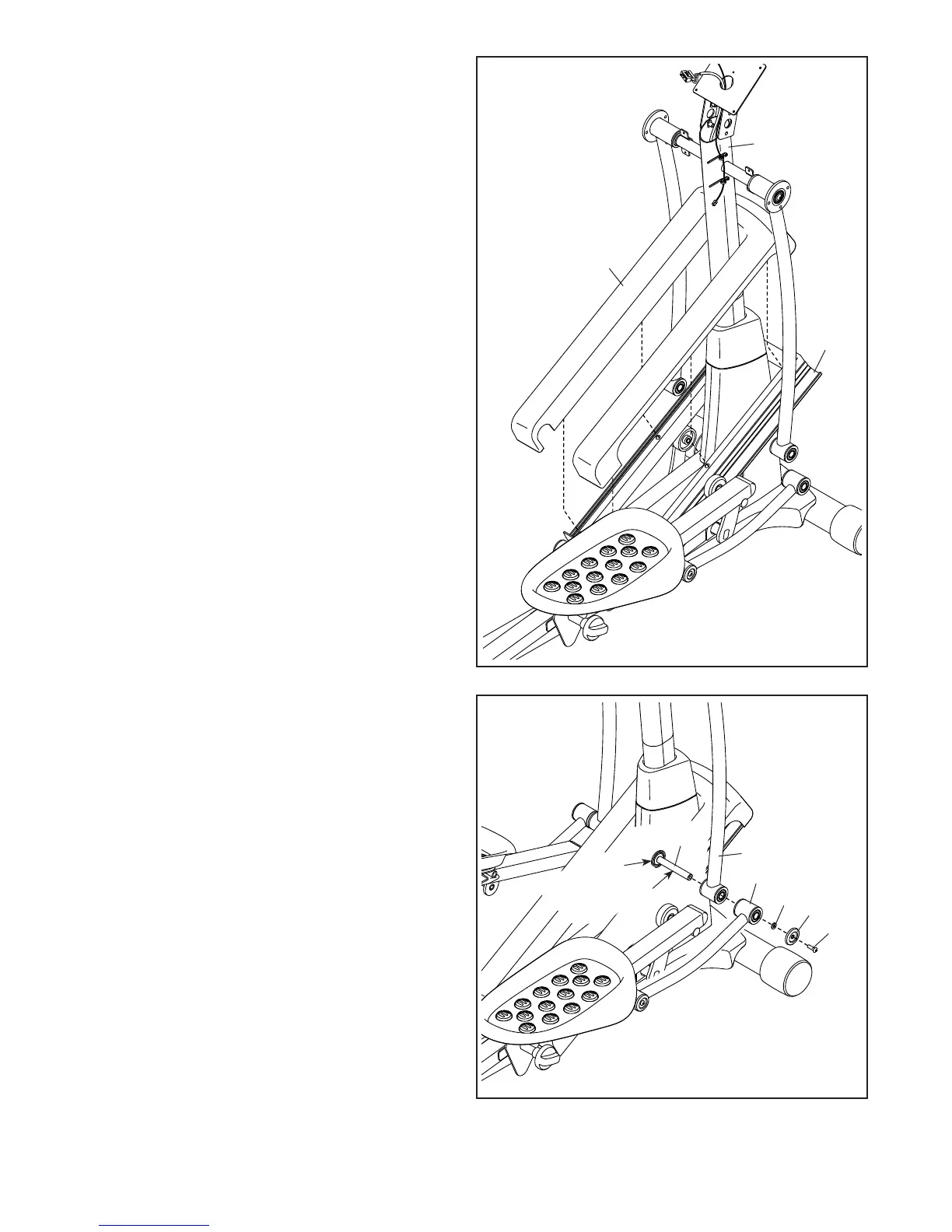

9. Legen Sie die Rampenabdeckung (131) um den
Pfosten (5), wie angezeigt.
Drücken Sie die Halterungen (nicht abgebildet)
auf der Unterseite der Rampenabdeckung (131)
in die Rampe (130) hinein.
5
131
130
6
43
95
56
10. Geben Sie etwas Schmierfett auf eine
Verbindungsarmachse (114).
Schieben Sie die Verbindungsarmachse
(114) von der angedeuteten Seite in das
rechte Oberkörperbein (6) und den rechten
Verbindungsarm (43) hinein.
Stecken Sie einen Sechskantschlüssel
in die M8 x 35mm Schraube (149) an der
Verbindungsarmachse (114).
Mit einem zweiten Sechskantschlüssel ziehen
Sie nun eine weitere M8 x 35mm Schraube
(149), eine kleine Achsenabdeckung (56)
und eine M8 Scheibe (95) am anderen Ende
der Verbindungsarmachse (114) fest. Tipp:
Vermeiden Sie ein Beschädigen der kleinen
Achsenabdeckung beim Festziehen der
Schraube.
Wiederholen Sie diesen Schritt auf der
anderen Seite des Ellipsentrainers.
10
114
149
Schmiermittel
149
