6
• Zur Montage braucht man zwei Personen.
• Legen Sie alle Teile an einen freigemachten Ort
und entfernen Sie die Verpackungsmaterialien.
Werfen Sie die Verpackungsmaterialien nicht weg,
bis Sie alle Montageschritte vollendet haben.
• DielinkenTeilesindmiteinem„L“oder„Links“
markiert;dierechtenTeilesindmiteinem„R“oder
„Rechts“markiert.
• ZurIdentizierungderkleinenTeile,sieheSeite5.
• Zur Montage werden, außer der mitgelieferten
Werkzeuge, auch die folgenden Werkzeuge
benötigt:
ein Kreuzschlitzschraubendreher
ein Gummihammer
Die Montage wird erleichtert, wenn man einen
Schlüsselsatz besitzt. Um Beschädigungen
von Teilen zu vermeiden, benutzen Sie keine
Elektrowerkzeuge.
MONTAGE

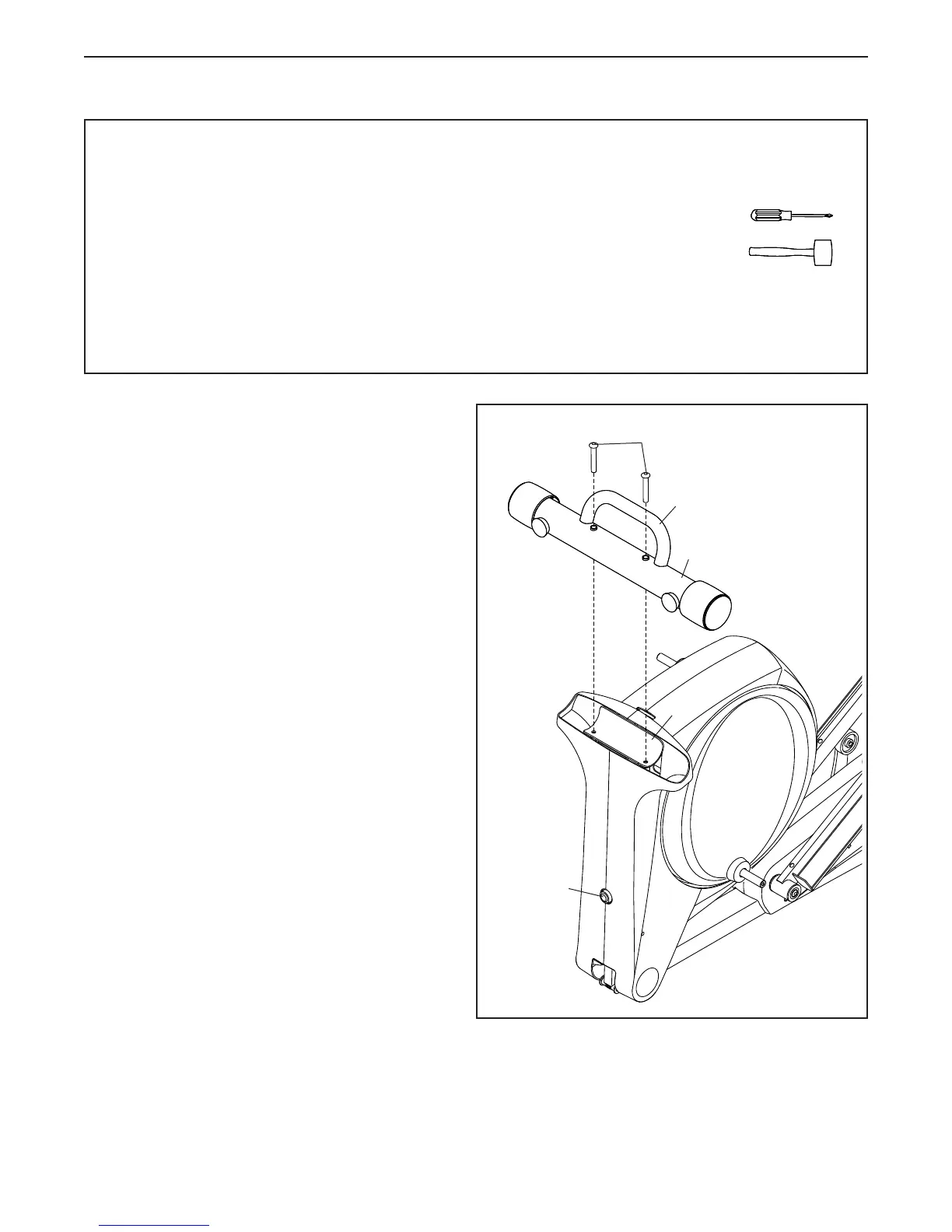

1. Richten Sie die hintere Stützstange (4) wie
abgebildet aus.
Befestigen Sie die hintere Stützstange (4)
mit zwei M10 x 95mm Schrauben (100) am
Klapprahmen (2).
Halten Sie nun den Griff an die hin-
tere Stützstange (4) hin, drücken Sie den
Absperrknopf (67) herunter und lassen Sie die
hintere Stützstange und den Klapprahmen (2)
soweit herunter, dass sie am Boden liegen.
1
100
Griff
4
2
67
