9

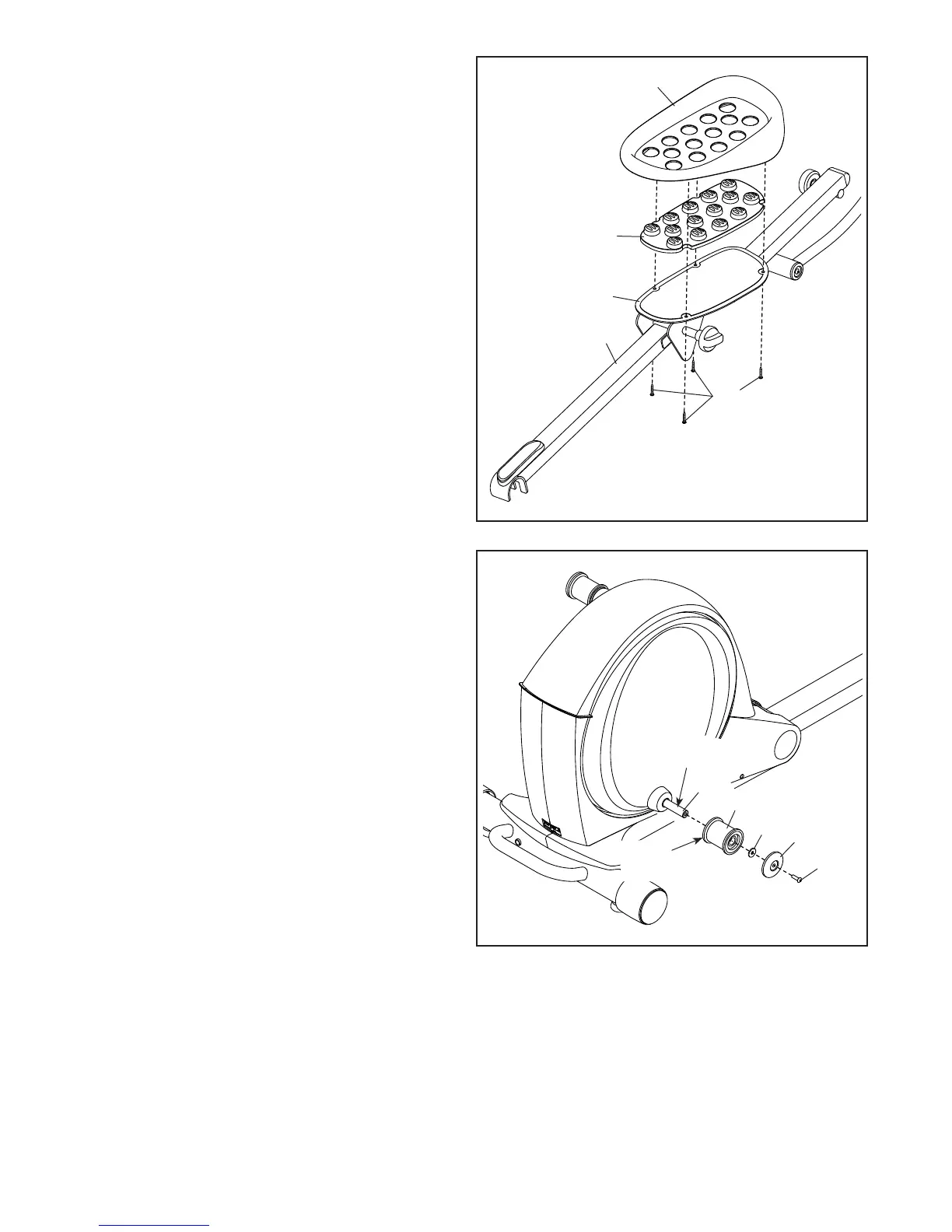

7. Geben Sie etwas Schmierfett auf die Achse des
rechten Kurbelarms (39).
Richten Sie eine Pedalschienenmanschette
(46) so aus, dass die flache Seite dem
Ellipsentrainer gegenüberliegt. Schieben Sie
die Pedalschienenmanschette auf die Achse am
rechten Kurbelarm (39) auf.
Befestigen Sie die Pedalschienenmanschette
(46) mit einer M8 x 25mm Schraube (121),
einer großen Achsenabdeckung (113) und einer
M8 Scheibe (95). Tipp: Vermeiden Sie ein
Beschädigen der großen Achsenabdeckung
beim Festziehen der Schraube.
Wiederholen Sie diesen Schritt auf der
anderen Seite des Ellipsentrainers.
7
95
113
121
6. Finden Sie das rechte Pedal (14), die rechte
Pedalarmeinlage (117) und die rechte
Pedalschiene (12) und richten Sie diese so aus,
wie angedeutet.
Befestigen Sie das rechte Pedal (14) und die
rechte Pedaleinlage (117) mit vier M6 x 12mm
Schrauben (146) an der rechten Pedalplatte
(80). Tipp: Dabei kann man die rechte
Pedalplatte hochheben, um diesen Vorgang
zu erleichtern.
Befestigen Sie das linke Pedal (nicht abge-
bildet) und die linke Pedaleinlage (nicht
abgebildet) auf die gleiche Weise an der
linken Pedalplatte (nicht abgebildet).
6
146
117
80
14
12
Schmiermittel
39
46
Flache
Seite
