13

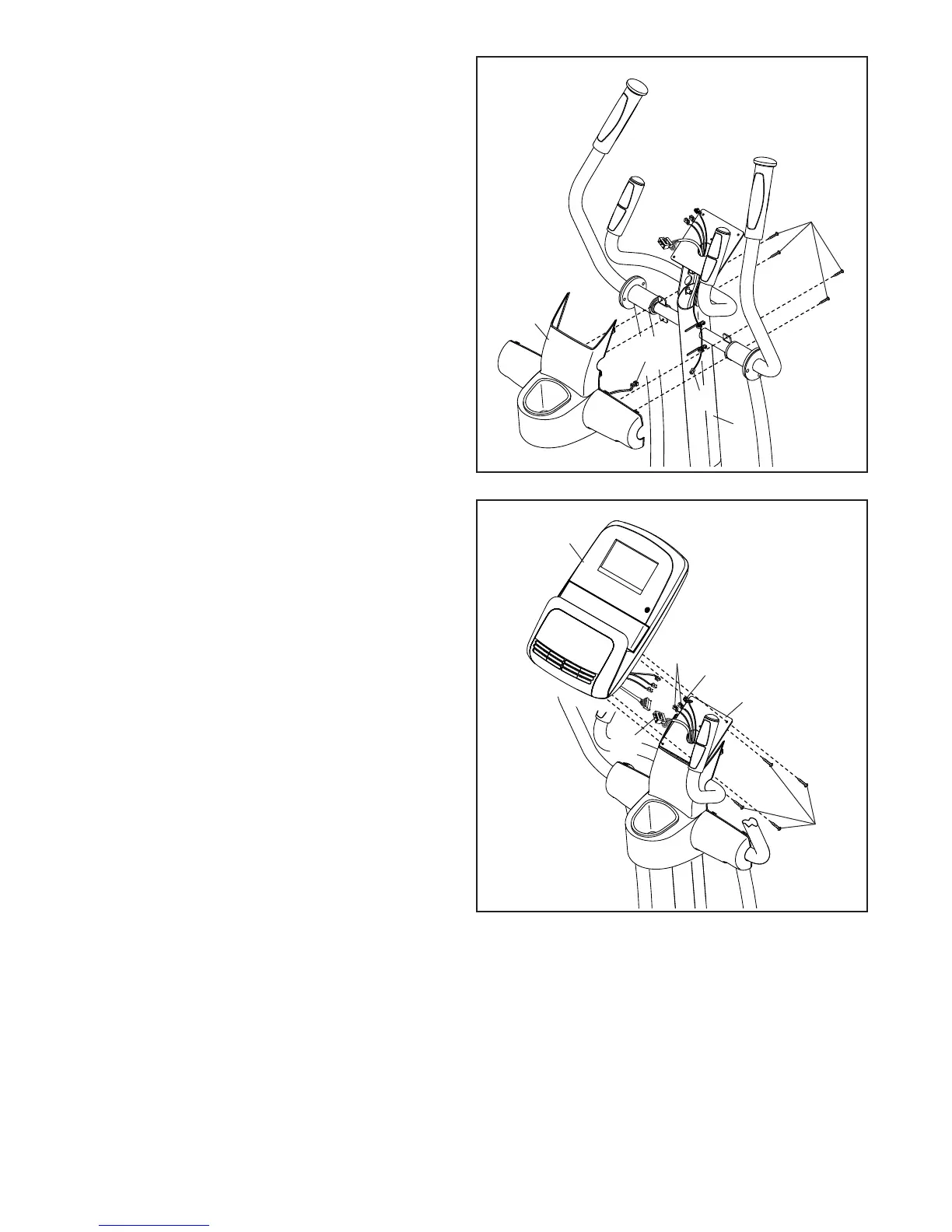

13. Reggere il Copri Montante Posteriore (25) vicino
al Montante (5) come indicato.
Collegare il cavo ricevitore (A) sul Copri
Montante Posteriore (25) al Cavo di Prolunga
Ricevitore (59).
Suggerimento: prestare attenzione a non
pizzicare i cavi. Fissare il Copri Montante
Posteriore (25) al Montante (5) con quattro Viti
M4 x 19mm (125).
13
14. Slegare e gettare la fascetta cavo fissata al
Cavo Principale (60).
Mentre una seconda persona regge la Consolle
(33) vicino al Montante (5), collegare i cavi
sulla Consolle al Cavo Principale (60), al
Cavo di Prolunga Ricevitore (59) e ai Cavi del
Cardiofrequenzimetro (105).
Inserire il cavo in eccesso verso il basso nel
Montante (5) o verso l’alto nella Consolle (33).
Suggerimento: prestare attenzione a non
pizzicare i cavi. Fissare la Consolle (33) al
Montante (5) con quattro Viti M4 x 19mm (125).
5
33
105
59
125
14
125
25
5
60
Prestare attenzione
a non pizzicare i
cavi
Prestare attenzione
a non pizzicare i
cavi
A
59
