6
• Il montaggio richiede la presenza di due persone.
• Posizionare tutti i pezzi in uno spazio libero ed
eliminare gli imballaggi. Non gettare il materiale
d’imballaggionoalcompletamentodellefasidi
montaggio.
• I pezzi che vanno a sinistra sono contrassegnati
da una “L” o “Left,” mentre quelli che vanno a des-
tra sono contrassegnati da una “R” o “Right.”
• Peridenticareipezzipiccoli,vederepagina5.
• Oltre agli utensili in dotazione, per il montaggio
sono necessari:
un cacciavite Phillips
un mazzuolo in gomma
Il montaggio risulterà più semplice se si dispone
diunsetdichiavi.Alnedievitaredanniai
componenti, non utilizzare strumenti alimentati
elettricamente.
MONTAGGIO

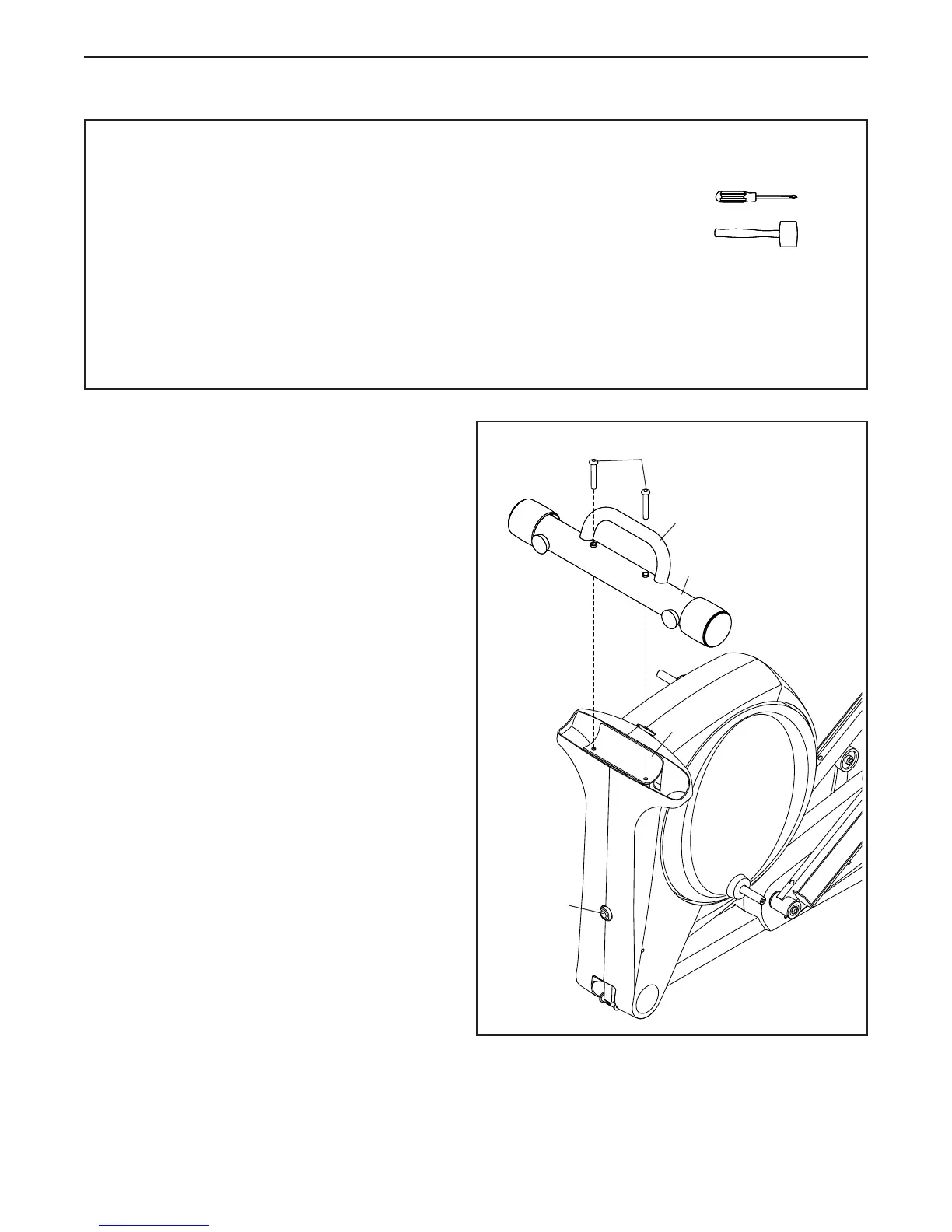

1. Orientare lo Stabilizzatore Posteriore (4) come
indicato.
Fissare lo Stabilizzatore Posteriore (4) al Telaio
Pieghevole (2) con due Viti M10 x 95mm (100).
Quindi, reggere la maniglia dello Stabilizzatore
Posteriore (4), premere il Pulsante Chiusura
a Scatto (67) e abbassare lo Stabilizzatore
Posteriore e il Telaio Pieghevole (2) sul
pavimento.
1
100
Maniglia
4
2
67
