28

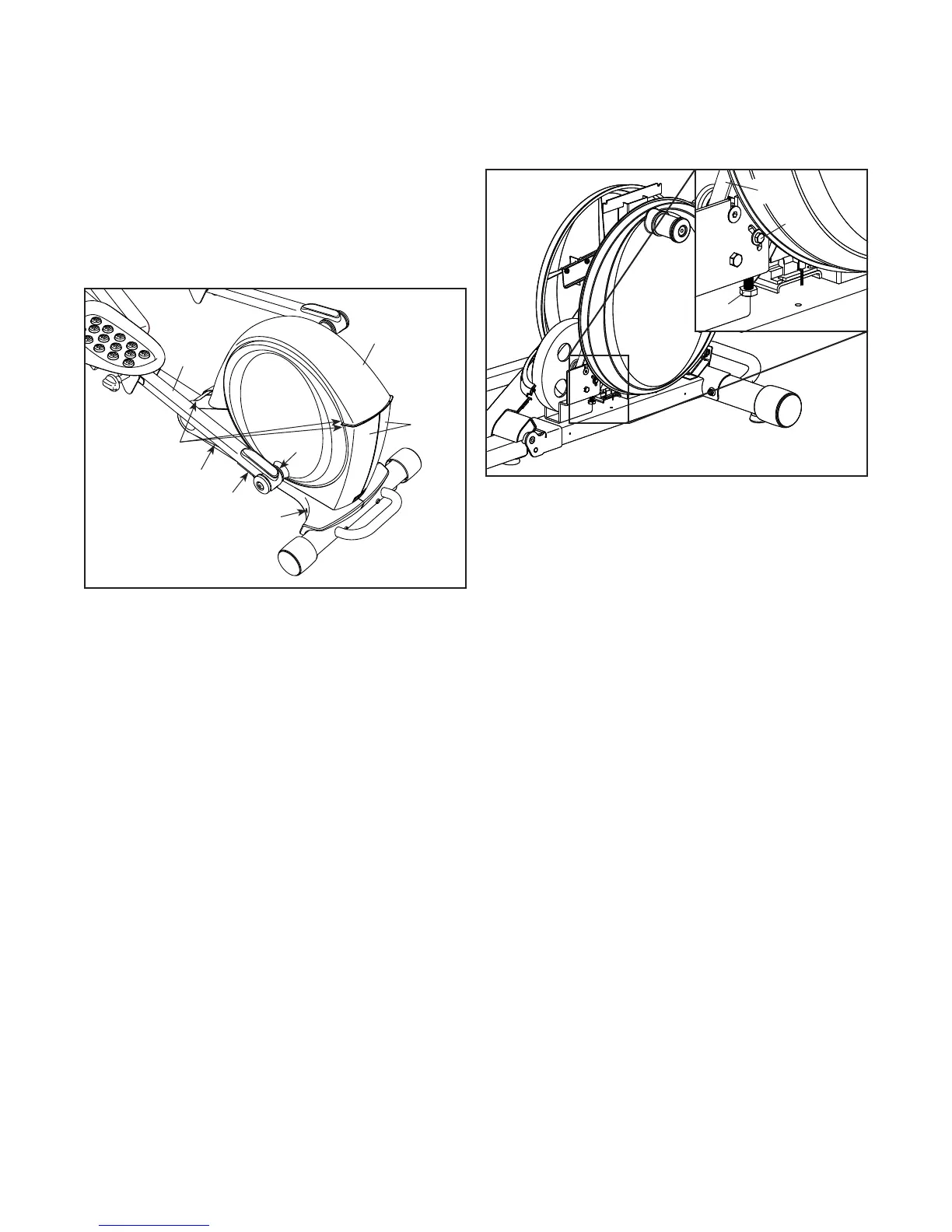

REGOLAZIONE DELLA CINGHIA DI TRASMISSIONE
Nel caso i pedali slittassero mentre si sta pedalando,
anche se la resistenza è al massimo, significa che è
necessario regolare la cinghia di trasmissione.
Per regolare la cinghia di trasmissione scollegare
prima di tutto il cavo di alimentazione. Aiutandosi
con un cacciavite piatto, rilasciare le linguette presenti
sul Pannello di Accesso (20) e fare leva verso l’alto per
togliere il Pannello di Accesso dall’ellittico.
Quindi sollevare la Chiusura a Scatto (50) sotto al
Braccio Pedale Sinistro (13) e togliere il Braccio Pedale
Sinistro dal Manicotto Braccio Pedale (46) sinistro.
In seguito rimuovere le Viti a Testa Tonda M4 x 16mm
(112) e le Viti M4 x 42mm (88) dai Pannelli Destro
e Sinistro (18, 19). (Nota: non tutte le Viti sono raf-
figurate. Attenzione a posizionare le Viti nelle sedi
adeguate facendo attenzione alla loro dimensione.) Poi
togliere il Pannello Sinistro.
Allentare la Vite Perno (97). Serrare la Vite di
Regolazione Cinghia (85) fino a quando la Cinghia di
Trasmissione (38) sarà completamente tesa. Quando
la Cinghia di Trasmissione è tesa, serrare la Vite
Perno.
Una volta terminato, rimontare il pannello sinistro,
il braccio pedale sinistro e il pannello di accesso.
Collegare poi il cavo di alimentazione.
88
88
112
13
50
46
20
38
97
85
18, 19
97
85
38
