• Para a montagem são necessárias duas pessoas.
• Coloque todas as peças numa área desimpedida
e retire os materiais de embalagem. Não descarte
os materiais de embalagem até terminar todos os
passos da montagem.
• As partes esquerdas estão marcadas com “L” ou
“Left” e as partes direitas com “R” ou “Right.”
• Paraidenticarpeçaspequenas,consultea
página 5.
• Para além da(s) ferramenta(s) incluída(s), para
a montagem são necessárias as seguintes
ferramentas:
uma chave de fendas Phillips
um maço de borracha
A montagem poderá ser mais fácil se tiver um
jogodechaves.Paraevitardanicarpeças,não
utilize ferramentas elétricas.
MONTAGEM

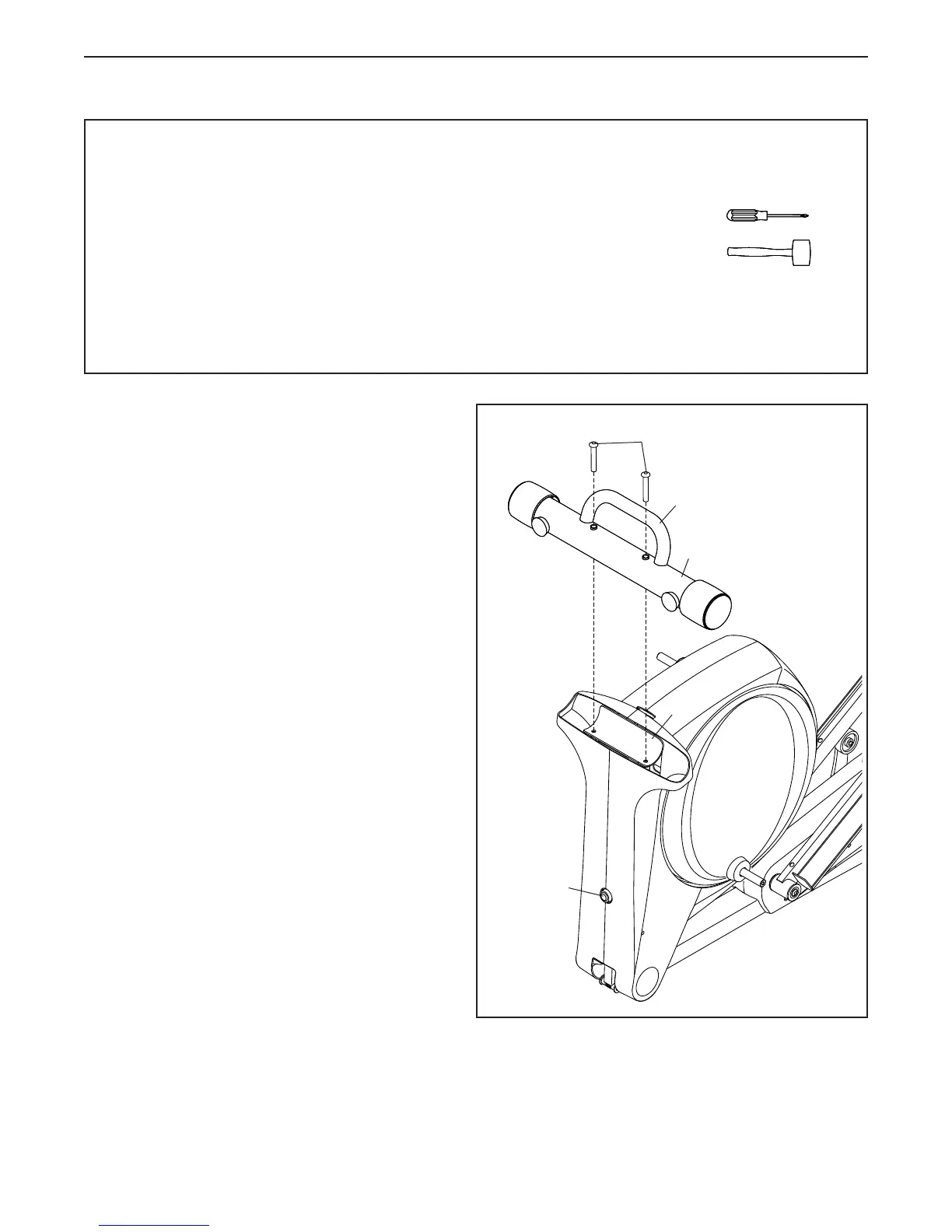

1. Oriente o Estabilizador Traseiro (4) conforme
indicado.
Fixe o Estabilizador Traseiro (4) à Estrutura
Dobrável (2) com dois Parafusos M10 x 95mm
(100).
Em seguida, segure a asa do Estabilizador
Traseiro (4), prima o Botão de Bloqueio (67)
e baixe o Estabilizador Traseiro e a Estrutura
Dobrável (2) até ao chão.
1
100
Asa
4
2
67
