6
2
• L’assemblage requiert la participation de deux
personnes.
• Placez toutes les pièces sur un espace dégagé
et retirez tout le matériel d'emballage. Ne jetez
pas le matériel d'emballage avant d'avoir terminé
toutes les étapes de l'assemblage.
•
Les pièces portant l'indication « L » ou « Left »
font référence au côté gauche de l'appareil, et les
pièces portant l'indication « R » ou « Right » font
référence au côté droit.
• Pouridentierlespetitespièces,référez-vousàla
page 5.
• En plus du ou des outils inclus, l’assemblage
requiert les outils suivants :
un tournevis à pointe cruciforme
un maillet en caoutchouc
Un jeu de clés peut faciliter l'assemblage. Pour
éviter d'abîmer les pièces, n'utilisez pas d'outils
électriques.
1
6
104
105

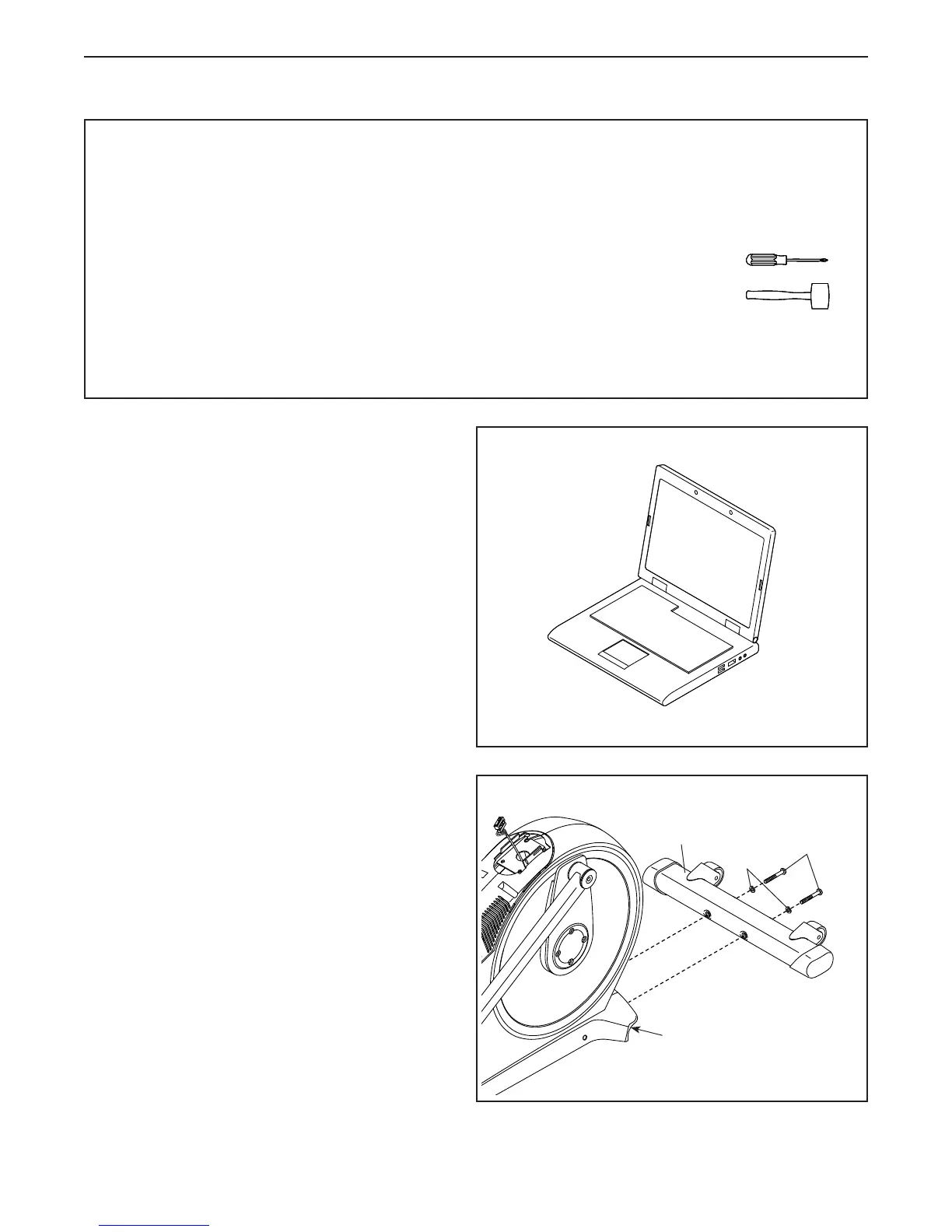

2. Avec l'aide d'une autre personne, placez un mor-
ceau du carton d'emballage (non illustré) sous la
partie avant du Cadre (1). Demandez à l'autre
personne de tenir le Cadre pour l’empêcher
de tomber pendant que vous effectuez cette
étape.
Attachez le Stabilisateur Avant (6) sur le Cadre
(1) à l'aide de deux Vis M10 x 122mm (104) et
deux Rondelles Fendues M10 (105).
Retirez le morceau de carton placé sous la par-
tie avant du Cadre (1).
1. Allez sur le site Internet www.iconsupport.eu
depuis votre ordinateur pour enregistrer votre
appareil.
• activezvotregarantie
• gagnezdutempssivousavezbesoinde
contacter le Service à la Clientèle plus tard
• pournouspermettredevousinformerdes
mises à jours et des offres
Remarque : si vous n'avez pas d'accès Internet,
appelez le Service à la Clientèle (voir la cou-
verture avant du manuel) pour enregistrer votre
appareil.
1
ASSEMBLAGE
