9
7

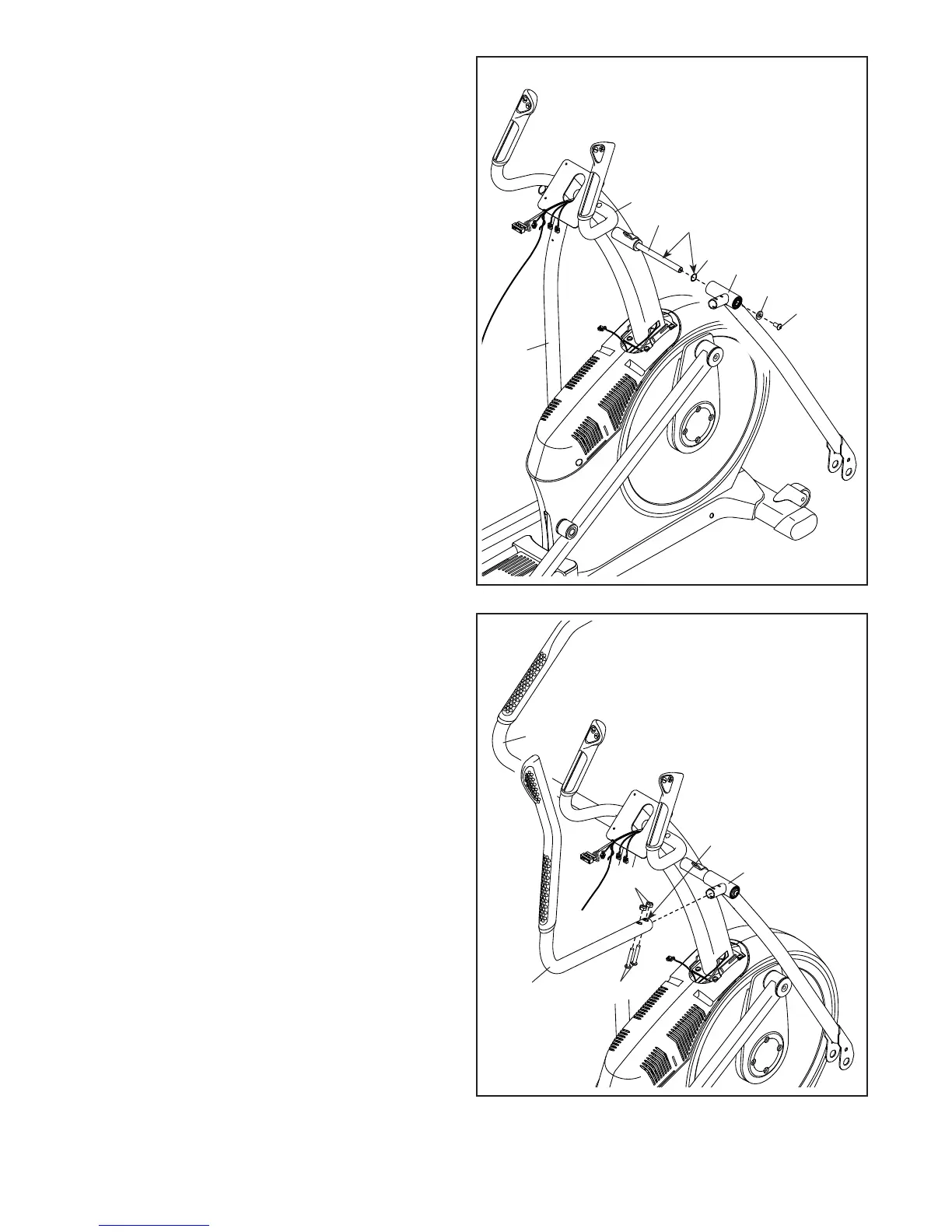

7. À l’aide d’un sac en plastique pour protéger vos
doigts, appliquez un couche de la graisse incluse
sur l'Essieu de Pivot (35) et sur deux Rondelles
Ondulées 16mm (54).
Insérez l'Essieu de Pivot (35) dans le Montant
(4) et centrez-le. Conseil : il peut s’avérer utile
d’utiliser un maillet en caoutchouc.
Identifiez la Jambe PSC Droit (60) et orientez-le
comme sur le schéma.
Glissez une Rondelle Ondulée 16mm (54) et
la Jambe PSC Droite (60) dans le côté droit de
l'Essieu de Pivot (35).
Répétez ce processus avec la Jambe PSC
Gauche (46).
Vissez une Vis M8 x 13mm (82) avec une
Rondelle M8 (97) dans chacune des extrémités
de l'Essieu de Pivot (35) en même temps.
60
54
46
82
97
35
4
Graisse
8
8. Identifiez le Bras PSC Droit (61) et orientez-le
comme sur le schéma.
Glissez le Bras PSC Droit (61) dans la Jambe
PSC Droite (60).
Attachez le Bras PSC Droit (61) à l’aide de deux
Boulons M8 x 38mm (96) et deux Écrous de
Verrouillage M8 (102). Assurez-vous que les
Écrous de Verrouillage sont bien dans les
trous hexagonaux.
Répétez cette étape avec le Bras PSC Gauche
(47).
Trous
Hexagonaux
60
61
47
96
102
