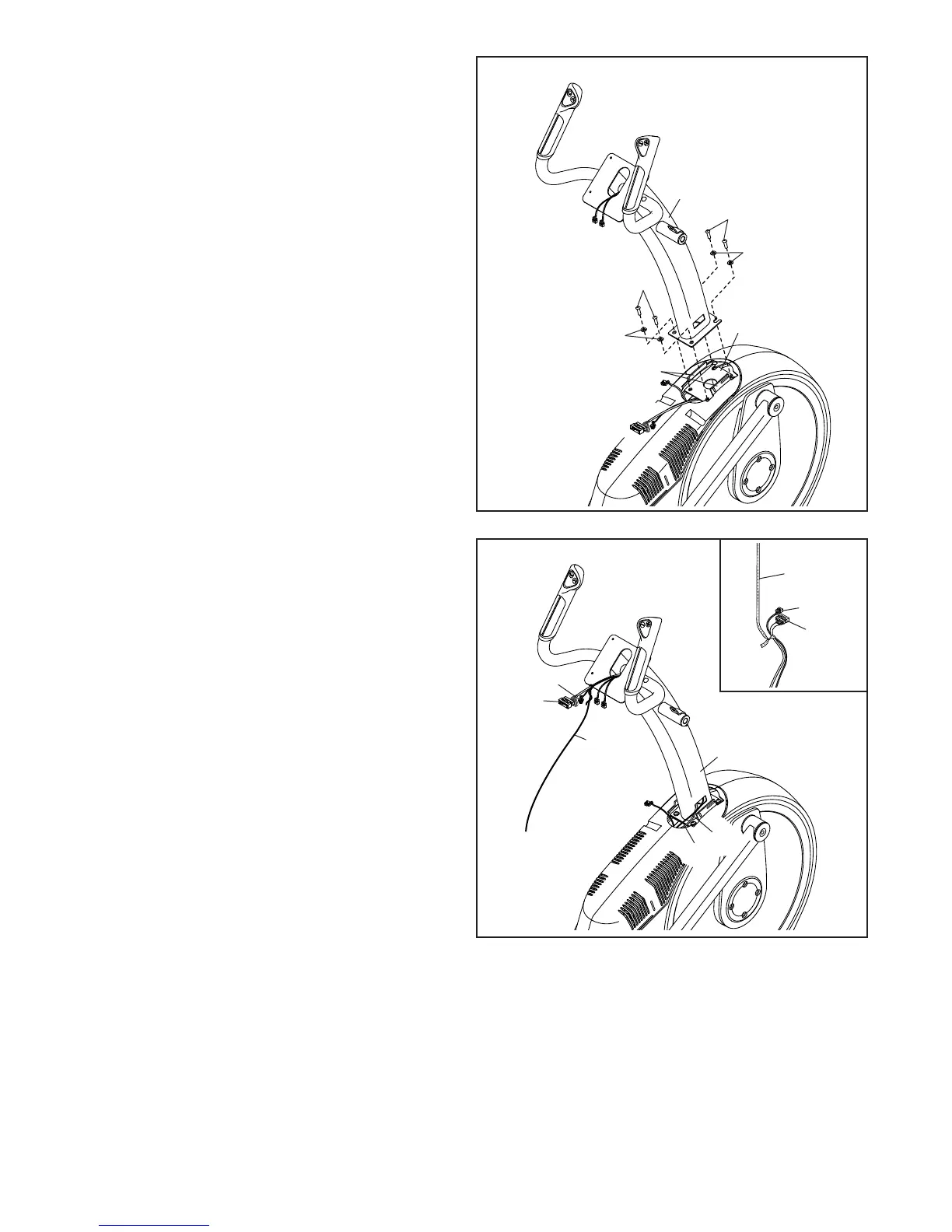

5. Suggerimento: prestare attenzione a non
pizzicare i cavi. Prestare attenzione a non
danneggiare le linguette in plastica indicate.
Posizionare il Montante (4) sul Telaio (1).
Fissare il Montante (4) con quattro Viti M10
x 25mm (99) e quattro Rondelle Grower M10
(105). Non serrare le Viti in questa fase.
Prestare attenzione
a non pizzicare i cavi
e a non danneggiare
le linguette
Linguette
4
1
105
105
99
99
6
6. Si veda il disegno nel riquadro. Localizzare
la fascetta cavo nell'estremità inferiore del
Montante (4). Fissare la fascetta cavo al Cavo
Superiore (110) e al Cavo di Prolunga Ventilatore
(146). Quindi, tirare l'estremità superiore della
fascetta cavo finché il Cavo Superiore e il Cavo
di Prolunga Ventilatore sono inseriti completa-
mente nel Montante.
Suggerimento: fissare i cavi con la fascetta
per evitare che cadano all'interno del
Montante (4).
4
110
Fascetta
Cavo
Fascetta
Cavo
110
146
146
146
110
