9
7

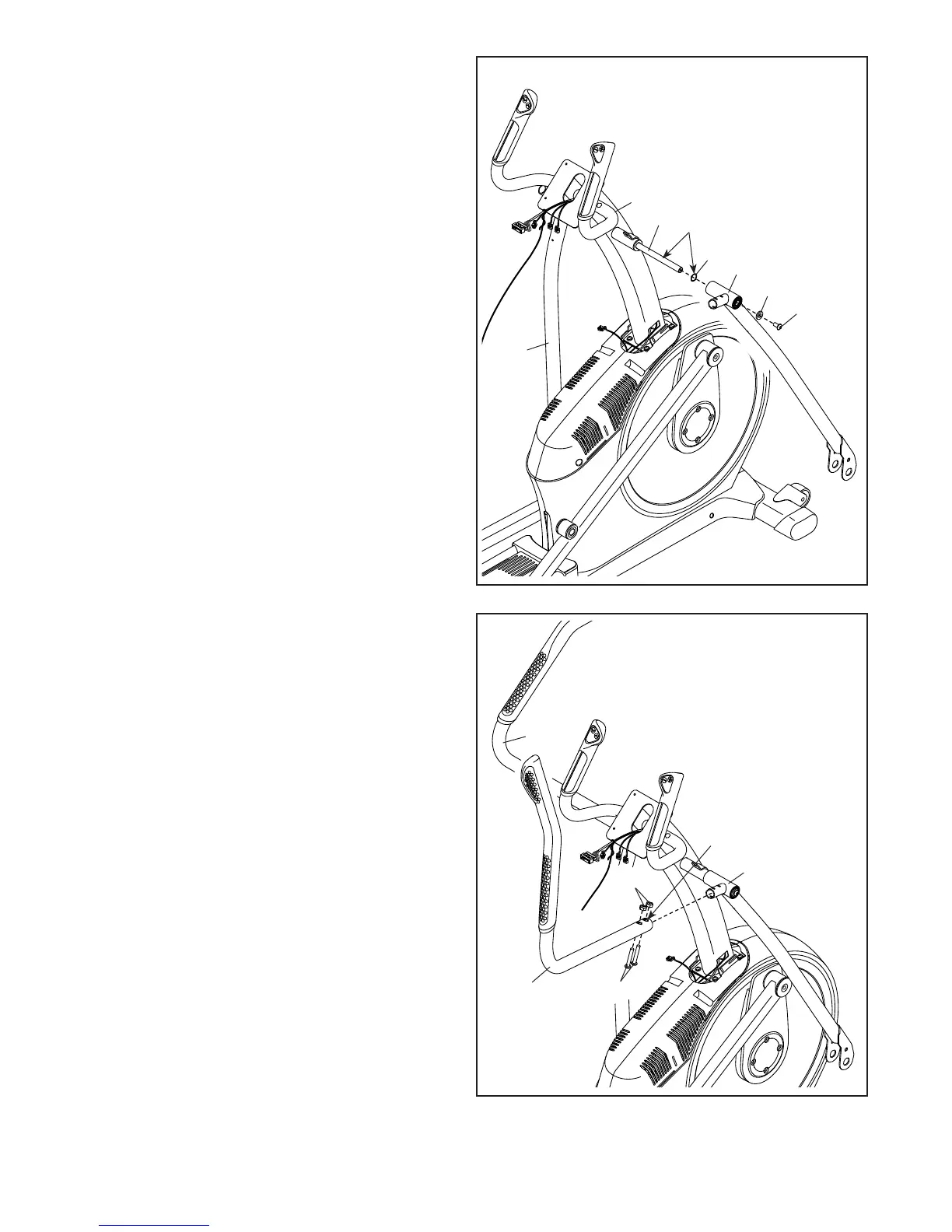

7. Applicare uno strato di lubrificante in dotazione
all'Asse Perno (35) e alle due Rondelle Ondulate
16mm (54) utilizzando una busta di plastica per
evitare di sporcarsi le dita.
Inserire l'Asse Perno (35) nel Montante (4) e
centrarlo. Suggerimento: l'uso di un mazzuolo
di gomma potrebbe agevolare l'operazione.
Individuare il Montante Manubrio Esterno Destro
(60) e orientarlo come indicato.
Inserire una Rondella Ondulata 16mm (54) e il
Montante Manubrio Esterno Destro (60) sulla
parte destra dell'Asse Perno (35).
Ripetere la procedura per il Montante
Manubrio Esterno Sinistro (46).
Serrare una Vite M8 x 13mm (82) e una
Rondella M8 (97) in ogni estremità dell'Asse
Perno (35) contemporaneamente.
60
54
46
82
97
35
4
Lubrificante
8
8. Individuare il Manubrio Esterno Destro (61) e
orientarlo come indicato.
Inserire il Manubrio Esterno Destro (61) nel
Montante Manubrio Esterno Destro (60).
Fissare il Manubrio Esterno Destro (61) con
due Bulloni M8 x 38mm (96) e due Dadi
Autobloccanti M8 (102). Assicurarsi che i
Dadi Autobloccanti siano inseriti nei fori
esagonali.
Ripetere questa operazione per il Manubrio
Esterno Sinistro (47).
Fori
Esagonali
60
61
47
96
102
