5

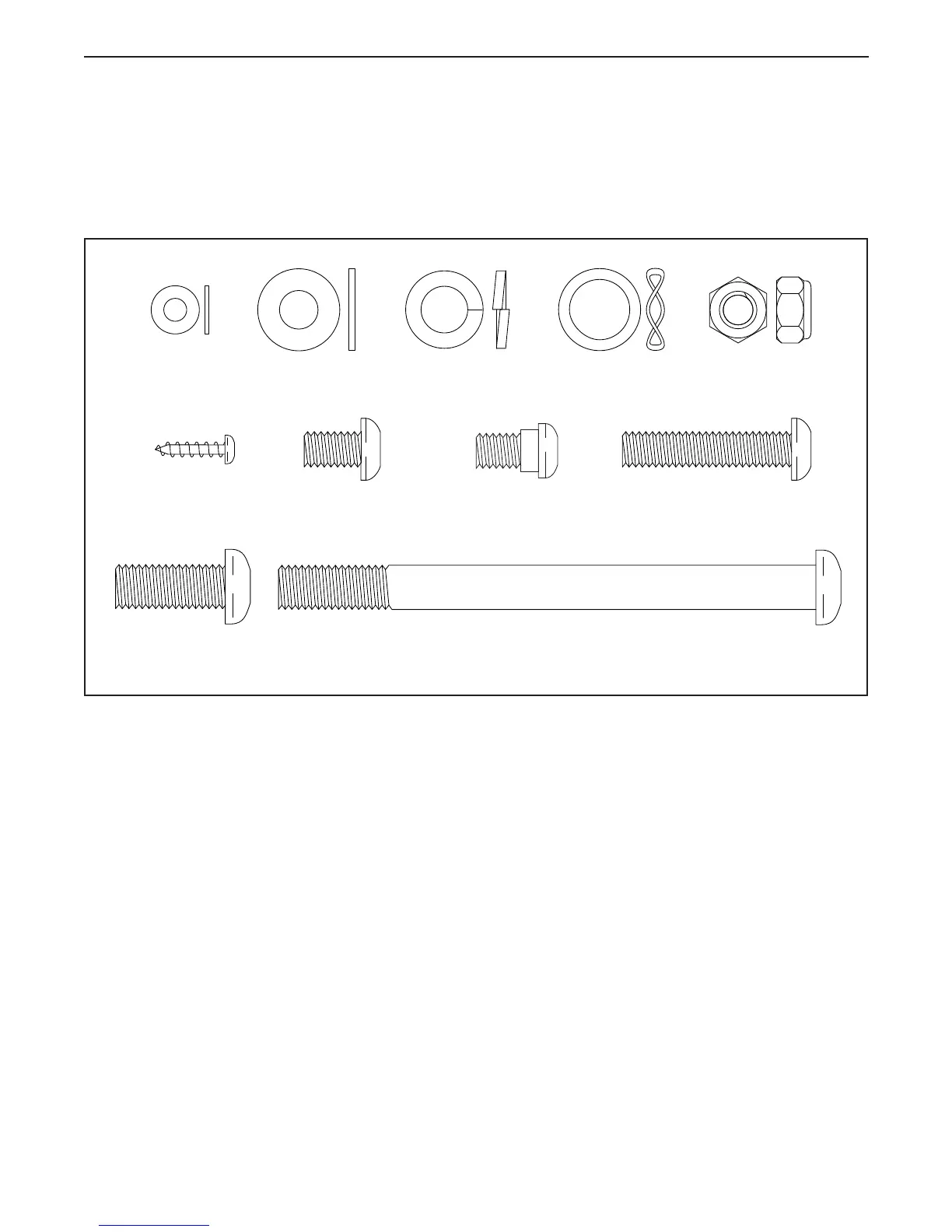

ONDERDEEL IDENTIFICATIESCHEMA
Raadpleeg de tekeningen hieronder om de kleine onderdelen voor de montage te herkennen. Het nummer tus-
sen haakjes onder elke tekening is het nummer van het onderdeel van de LIJST MET ONDERDELEN achterin
deze handleiding. Het getal tussen de haakjes is de hoeveelheid die nodig is voor de montage. Aandacht: als
een onderdeel zich niet in de hardwareset bevindt, controleert u of deze al vooraf is gemonteerd. Er zijn
mogelijk extra metalen onderdelen meegeleverd.
M8 x 13mm
Schroef (82)–6
M10 x 25mm
Schroef (99)–4
M10 x 122mm Schroef
(104)–4
M8 Borgmoer
(102)–4
16mm Gebogen
Tussenring (54)–2
M10 Gespleten
Tussenring (105)–8
M4 x 16mm
Schroef (101)–16
M8 Tussenring
(97)–8
M5 Tussenring
(94)–2
M8 x 38mm Bout
(96)–4
M8 x 14mm
Schouderschroef
(147)–2
