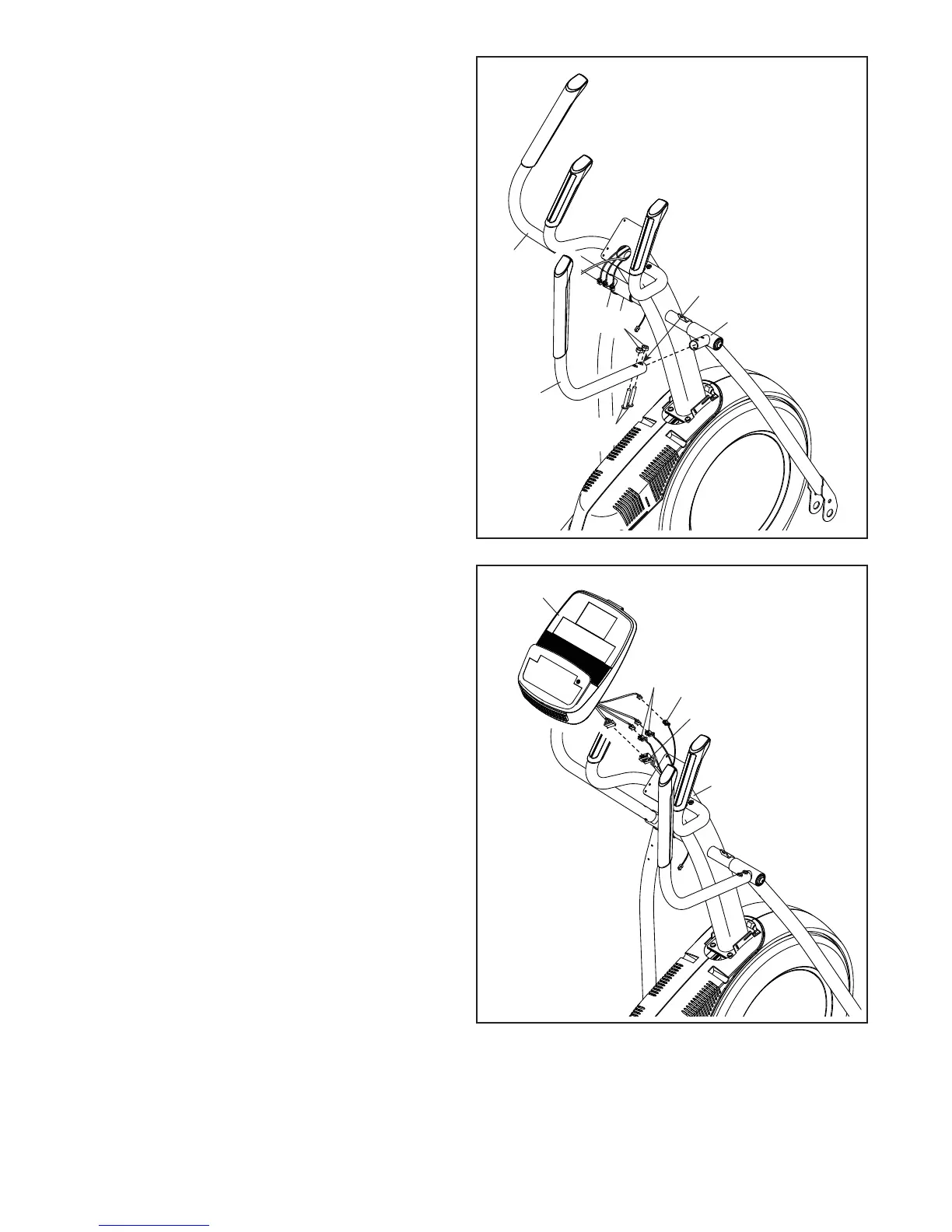

8. Identifique o Braço Superior Direito (61) e
oriente-o conforme indicado.
Insira o Braço Superior Direito (61) na Perna
Superior Direita (60).
Fixe o Braço Superior Direito (61) com dois
Pinos M8 x 38mm (96) e duas Porcas de
Travamento M8 (102). Certifique-se de que as
Porcas de Travamento estão nos orifícios
hexagonais.
Repita este passo para o Braço Superior
Esquerdo (47).
Orifícios
Hexagonais
60
61
7
4
47
63
110
120
96
9. Desate e elimine o atilho para fio preso no Cabo
Superior (110).
Enquanto outra pessoa segura a Consola
(7) junto à Barra Vertical (4), ligue os fios da
Consola ao Cabo Superior (110), aos Fios de
Pulsações (63) e ao Fio de Extensão (120).
Introduza o excedente dos fios na Barra Vertical
(4) ou na Consola (7).
102
