27
COMO AJUSTAR A CORREIA DE TRANSMISSÃO
Se os pedais resvalarem enquanto pedala, mesmo
com a resistência ajustada para o nível mais elevado,
a correia de transmissão poderá ter de ser ajustada.
Para ajustar a correia de transmissão, consulte pri-
meiro o passo de montagem 17 na página 14. Utilize
uma chave de fendas plana para retirar a Cobertura da
Protecção (75) e a Tampa da Cobertura da Protecção
(118).
Em seguida, consulte o passo da montagem 16 na
página 14 e retire as Coberturas Interior e Exterior da
Perna Superior Direita (69, 83).
Em seguida, consulte o passo da montagem 13 na
página 12 e retire o Braço do Pedal Direito (58) da
Perna Superior Direita (60).
Consulte o DIAGRAMA AMPLIADO B na página 34
e o DIAGRAMA AMPLIADO A na página 33. Retire o
Braço do Rolete Direito (59) do Braço do Pedaleiro
(20). Em seguida, retire cuidadosamente a unidade do
Braço do Rolete Direito do aparelho elíptico.
Consulte o DIAGRAMA AMPLIADO C na página 35.
Retire os Parafusos M4 x 19mm (5) e o Parafuso M4
x 48mm (107) das Protecções Esquerda e Direita (73,
74). Em seguida, retire a Protecção Direita.

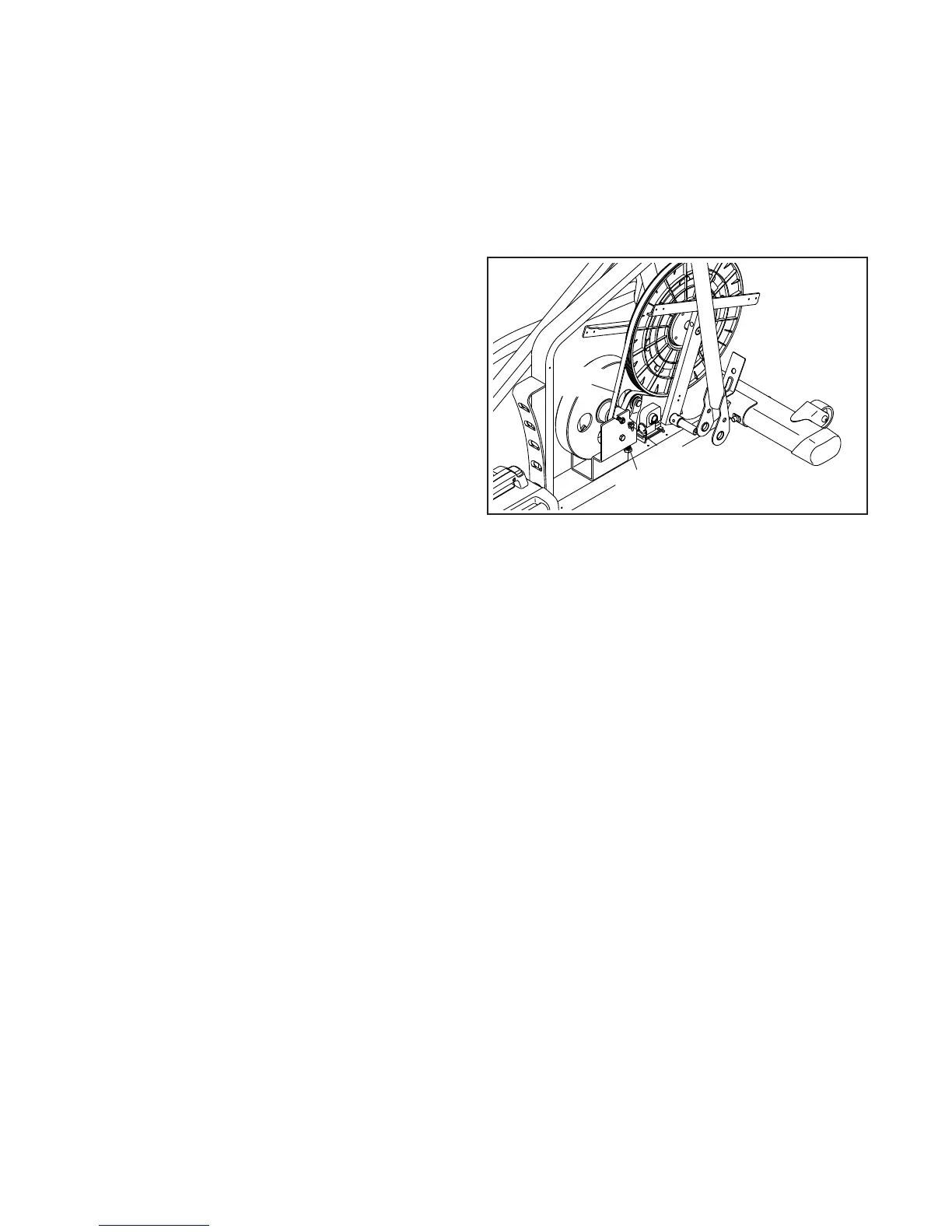

Em seguida, localize e desaperte o Parafuso do
Braço Tensor (89). Seguidamente, aperte o Parafuso
de Ajustamento da Cinta (91) até a Correia de
Transmissão (113) ficar apertada. Depois, volte a aper-
tar o Parafuso do Braço Tensor.
Coloque novamente a protecção direita, o braço do
rolete direito, o braço do pedal direito, a tampa da
cobertura de protecção e a cobertura de protecção.
113
91
89
