5
MONTAGE
Montage moet door twee personen worden uitgevoerd. Plaats alle onderdelen van de elliptische trainer op
een open plek en verwijder het verpakkingsmateriaal. Gooi het verpakkingsmateriaal niet weg tot u volledig klaar
b
ent met de montage.
Naast het meegeleverde gereedschap zult u ook een kruiskopschroevendraaier en een
rubber hamer nodig hebben.

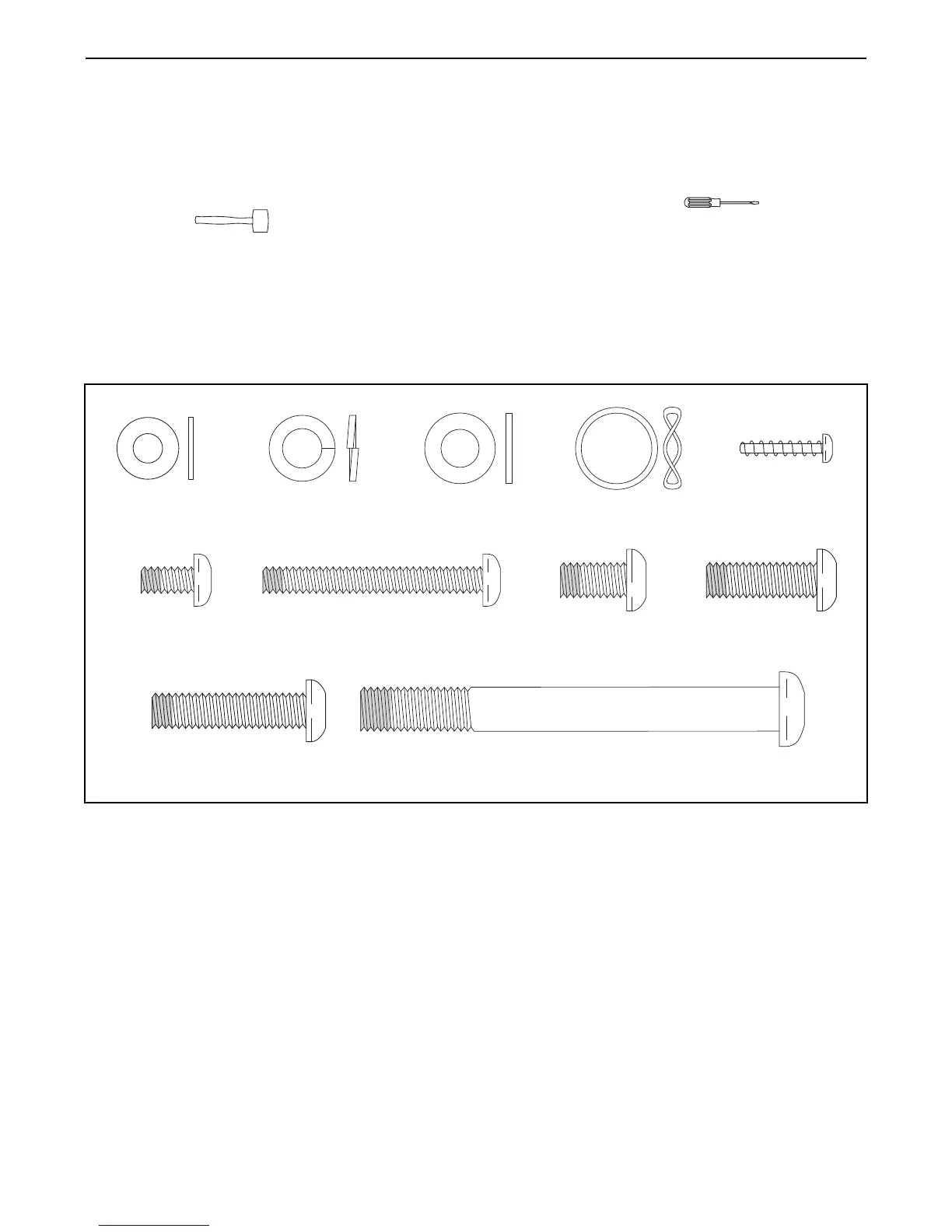

Gebruik de tekening hieronder om de kleine onderdelen te onderscheiden bij het monteren van de elliptische
trainer. Het nummer tussen haakjes onder elke tekening is het hoofdnummer van het onderdeel van de LIJST
MET ONDERDELEN achterin deze handleiding. Het getal tussen de haakjes is de hoeveelheid die nodig is voor
de montage. Aandacht: als een onderdeel zich niet in de hardwareset bevindt, controleert u of deze al
vooraf is gemonteerd. Om schade aan onderdelen te vermijden, moet u geen elektrisch gereedschap bij
het monteren gebruiken.
M10 x 95mm
Hechtchroef (100)–4
M8 Gespleten
Tussenring
(103)–14
M8 Tussenring
(95)–6
M8 x 16mm
Hechtschroef
(102)–16
Gebogen
Tussenring (118)–2
M6
Tussenring
(112)–8
M8 x 25mm
Hechtschroef (121)–2
M6 x 50mm
Hechtschroef (62)–4
M8 x 35mm
Hechtschroef (149)–2
M4 x 19mm
Schroef (156)–8
M6 x 13mm
Hechtschroef
(111)–4
