5
MONTAGGIO
Il montaggio richiede due persone. Posizionare tutti i pezzi dell'ellittico in uno spazio libero ed eliminare tutti
gli imballaggi. Non gettare il materiale dʼimballaggio fino a quando il montaggio non sia stato ultimato.
Oltre agli utensili e alla confezione di lubrificante in dotazione, per il montaggio sono richiesti un cac-
ciavite Phillips e un mazzuolo in gomma .

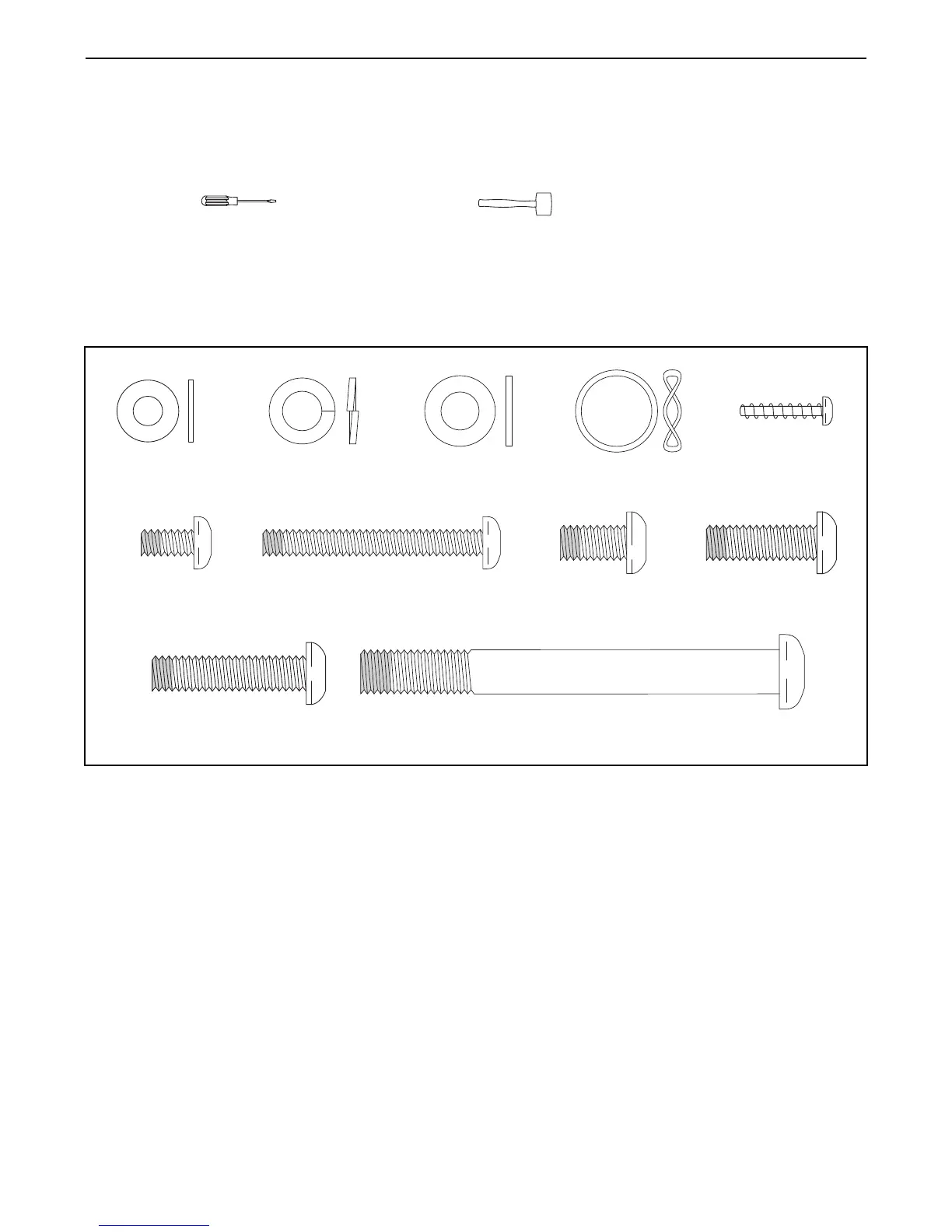

Servirsi dei disegni riportati qui sotto per individuare i pezzi piccolo necessari al montaggio dellʼellittico. Il
numero tra parentesi sotto ciascun disegno si riferisce al numero pezzo, come del ELENCO PEZZI riportata alla
fine del presente manuale. Il secondo dopo le parentesi si riferisce alla quantità necessaria per il montaggio.
Nota: qualora un pezzo non sia rintracciabile nel kit hardware, verificare se sia stato preassemblato. Al
fine di evitare danni ai componenti, non utilizzare strumenti alimentati elettricamente per il montaggio.
Vite Autobloccante da
M10 x 95mm (100)–4
Rondella Grower
da M8 (103)–14
Rondella da
M8 (95)–6
Vite Autobloccante
da M8 x 16mm
(102)–16
Rondella
Ondulata (118)–2
Rondella da
M6 (112)–8
Vite Autobloccante
da M8 x 25mm
(121)–2
Vite Autobloccante da
M6 x 50mm (62)–4
Vite Autobloccante da
M8 x 35mm (149)–2
Vite da
M4 x 19mm
(156)–8
Vite Autobloccante
da M6 x 13mm
(111)–4
