8
6
5
5

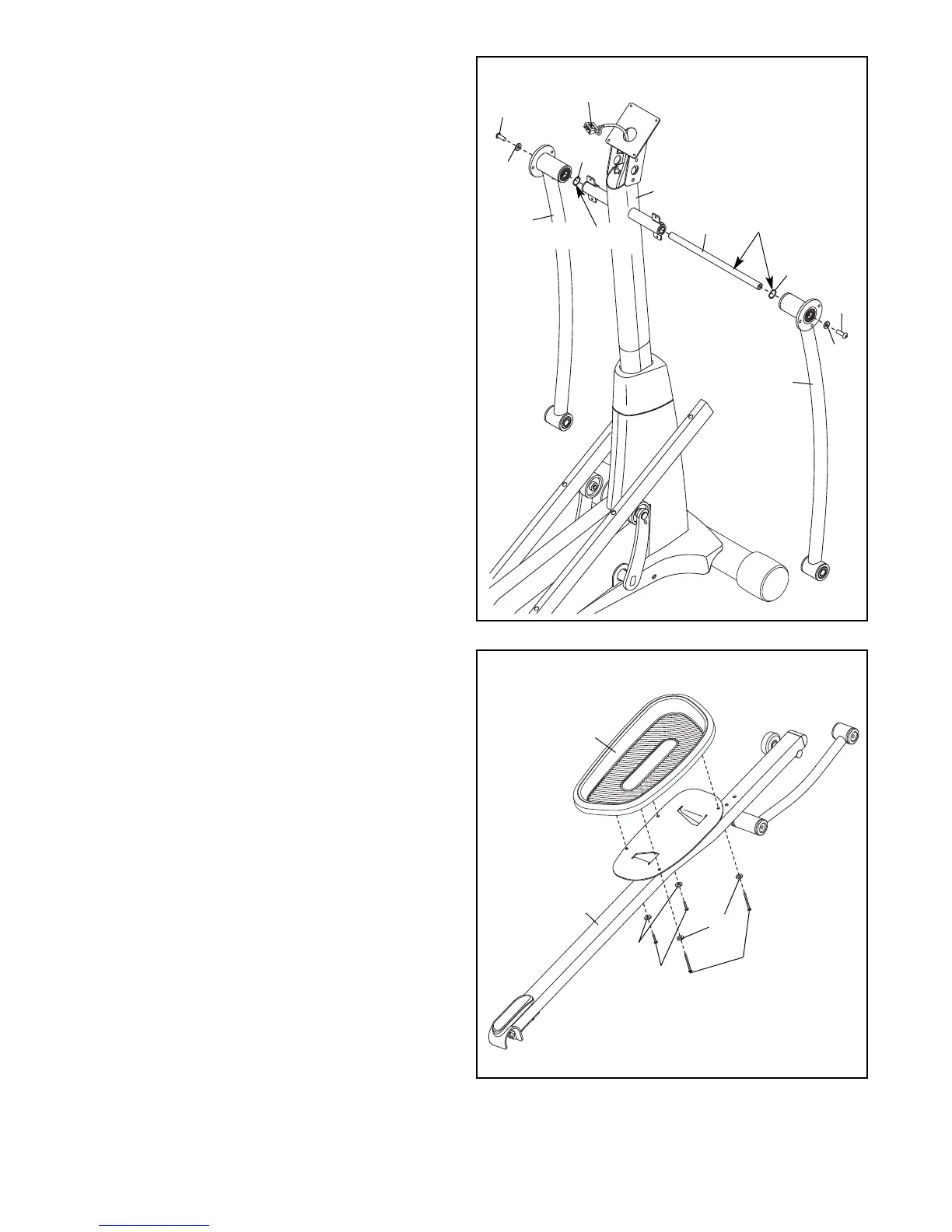

. Applicare uno strato di lubrificante in dotazione
all'Asse Montante (48) e alle due Rondelle
Ondulate (118), utilizzando una bustina di plas-
tica per evitare di sporcarsi le dita.
Inserire l'Asse Montante (48) nel Montante (5) e
c
entrarlo. Inserire una Rondella Ondulata (118)
su ogni lato dell'Asse Montante.
Successivamente individuare i Montanti
Manubrio Destro e Sinistro (6, 7) contrassegnati
dagli adesivi “Right” e “Left” (L o Left indicano la
sinistra; R o Right indicano la destra) e orientarli
come indicato.
Inserire i Montanti Manubrio Destro e Sinistro
(6, 7) rispettivamente a destra e sinistra
dell'Asse Montante (48).
Serrare una Vite Autobloccante da M8 x 16mm
(102) e una Rondella da M8 (95) in ogni
estremità dell'Asse Montante (48) contempo-
raneamente.
Lubrificante
Lubrificante
95
5
7
102
9
5
1
02
118
48
60
6
118
6. Individuare il Pedale Destro (14) e il Braccio
Pedale Destro (12) contrassegnati dagli adesivi
“Right” (L o Left indicano la sinistra; R o Right
indicano la destra) e orientarli come indicato.
Fissare il Pedale Destro (14) al Braccio Pedale
Destro (12) con due Viti Autobloccanti da M6 x
13mm (111) e due Rondelle da M6 (112). Non
serrare le Viti Autobloccanti in questa fase.
Successivamente serrare due Viti Autobloccanti
da M6 x 50mm (62) e due Rondelle da M6 (112)
nel Braccio Pedale Destro (12) e nel Pedale
Destro (14). Serrare poi le due Viti
Autobloccanti da M6 x 13mm (111).
Fissare il Pedale Sinistro (non indicato) al
gruppo Braccio Pedale Sinistro (non indi-
cato) nello stesso modo.
14
12
111
112
112
62
