5
ASSEMBLAGE
L’assemblage requiert deux personnes. Placez toutes les pièces du vélo d’exercice sur une aire dégagée et
enlevez les emballages. Ne jetez pas les emballages avant d’avoir terminé l’assemblage.
En plus des clés hexagonales incluses, l’assemblage requiert une clé à molette et un tour-
nevis cruciforme .

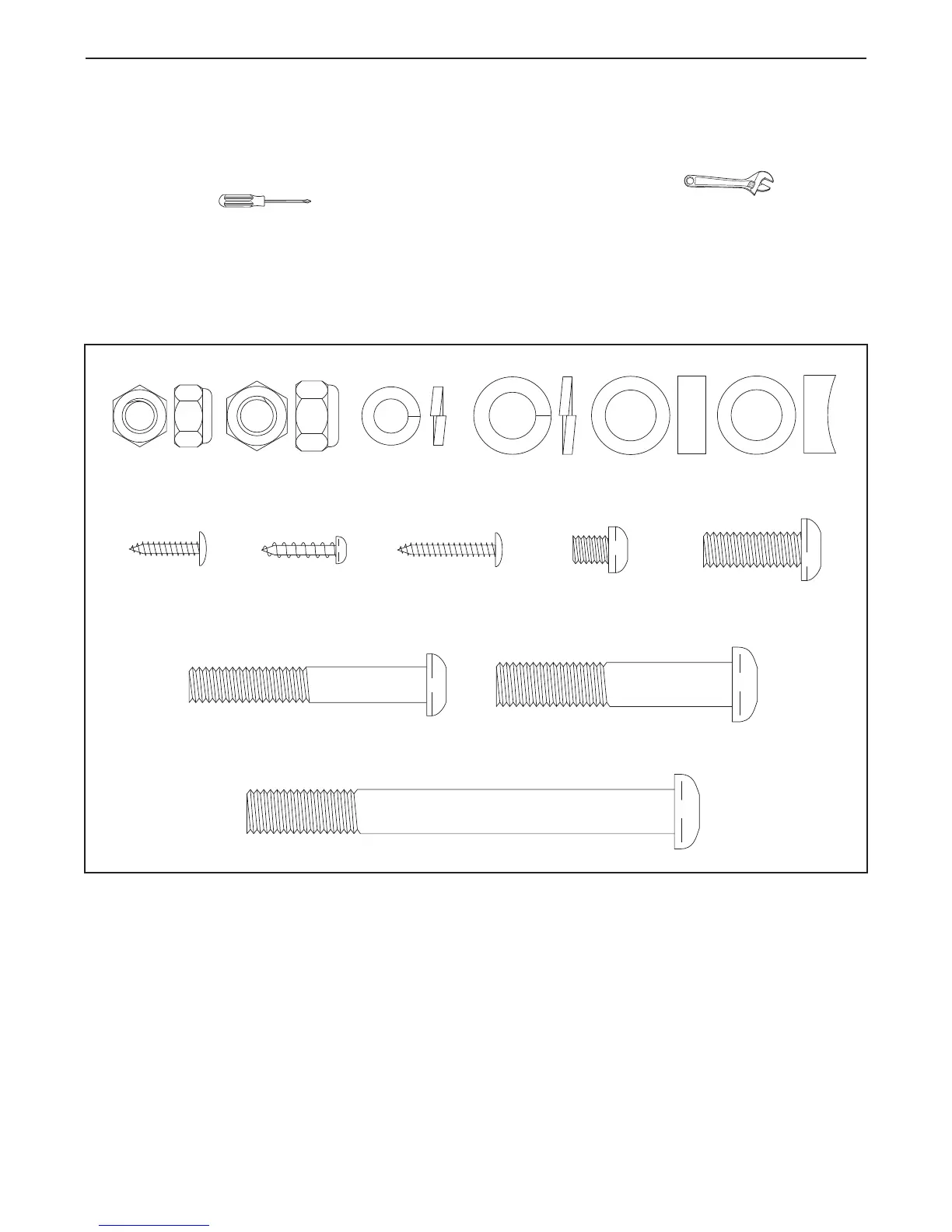

Utilisez le schéma des pièces ci-dessous pour identifier les petites pièces utilisées lors de l’assemblage. Le
nombre entre parenthèses sous chaque pièce fait référence au numéro-clé de la pièce, qui se trouve dans la
LISTE DES PIÈCES à la page 22. Le deuxième nombre fait référence à la quantité nécessaire pour l’assembla-
ge. Remarque : certaines petites pièces ont été pré-assemblées pour faciliter l’expédition. Si une pièce
n’est pas dans le sac des pièces, vérifiez qu’elle n’est pas déjà attachée.
Vis en Bouton de
M6 x 8mm (59)–2
Vis en Bouton de
M8 x 22mm (54)–6
Vis de M4 x
16mm (57)–6
Vis de M4 x
22mm (60)–2
Vis à Tête
Ronde de M4 x
16mm (80)–4
Vis en Bouton de M10 x 97mm (77)–4
Vis en Bouton de
M8 x 54mm (52)–4
Vis en Bouton de
M10 x 54mm (56)–4
Écrou de
Verrouillage en
Nylon de M10
(65)–2
Rondelle
Fendue de M8
(55)–14
Écrou de
Verrouillage en
Nylon de M8
(79)–4
Rondelle
Fendue de
M10 (71)–8
Bague
d’Espacement
de 6,35mm
(62)—4
Bague
d'Espacement
Arrondie (76)—4
