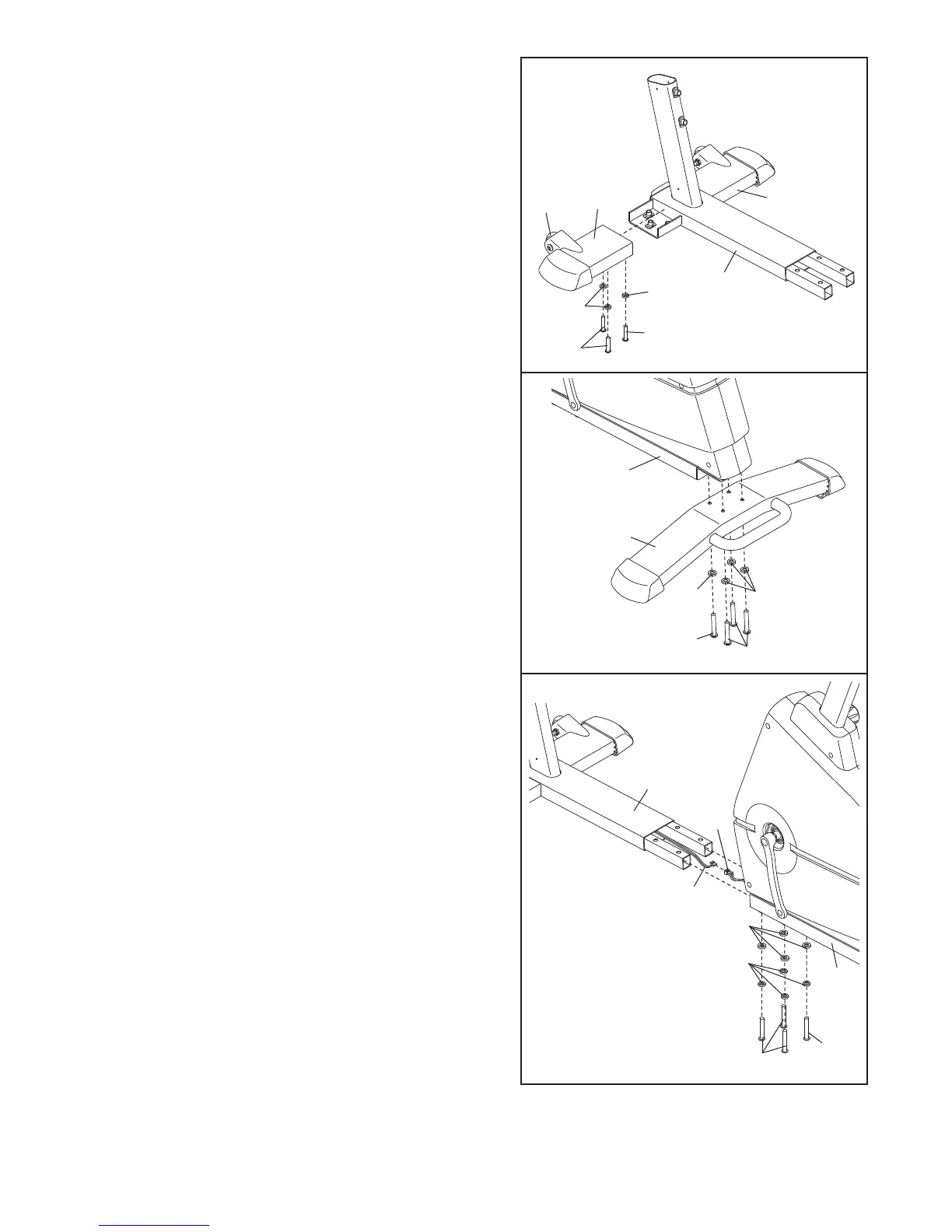

1. Attachez le Stabilisateur Gauche Avant (15) sur le côté
gauche du Cadre du Montant (5) à l’aide de trois Vis en
Bouton de M8 x 22mm (54) et trois Rondelles Fendues
de M8 (55).
Assurez-vous que le Stabilisateur
Gauche
Avant est tourné de manière à ce que la
Roue (17) soit en avant, comme illustré.
Attachez le Stabilisateur Droit Avant (40) sur le côté
droit du Cadre du Montant (5) de la même manière..
40
15
54
5
1
2. Pendant qu’une deuxième personne soulève l’arrière
du Cadre (1), attachez le Stabilisateur Arrière (16) sur
le Cadre à l’aide de quatre Vis en Bouton de M8 x
54mm (52) et quatre Rondelles Fendues de M8 (55).
52
16
1
3
5
Assurez-vous que
les Groupements
de Fils ne sont pas
pincés ni endom-
magés lors de
cette étape.
62
1
3. Pendant qu’une deuxième personne soulève l’avant du
Cadre (1), branchez le Groupement de Fils Central
(51) sur le Groupement de Fils Inférieur (43). Glissez
ensuite le Cadre du Montant (5) dans le Cadre. Faites
attention de ne pas pincer les Groupements de Fils
(51, 43).
Attachez le Cadre du Montant (5) dans le Cadre (1) à
l’aide de quatre Vis en Bouton de M10 x 54mm (56),
quatre Bagues d’Espacement de 6,35mm (62) et quatre
Rondelles Fendues de M10 (71).
2
55
55
54
17
52
55
55
71
56
51
43
56
