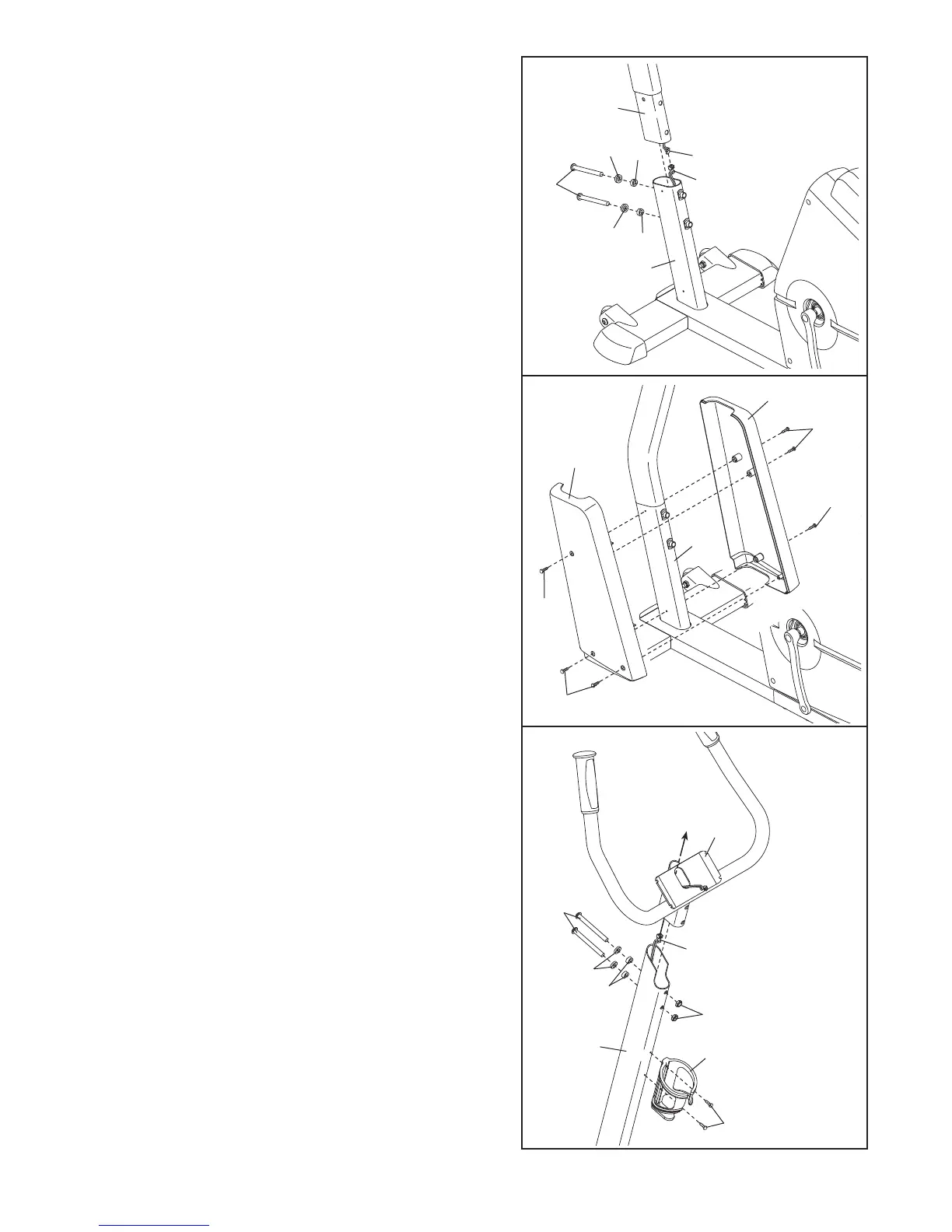

4. Pendant qu’une deuxième personne tient le Montant (2)
près du Cadre du Montant (5), branchez le Groupement
de Fils Supérieur (42) dans le Groupement de Fils
Central (51).
Tirez ensuite doucement l’extrémité
supérieure du Groupement de Fils Supérieur pour
tendre les Groupements de Fils quand vous enfon-
cez le Montant dans le Cadre du Montant. Faites
attention de ne pas pincer les Groupements de Fils.
Attachez le Montant (2) sur le Cadre du Montant (5) à
l’aide de deux Vis en Bouton de M10 x 97mm (77),
deux Rondelles Fendues de M10 (71) et deux Bagues
d’Espacement Arrondies (76).
Assurez-vous que la
partie concave de chaque Bague Arrondie est
tournée contre le Cadre. Faites attention de ne pas
endommager les Groupements de Fils (42, 51).
5. Attachez l’Écran Latéral Gauche Avant (13) sur le côté
gauche du Cadre du Montant (5) à l’aide de deux Vis
de M4 x 16mm (57). Attachez l’Écran Latéral Droit
Avant (14) sur le côté droit du Cadre du Montant de la
même manière. Attachez ensuite l’Écran Latéral
Gauche Avant sur l’Écran Latéral Droit Avant à l’aide
de deux Vis de M4 x 16mm (57).
5
5
14
57
13
4
51
5
71
77
42
6. Tirez le Groupement de FilsSupérieur (42) hors du
Guidon (3) tout en insérant le Guidon dans le Montant
(2). Faites attention de ne pas pincer le Groupement
de Fils Supérieur
.
Attachez le Guidon (3) sur le Montant (2) à l’aide de
deux V
is en Bouton de M10 x 97mm (77), deux
Rondelles Fendues de M10 (71), deux Bagues
d'Espacement Arrondies (76), et deux Écrous de
V
errouillage en Nylon de M10 (65).
Assurez-vous que
la partie concave de chaque Bague
Arrondie est
tournée contre le Cadre. Faites attention de ne pas
pincer le Groupement de Fils Supérieur (42).
Attachez le Porte-Bouteille (74) sur le Montant (2) à
l’aide de deux Vis de M4 x 22mm (60).
3
42
6
57
57
2
71
76
76
2
77
71
76
65
60
74
57
Faites attention de ne
pas pincer le
Groupement de Fils.
Faites attention de
ne pas pincer le
Groupement de
Fils (42).
