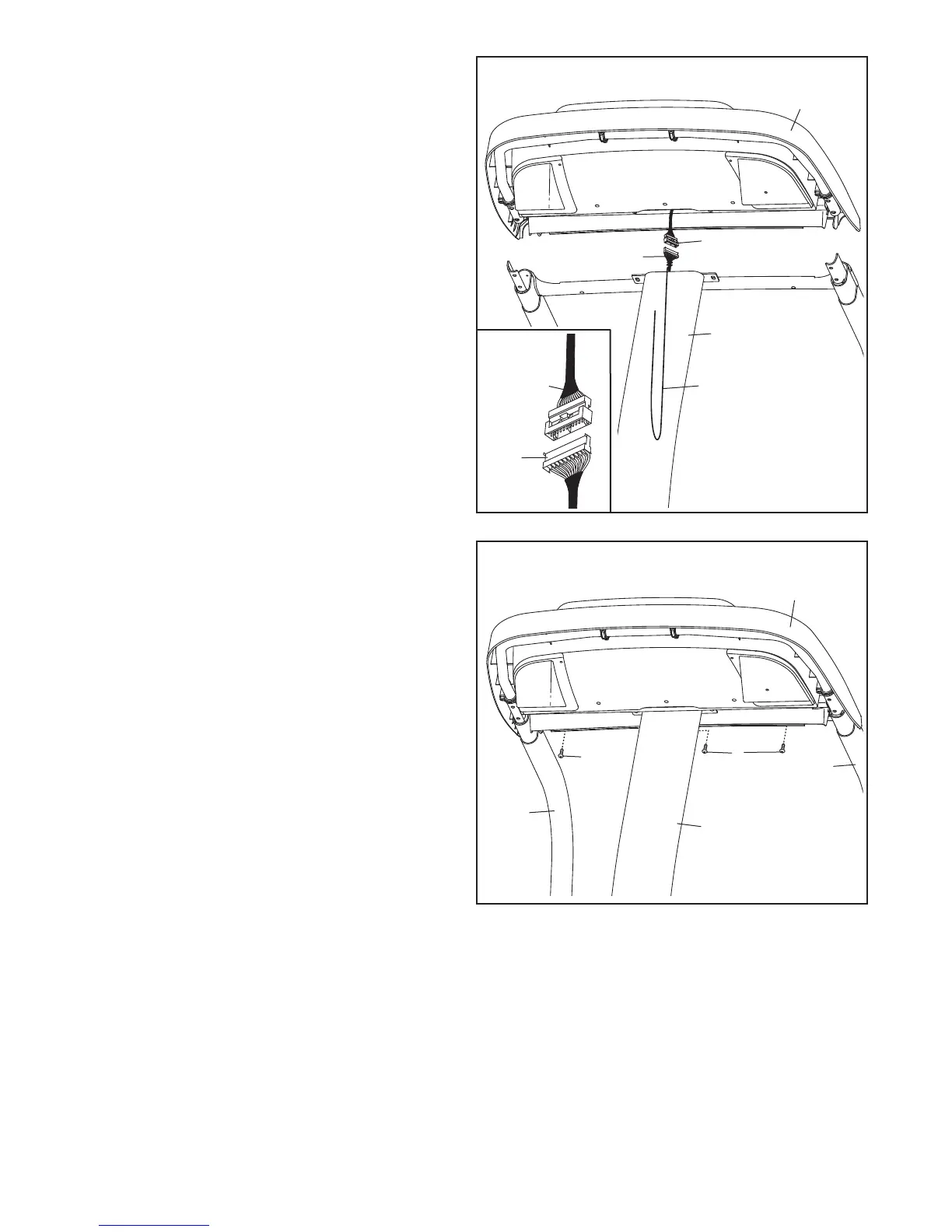

10. Coloque a unidade da consola sobre os Apoios
para as Mãos (81, 82) e a Barra Vertical (86).
Tenha cuidado para não trilhar quaisquer
fios. Introduza o excesso de Fio da Barra
Vertical (não mostrado) na Barra Vertical.
Fixe a unidade da consola à Barra de Apoio
(não mostrada) com três Parafusos #8 x
1/2" (1). Não aperte já completamente os
Parafusos.
10
Unidade
da Consola
1
82
1
86
81
9. Com a ajuda de outra pessoa, segure a unidade
da consola junto à Barra Vertical (86).
Ligue o Fio da Barra Vertical (79) ao fio da
consola. Consulte o desenho inserido. Os
conectores devem deslizar entre si com
facilidade e ficar encaixados. Se assim não
acontecer, rode um deles e volte a tentar. SE
NÃO LIGAR DEVIDAMENTE OS CONECTO-
RES, A CONSOLA PODE FICAR DANIFICADA
QUANDO LIGAR A CORRENTE. Retire o atilho
para fio do Fio da Barra Vertical.
Unidade
da Consola
Fio da
Consola
Fio da
Consola
86
9
79
79
Fio da
Consola
