12
12. Aperte firmemente os quatro Pinos com Plástico
3/8" x 1" (4) (só é mostrado um dos lados).
Depois, aperte firmemente os três Pinos com
Plástico 3/8" x 2 3/4" (7).
Insira a Cobertura da Barra Vertical (87) para
baixo contra a Base (94).
Pressione a Cobertura da Base Direita (84) e a
Cobertura da Base Esquerda (não mostrada)
contra a Base (94).
12
94
87
84
4
7

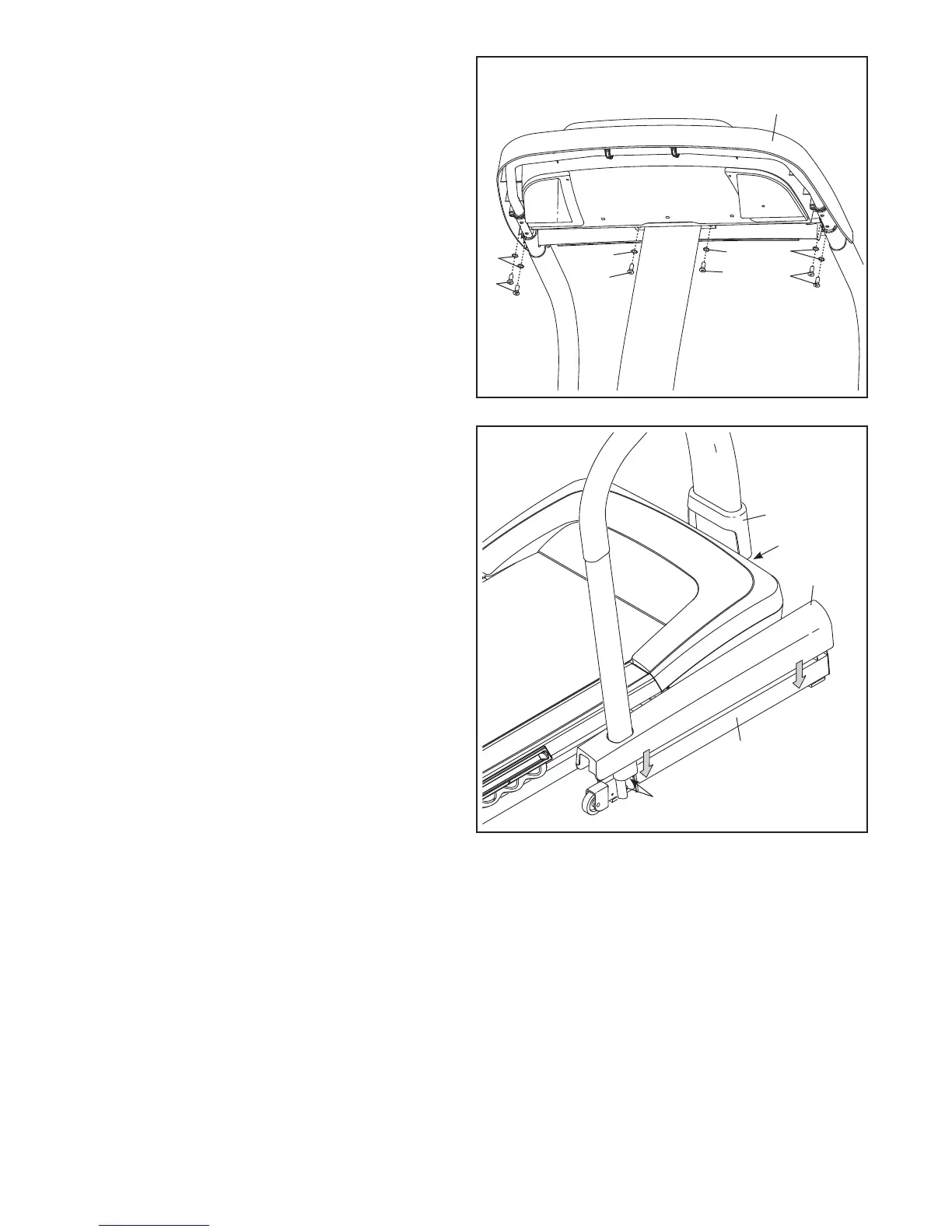

11. Aperte seis Pinos com Plástico 5/16" x 1 1/4"
(5) com seis Anilhas em Forma de Estrela 5/16"
(9) na unidade da consola. Enrosque todos os
seis Pinos com Plástico e, depois, aperte-os.
Consulte o passo 9. Aperte os três Parafusos
#8 x 1/2" (1).
11
Unidade da
Consola
9
9
9
9
5
5
5
5
